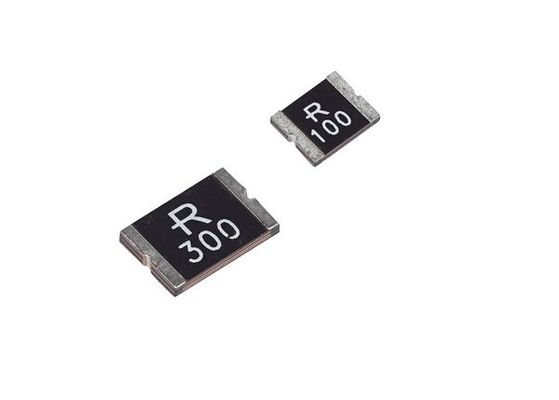

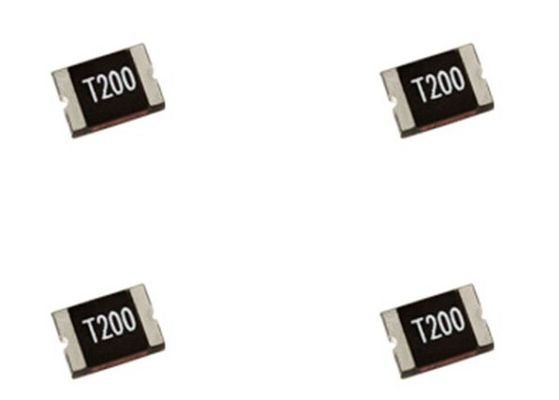

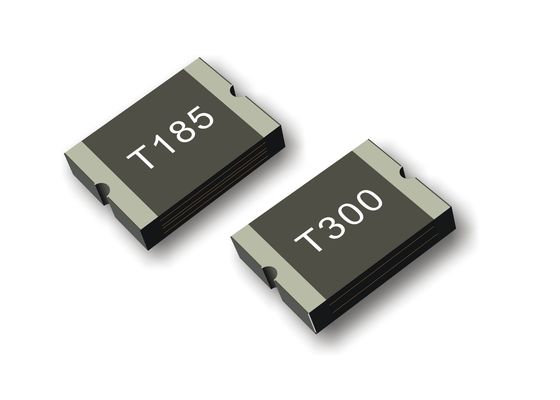

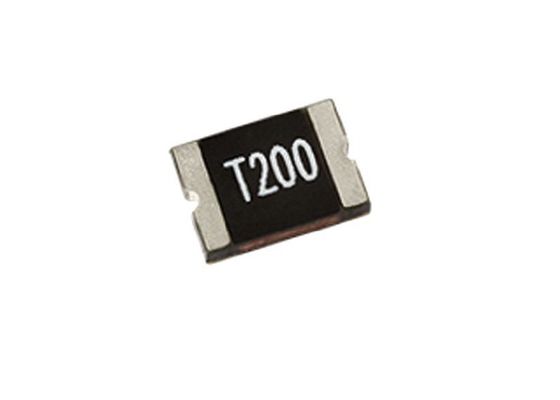

SMD2920P185TF PolyFuse 7351 Surface Mount Resetable Fuses PPTC 1.85A 33V 2920 Para equipamentos de telecomunicações de baixa tensão
Resumo
A série 2920 fornece proteção contra sobrecorrência reiniciável montada na superfície com corrente de retenção de 0,3A a 5,0A.Esta série é adequada para aplicações com maior corrente de retenção e maior tensão de funcionamento até 60 V.
- Não, não, não.
Descarregar- Não.
Autorização da Agência
| Não |
Agência |
| 1 |
UL (em inglês) |
| 2 |
VET |
| 3 |
CSA |
Conformidade ambiental
| Regulamento (CE) n.° |
Padrão |
| RoHS |
2011/65/UE |
| Sem halogênio |
IEC 61249-2-21:2003 |
Dimensão(unidade: mm)
| P/N |
Marcação
|
A |
B |
C |
D |
| Minha. |
Max. - O quê? |
Minha. |
Max. - O quê? |
Minha. |
Max. - O quê? |
Minha. |
| LSMD030 |
T030 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD050 |
T050 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD075 |
T075 |
6.73 |
7.98 |
4.80 |
5.44 |
0.75 |
1.15 |
0.30 |
| LSMD100 |
T100 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD125 |
T125 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.05 |
0.30 |
| LSMD150 |
T150 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD185 |
T185 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
| LSMD200 |
T200 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| LSMD250 |
T250 |
6.73 |
7.98 |
4.80 |
5.44 |
0.55 |
0.95 |
0.30 |
| LSMD260 |
T260 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300 |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.45 |
0.85 |
0.30 |
| LSMD300D |
T300 |
6.73 |
7.98 |
4.80 |
5.44 |
0.65 |
1.50 |
0.30 |
Características elétricas
| P/N |
|
|
|
|
Tempo máximo de viagem |
Potência |
Resistência ((Ω) |
| IH, (A) |
IT (em inglês),(A) |
Vmax, ((v) |
Imax, (((A) |
(A) |
(Sec.) |
Pd tipo ((W) |
Rmin |
R1max |
| LSMD030 |
0.30 |
0.60 |
60 |
10 |
1.5 |
3.0 |
1.5 |
0.600 |
4.800 |
| LSMD050 |
0.50 |
1.00 |
60 |
10 |
2.5 |
4.0 |
1.5 |
0.180 |
1.400 |
| LSMD075 |
0.75 |
1.50 |
33 |
40 |
8.0 |
0.3 |
1.5 |
0.100 |
1.000 |
| LSMD100 |
1.00 |
2.00 |
33 |
40 |
8.0 |
0.5 |
1.5 |
0.065 |
0.410 |
| LSMD125 |
1.25 |
2.50 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.050 |
0.250 |
| LSMD150 |
1.50 |
3.00 |
33 |
40 |
8.0 |
2.0 |
1.5 |
0.035 |
0.230 |
| LSMD185 |
1.85 |
3.70 |
33 |
40 |
8.0 |
2.5 |
1.5 |
0.030 |
0.150 |
| LSMD200 |
2.00 |
4.00 |
16 |
40 |
8.0 |
4.5 |
1.5 |
0.020 |
0.120 |
| LSMD250 |
2.50 |
5.00 |
16 |
40 |
8.0 |
16.0 |
1.5 |
0.020 |
0.085 |
| LSMD260 |
2.60 |
5.20 |
6 |
40 |
8.0 |
10.0 |
1.5 |
0.014 |
0.075 |
| LSMD300 |
3.00 |
6.00 |
6 |
40 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
| LSMD300D |
3.00 |
5.20 |
24 |
20 |
8.0 |
20.0 |
1.5 |
0.010 |
0.055 |
Nota sobre as características elétricas
Vocabulário
Ihold = corrente de retenção: a corrente máxima do dispositivo passará sem tropeçar no ar imóvel a 23oC.
Itrip = Trip current: corrente mínima a que o dispositivo irá funcionar em 23 oC de ar inerte.
Vmax = Voltagem máxima que o dispositivo pode suportar sem danos na corrente nominal (I max)
Imax = Corrente máxima de falha que o dispositivo pode suportar sem danos na tensão nominal (Vmax)
Pd typ = Potência típica dissipada do dispositivo quando no estado de activação a 23 oC, no ar imóvel.
Rmin = Resistência mínima do dispositivo no estado inicial (sem solda).
R1max = Resistência máxima do dispositivo a 23 oC, medida uma hora após a activação ou a solda por refluxo a 260 oC durante 20 segundos. O valor especificado é determinado utilizando um PWB com traços de cobre de 0,150*1,5 oz..
Atenção: a operação acima da classificação especificada pode resultar em danos e possivel arco e chama.
Características
Compatível com a RoHS e livre de chumbo
Sem halogênio
Alta tensão
Baixo perfil
Resposta rápida à corrente de falha
Compatível com soldagens de alta temperatura
Aplicação
Potência por Ethernet (POE)
USB alimentado para POS e IPC
Proteção do módulo de controlo da electrónica automóvel
Proteção de portos IEEE 1394
Equipamento de telecomunicações de baixa tensão
Controlo industrial
Sistemas de segurança
Guia de selecção do PTC polimérico
a. Determinar os seguintes parâmetros de funcionamento dos circuitos:
*Corrente de funcionamento normal (Ihold) *Corrente de interrupção máxima (Imax)
*Tensão máxima do circuito (Vmax) *Temperatura de funcionamento normal do dispositivo circundante (minoC/maxoC)
b.Escolher o fator de forma e a dimensão do dispositivo adequados à aplicação:
* Dispositivo de montagem superficial (SMD) * Dispositivo de condução axial (ALD) * Outros fatores de forma personalizados
* Dispositivo de condução radial (RLD) * Dispositivo DISC
c. Comparar a classificação máxima para Vmax e Imax do dispositivo PPTC com o circuito em aplicação e certificar-se de que a exigência do circuito não excede a classificação do dispositivo.
d. Verificar se o tempo de viagem do dispositivo PPTC protege o circuito.
e. Verificar se a temperatura de funcionamento do circuito está dentro da gama de temperaturas normais de funcionamento do dispositivo PPTC.
f. Verificar o desempenho e a adequação do dispositivo PPTC escolhido na aplicação.
Diagrama de descongelamento térmico I reter (Amp)
| P/N |
Temperatura de funcionamento ambiente |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| LSMD030 |
0.45 |
0.40 |
0.35 |
0.30 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
| LSMD050 |
0.76 |
0.67 |
0.59 |
0.50 |
0.42 |
0.38 |
0.33 |
0.29 |
0.23 |
| LSMD075 |
1.13 |
1.01 |
0.88 |
0.75 |
0.62 |
0.56 |
0.50 |
0.44 |
0.34 |
| LSMD100 |
1.66 |
1.47 |
1.29 |
1.10 |
0.91 |
0.83 |
0.73 |
0.64 |
0.50 |
| LSMD125 |
1.89 |
1.68 |
1.46 |
1.25 |
1.04 |
0.94 |
0.83 |
0.73 |
0.56 |
| LSMD150 |
2.27 |
2.01 |
1.76 |
1.50 |
1.25 |
1.13 |
1.00 |
0.87 |
0.74 |
| LSMD185 |
2.80 |
2.47 |
2.17 |
1.85 |
1.54 |
1.39 |
1.22 |
1.07 |
0.85 |
| LSMD200 |
3.02 |
2.68 |
2.34 |
2.00 |
1.66 |
1.50 |
1.32 |
1.16 |
0.90 |
| LSMD250 |
3.78 |
3.35 |
2.93 |
2.50 |
2.08 |
1.88 |
1.65 |
1.45 |
1.13 |
| LSMD260 |
3.64 |
3.25 |
2.91 |
2.60 |
2.26 |
2.08 |
1.95 |
1.74 |
1.13 |
| LSMD300 |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
| LSMD300D |
4.53 |
4.02 |
3.51 |
3.00 |
2.52 |
2.26 |
1.99 |
1.75 |
1.34 |
Tempo típico de viagem a 25°C
As curvas Time to Trip representam o desempenho típico de um dispositivo num ambiente de aplicação simulado.O desempenho real em aplicações específicas do cliente pode diferir destes valores devido à influência de outras variáveis.
A=LSMD030
B=LSMD050
C=LSMD075
D=LSMD100
E=LSMD125
F=LSMD150
G=LSMD185
H=LSMD200
I=LSMD250
J=LSMD260
K=LSMD300
Pacote
Modelo Q- Não.Ty/Relha
LSMD150/185/300D 1000 Peças
LSMD030 ~ LSMD1251 500 peças
LSMD200- LSMD.3002000 peças
Nota: Embalagem de bobina de acordo com a norma EIA-481-1
