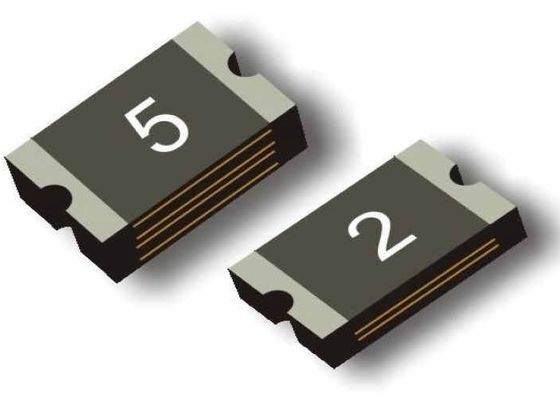

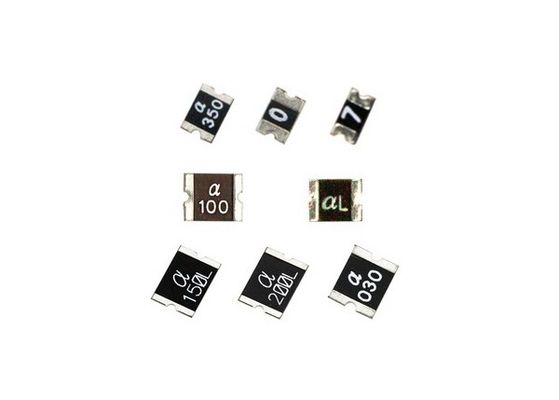

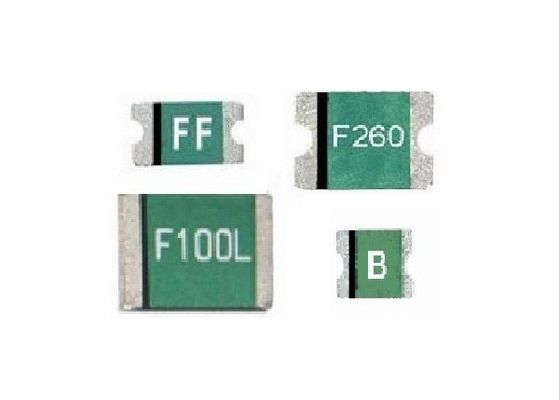

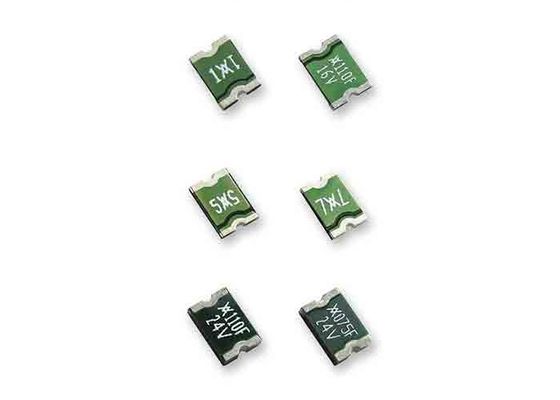

TUV aprovado Low Profile 1608 Métrico POLY-FUSE SMD Superfície montável PTC Fuse reiniciável EIA 0603 6V 500mA
Resumo
(a) Compatível com a RoHS e livre de halogênio
b) Aplicações: Todas as placas de alta densidade
(c) Características do produto: montável em pequenas superfícies, em estado sólido, tempo de deslocamento mais rápido do que os dispositivos SMD normais, menor resistência do que os dispositivos SMD normais
d) Corrente de funcionamento: 500 mA
e) Tensão máxima: 6VDC
f) Intervalo de temperatura: -40°C a 85°C
Reconhecimento da Agência
VET
UL (em inglês)
CSA
- Não, não, não.
Descarregar- Não.
Princípio de funcionamento
A série FSMD PTC fornece proteção contra sobrecorrência de montagem de superfície para aplicações em que o espaço é limitado e a proteção reiniciável é desejada.
Características elétricas (23°C)
| P/N |
(A) |
(A) |
(V) |
(A) |
Max, Trip. |
(W) |
(Ω) |
| IH |
IT (em inglês) |
Vmax |
Imax |
(A) |
(Sec.) |
Pd tipo |
Rmin |
R1max |
| FSMD010 |
0.10 |
0.30 |
15 |
40 |
0.50 |
1.00 |
0.50 |
0.90 |
6.00 |
| FSMD020 |
0.20 |
0.50 |
9 |
40 |
1.00 |
0.60 |
0.50 |
0.55 |
3.50 |
| FSMD035 |
0.35 |
0.75 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.20 |
1.40 |
| FSMD050 |
0.50 |
1.00 |
6 |
40 |
8.00 |
0.10 |
0.50 |
0.10 |
0.80 |
H=Corrente de retenção-corrente máxima a que o dispositivo não se descarregará a 23°C, no ar imóvel.
IT=corrente de arranque-corrente mínima a que o dispositivo se arrancará sempre a 23°C.
V MAX = Voltagem máxima que o dispositivo pode suportar sem danos na corrente nominal. (I MAX)
I MAX= Corrente máxima de falha que o dispositivo pode suportar sem danos à tensão nominal (V MAX).
Pd = Potência típica dissipada - quantidade de potência dissipada pelo dispositivo quando no estado activado num ambiente de ar quieto a 23 °C.
RMIN=Resistência mínima do dispositivo a 23°C antes do arranque.
R1MAX=Resistência máxima do dispositivo a 23°C medida 1 hora após a aceleração ou soldagem por refluxo de 260°C durante 20 segundos.
Dimensão (unidade: mm)
| P/N |
Marcação |
A |
B |
C |
D |
| Minha. |
Max. - O quê? |
Minha. |
Max. - O quê? |
Minha. |
Max. - O quê? |
Minha. |
| FSMD010 |
1 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD020 |
2 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD035 |
3 |
1.45 |
1.85 |
0.65 |
1.05 |
0.30 |
0.65 |
0.20 |
| FSMD050 |
5 |
1.45 |
1.85 |
0.65 |
1.05 |
0.65 |
1.00 |
0.20 |
Especificação do material
Material da plataforma de terminais: estanho puro
Características de solda: Cumprir as especificações da EIA RS 186-9E, ANSI/J-std-002 Categoria 3
Curva de derrame térmico
Tempo típico de viagem a 25°C
As curvas Time to Trip representam o desempenho típico de um dispositivo num ambiente de aplicação simulado.O desempenho real em aplicações específicas do cliente pode diferir destes valores devido à influência de outras variáveis.
Diagrama de descongelamento térmico I reter (Amp)
| P/N |
Temperatura de funcionamento ambiente |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| FSMD010 |
0.13 |
0.12 |
0.11 |
0.10 |
0.08 |
0.07 |
0.06 |
0.05 |
0.03 |
| FSMD020 |
0.27 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
0.12 |
0.10 |
0.07 |
| FSMD035 |
0.47 |
0.41 |
0.38 |
0.35 |
0.29 |
0.26 |
0.24 |
0.20 |
0.14 |
| FSMD050 |
0.67 |
0.59 |
0.54 |
0.50 |
0.41 |
0.37 |
0.34 |
0.29 |
0.20 |
