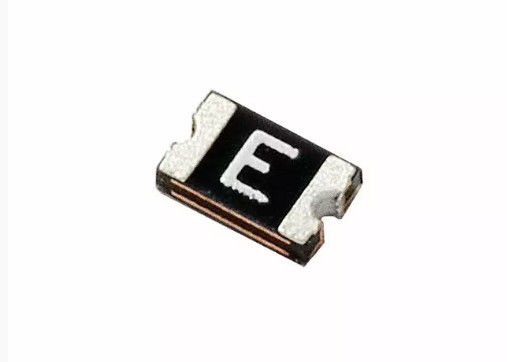

Reset Chip Polymer PTC Thermistor Surface Mount SMD PPTC Fusíveis Resetáveis 2012 0.1A 15V Para dispositivos USB
Descrição
Os dispositivos PTC (coeficiente de temperatura positiva) de formulação de polímero exclusiva da Aolittel oferecem proteção de circuito superior, com recurso reiniciável adicionado, em pacotes tradicionais de chips de chumbo radial e SMD.Semelhante à nossa extensa linha de produtos de fusíveis tradicionais, os nossos fusíveis reiniciáveis protegem contra condições nocivas de sobrecorrência e curto-circuito.Os nossos dispositivos PTC também podem ser usados para proteger contra condições de temperatura acima não necessariamente causada por corrente excessivaOs dispositivos PTC da Aolittel reiniciam-se depois de a energia do circuito ser removida, a falha ser eliminada e a energia ser reaplicada ao circuito.que permanece totalmente funcionalOs nossos dispositivos PTC são usados numa grande variedade de equipamentos industriais, de computadores, de baterias, de eletrónica de consumo,Aplicações de telecomunicações e automóveis onde ajudam a proteger sistemas eletrónicos valiosos e reduzem os custos de garantia e serviços.
- Não, não, não.
Descarregar- Não.
Características elétricas a 23°C
| P/N |
Mantenha corrente |
Corrente de viagem |
Max.voltagem |
Corrente máxima |
Tempo máximo de viagem |
Potência nominal |
Resistência ((Ω) |
| IH, (A) |
IT (em inglês),(A) |
Vmax, ((v) |
Imax, (((A) |
(A) |
(Sec.) |
Pd tipo ((W) |
Rmin |
R1max |
| PSMD010 |
0.10 |
0.30 |
15.0 |
40 |
0.5 |
1.50 |
0.50 |
1.000 |
7.500 |
| PSMD020 |
0.20 |
0.50 |
9.0 |
40 |
8.0 |
0.02 |
0.50 |
0.650 |
3.500 |
| PSMD035 |
0.35 |
0.75 |
6.0 |
40 |
8.0 |
0.10 |
0.50 |
0.250 |
1.200 |
| PSMD050 |
0.50 |
1.00 |
6.0 |
40 |
8.0 |
0.10 |
0.50 |
0.150 |
0.900 |
| PSMD075 |
0.75 |
1.50 |
6.0 |
40 |
8.0 |
0.20 |
0.60 |
0.090 |
0.350 |
| PSMD100 |
1.00 |
2.00 |
6.0 |
40 |
8.0 |
0.30 |
0.60 |
0.060 |
0.250 |
| PSMD110 |
1.10 |
2.20 |
6.0 |
40 |
8.0 |
0.30 |
0.60 |
0.060 |
0.210 |
Características
Compatível com a RoHS e sem halogênio (HF)
Mantenha a corrente nominal entre 0,05 e 3A
Voltagem nominal de 6 V para aplicações informáticas e electrónicas a 60 V
Intervalo de temperatura de funcionamento e armazenagem: -40°C a +85°C
Autorização da agência: UL / cUL / TUV
Design compacto para poupar espaço no quadro - 0805 footprint, miniatura 0805 SMT package
Protege contra correntes excessivas, curto-circuito e altas temperaturas
Reinicializável - não é necessário substituir
Pequeno tamanho resulta em tempo muito rápido para reagir a eventos de falha
Design simétrico
Baixo perfil
Aplicações recomendadas
Proteção de porta USB - USB 2.0, 3.0 & OTG
HDMI 1.4 Proteção da fonte
Placas-mãe de PC - Proteção Plug and Play
Telemóveis - Proteção da bateria e dos portos
PDAs / câmaras digitais
Proteção de porta do console de jogos
Eletrônicos portáteis
Protecção dos portos
Equipamento de ensaio
Computadores e periféricos

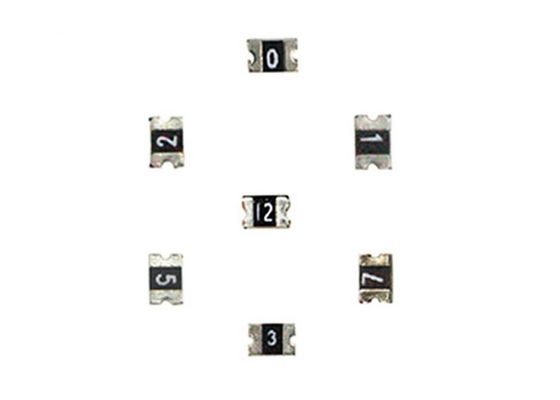

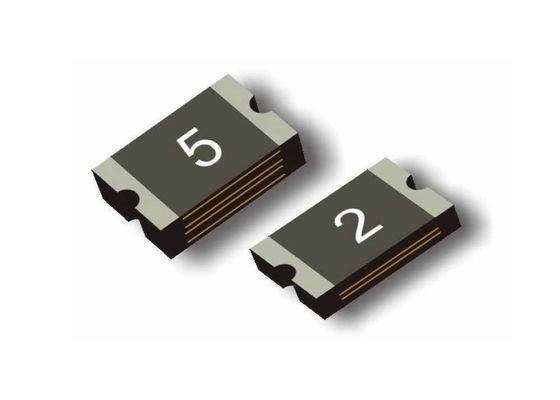

Estrutura e dimensões
| P/N |
Marcação
|
A |
B |
C |
D |
| Minha. |
Max. - O quê? |
Minha. |
Max. - O quê? |
Minha. |
Max. - O quê? |
Minha. |
| PSMD010 |
1 |
2.00 |
2.30 |
1.20 |
1.50 |
0.55 |
0.95 |
0.20 |
| PSMD020 |
2 |
2.00 |
2.30 |
1.20 |
1.50 |
0.55 |
0.95 |
0.20 |
| PSMD035 |
3 |
2.00 |
2.30 |
1.20 |
1.50 |
0.40 |
0.80 |
0.20 |
| PSMD050 |
4 |
2.00 |
2.30 |
1.20 |
1.50 |
0.40 |
0.80 |
0.20 |
| PSMD075 |
5 |
2.00 |
2.30 |
1.20 |
1.50 |
0.75 |
1.25 |
0.20 |
| PSMD100 |
6 |
2.00 |
2.30 |
1.20 |
1.50 |
0.75 |
1.25 |
0.20 |
| PSMD110 |
6 |
2.00 |
2.30 |
1.20 |
1.50 |
0.75 |
1.25 |
0.20 |
Ihold & Itrip Curva de Deratamento Térmico
Diagrama de descongelamento térmico I reter (Amp)
| P/N |
Temperatura de funcionamento ambiente |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| PSMD010 |
0.15 |
0.13 |
0.12 |
0.10 |
0.09 |
0.08 |
0.07 |
0.06 |
0.05 |
| PSMD020 |
0.28 |
0.25 |
0.23 |
0.20 |
0.17 |
0.14 |
0.12 |
0.10 |
0.07 |
| PSMD035 |
0.47 |
0.44 |
0.39 |
0.35 |
0.30 |
0.27 |
0.24 |
0.20 |
0.14 |
| PSMD050 |
0.68 |
0.62 |
0.55 |
0.50 |
0.40 |
0.37 |
0.33 |
0.29 |
0.23 |
| PSMD075 |
1.00 |
0.90 |
0.79 |
0.75 |
0.63 |
0.57 |
0.53 |
0.42 |
0.35 |
| PSMD100 |
1.45 |
1.35 |
1.20 |
1.00 |
0.92 |
0.84 |
0.75 |
0.65 |
0.52 |
| PSMD110 |
1.45 |
1.35 |
1.20 |
1.10 |
0.92 |
0.84 |
0.75 |
0.65 |
0.52 |
