Fusível Resettable radial TRC075 do PTC do termistor universal de 60V 72V 0.75A PolyTron PPTC para a aplicação automotivo
Aplicação
• Equipamento médico
• Bens brancos
• Transmissão de energia industrial
• Telecomunicações
• Computadores e periféricos
• Consumidor e eletrônica automotivo
• Blocos da bateria recarregável
• Eletrônica automotivo
____________________________________________________________________________
Download______
Características do produto

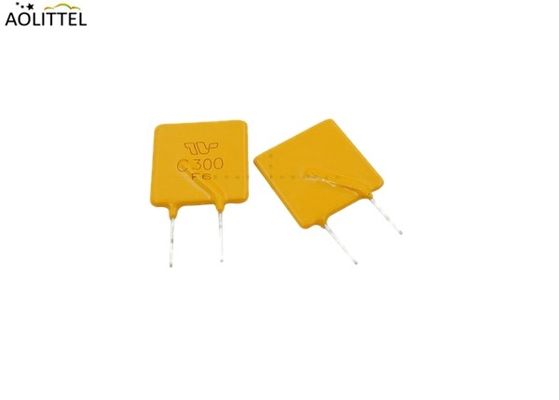

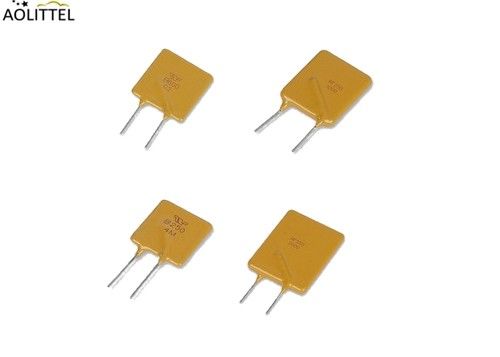

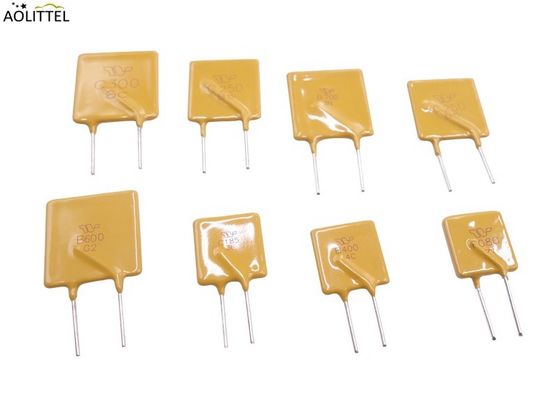

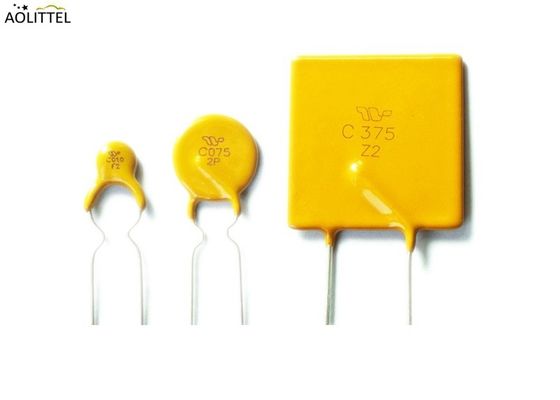

• Dispositivo leaded radial do PTC do através-furo de PolyTron™
• Máximo 60 volts, mesmo 72 volts
• Avaliações atuais de 0,05 a 5 ampères
• Tempo-à-viagem rápida
• Baixa resistência
• O halogênio livra, sem chumbo, RoHS complacente
Dimensão (milímetros)
| P/N | A | B | C | D | E | Características físicas | ||
| Máximo. | Máximo. | Tipo. | Mínimo. | Máximo. | Estilo | Ligação Φ milímetro | Material | |
| TRC005 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | PC |
| TRC010 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | PC |
| TRC017 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | PC |
| TRC020 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | PC |
| TRC025 | 7,4 | 12,7 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | PC |
| TRC030 | 7,4 | 13,4 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | PC |
| TRC040 | 9,7 | 14,5 | 5,1 | 7,6 | 3,1 | 1 | 0,51 | PC |
| TRC050 | 9,7 | 15,2 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Cu |
| TRC065 | 9,7 | 15,2 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Cu |
| TRC075 | 10,4 | 16,0 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Cu |
| TRC090 | 11,7 | 16,7 | 5,1 | 7,6 | 3,1 | 1 | 0,61 | Cu |
| TRC110 | 13,0 | 18,0 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Cu |
| TRC135 | 14,5 | 19,6 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Cu |
| TRC160 | 16,3 | 21,3 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Cu |
| TRC185 | 17,8 | 22,9 | 5,1 | 7,6 | 3,1 | 2 | 0,81 | Cu |
| TRC250 | 21,3 | 26,4 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Cu |
| TRC300 | 24,9 | 30,0 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Cu |
| TRC375 | 28,4 | 33,5 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Cu |
| TRC500 | 28,4 | 33,5 | 10,2 | 7,6 | 3,1 | 2 | 0,81 | Cu |
Desempenhos bondes
| P/N | (Ω) | |||||||||
| IH, (a) | ELE, (a) | Vmax, (v) | Imax, (a) | (a) | (Segundo.) | PDtyp (W) | Rmin | Rmin | R1max | |
| TRC005 | 0,05 | 0,15 | 60 | 40 | 0,25 | 5,0 | 0,22 | 7,30 | 11,10 | 25,00 |
| TRC010 | 0,10 | 0,20 | 60 | 40 | 0,50 | 4,0 | 0,38 | 2,30 | 8,10 | 12,0 |
| TRC017 | 0,17 | 0,34 | 60/72 | 40 | 0,85 | 3,0 | 0,48 | 2,00 | 5,21 | 8,00 |
| TRC020 | 0,20 | 0,40 | 60/72 | 40 | 1,00 | 2,2 | 0,40 | 1,30 | 2,84 | 4,50 |
| TRC025 | 0,25 | 0,50 | 60/72 | 40 | 1,25 | 2,5 | 0,45 | 0,90 | 1,95 | 3,00 |
| TRC030 | 0,30 | 0,60 | 60/72 | 40 | 1,50 | 3,0 | 0,50 | 0,70 | 1,36 | 2,10 |
| TRC040 | 0,40 | 0,80 | 60/72 | 40 | 2,00 | 3,8 | 0,55 | 0,48 | 0,95 | 1,40 |
| TRC050 | 0,50 | 1,00 | 60/72 | 40 | 2,50 | 4,0 | 0,75 | 0,38 | 0,78 | 1,20 |
| TRC065 | 0,65 | 1,30 | 60/72 | 40 | 3,25 | 5,3 | 0,90 | 0,24 | 0,54 | 0,74 |
| TRC075 | 0,75 | 1,50 | 60/72 | 40 | 3,75 | 6,3 | 0,90 | 0,23 | 0,45 | 0,62 |
| TRC090 | 0,90 | 1,80 | 60/72 | 40 | 4,50 | 7,2 | 1,00 | 0,14 | 0,31 | 0,49 |
| TRC110 | 1,10 | 2,20 | 60/72 | 40 | 5,50 | 8,2 | 1,50 | 0,15 | 0,25 | 0,40 |
| TRC135 | 1,35 | 2,70 | 60/72 | 40 | 6,75 | 9,6 | 1,70 | 0,12 | 0,19 | 0,32 |
| TRC160 | 1,60 | 3,20 | 60/72 | 40 | 8,00 | 11,4 | 1,90 | 0,09 | 0,14 | 0,24 |
| TRC185 | 1,85 | 3,70 | 60/72 | 40 | 9,25 | 12,6 | 2,10 | 0,08 | 0,12 | 0,21 |
| TRC250 | 2,50 | 5,00 | 60/72 | 40 | 12,50 | 15,6 | 2,50 | 0,05 | 0,08 | 0,15 |
| TRC300 | 3,00 | 6,00 | 60/72 | 40 | 15,00 | 19,8 | 2,80 | 0,04 | 0,06 | 0,12 |
| TRC375 | 3,75 | 7,50 | 60/72 | 40 | 18,75 | 24,0 | 3,20 | 0,03 | 0,05 | 0,10 |
| TRC500 | 5,0 | 10,0 | 60/72 | 40 | 25,0 | 24,0 | 3,2 | 0,02 | 0,05 | 0,100 |
Perfil recomendado da solda da onda.
Notas:
1. (1-3) °C/sec
2. Aproximadamente 200°C/sec
3. máximo 5°C/sec
Especificações ambientais
| Característico | Valor |
| Variação da temperatura de funcionamento | -40°C a +85°C |
| Estado da viagem da temperatura de superfície | 125°C máximo |
| Choque térmico | +85°C a -40°C, 10 ciclos, mudança típica da resistência de 5% |
| Resistência solvente | MIL-STD-202 método 215, nenhuma mudança |
| Teste da idade da umidade | +85°C, 85% R.H., 1000 horas de mudança típica da resistência de ±5%. Temperatura especificada (23°C ± 3°C) |
| Variação da temperatura do armazenamento | -10°C a +40°C |
| Duração do armazenamento | 12 meses |
| Humidade relativa do armazenamento | -75% |
| Condições de armazenamento | Mantenha longe da atmosfera e da luz solar corrosivas |
Condições Reworking recomendadas com ferro de solda
• Temperatura de ponta do ferro de solda: máximo 360°C.
• Tempo da solda: 3 segundos máximo.
• Distância do termistor: 2mm Min.
Carta Derating térmica – eu guardo (ampères)
| P/N | Temperatura de funcionamento ambiental | ||||||||
| -40℃ | -20℃ | 0℃ | 25℃ | 40℃ | 50℃ | 60℃ | 70℃ | 85℃ | |
| TRC005 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 | 0,04 | 0,03 | 0,03 | 0,02 |
| TRC010 | 0,16 | 0,14 | 0,12 | 0,10 | 0,08 | 0,07 | 0,06 | 0,05 | 0,04 |
| TRC017 | 0,26 | 0,23 | 0,20 | 0,17 | 0,14 | 0,12 | 0,11 | 0,09 | 0,07 |
| TRC020 | 0,31 | 0,27 | 0,24 | 0,20 | 0,16 | 0,14 | 0,13 | 0,11 | 0,08 |
| TRC025 | 0,39 | 0,34 | 0,30 | 0,25 | 0,20 | 0,18 | 0,16 | 0,14 | 0,10 |
| TRC030 | 0,47 | 0,41 | 0,36 | 0,30 | 0,24 | 0,22 | 0,19 | 0,16 | 0,12 |
| TRC040 | 0,62 | 0,54 | 0,48 | 0,40 | 0,32 | 0,29 | 0,25 | 0,22 | 0,16 |
| TRC050 | 0,78 | 0,68 | 0,60 | 0,50 | 0,41 | 0,36 | 0,32 | 0,27 | 0,20 |
| TRC065 | 1,01 | 0,88 | 0,77 | 0,65 | 0,53 | 0,47 | 0,41 | 0,35 | 0,26 |
| TRC075 | 1,16 | 1,02 | 0,89 | 0,75 | 0,61 | 0,54 | 0,47 | 0,41 | 0,30 |
| TRC090 | 1,40 | 1,22 | 1,07 | 0,90 | 0,73 | 0,65 | 0,57 | 0,49 | 0,36 |
| TRC110 | 1,71 | 1,50 | 1,31 | 1,10 | 0,89 | 0,79 | 0,69 | 0,59 | 0,44 |
| TRC135 | 2,09 | 1,84 | 1,61 | 1,35 | 1,09 | 0,97 | 0,85 | 0,73 | 0,54 |
| TRC160 | 2,48 | 2,18 | 1,90 | 1,60 | 1,30 | 1,15 | 1,01 | 0,86 | 0,64 |
| TRC185 | 2,87 | 2,52 | 2,20 | 1,85 | 1,50 | 1,33 | 1,17 | 1,00 | 0,74 |
| TRC250 | 3,88 | 3,40 | 2,98 | 2,50 | 2,03 | 1,80 | 1,58 | 1,35 | 1,00 |
| TRC300 | 4,65 | 4,08 | 3,57 | 3,00 | 2,43 | 2,16 | 1,89 | 1,62 | 1,20 |
| TRC375 | 5,81 | 5,10 | 4,46 | 3,75 | 3,04 | 2,70 | 2,36 | 2,03 | 1,50 |
| TRC500 | 7,75 | 6,80 | 5,95 | 5,00 | 4,05 | 3,60 | 3,15 | 2,71 | 2,00 |
Q'ty modelo/saco
PCes TRC005-TRC090 1000
PCes TRC110-TRC185 500
PCes TRC250-TRC500 200
