Name: Termistor Resettable 1210 0.1A 30V MicroSMD do PTC do polímero da montagem de superfície da métrica de SMT 3225 para a proteção de circuito térmica
Brand: Aolittel Technology Co.,Ltd
SKU: USMD010
Price: 0.03 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Termistor do PTC do polímero

Corrente da operação: 50mA ~ 2.6A

Tensão máxima: 30 V

Corrente de terra arrendada: 100 mA

Atual - viagem (): 0.3A

Temperatura de funcionamento: -40ºC a 85ºC

Tipo: Polimérico

Embalagem / Caixa: 1210 (métrica 3225), côncavo

Destacar:

fusível positivo do coeficiente de temperatura

Fusível Resettable de PPTC

Informação básica

Certificação: UL,TUV,CSA,RoHS

Número do modelo: USMD010

Condições de Pagamento e Envio

Detalhes da embalagem: Fita no carretel, 3500pcs pelo carretel.

Tempo de entrega: 10 dias úteis

Termos de pagamento: T/T, MoneyGram

Habilidade da fonte: 350.000.000 partes pelo mês

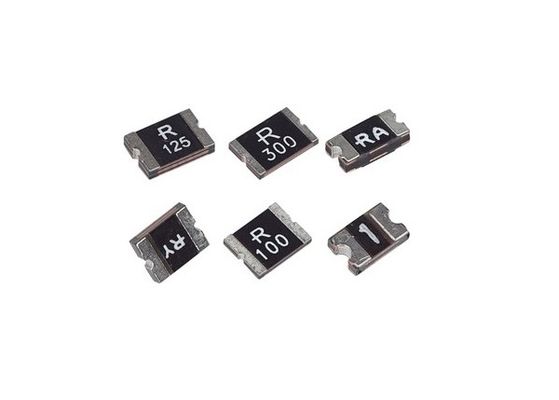

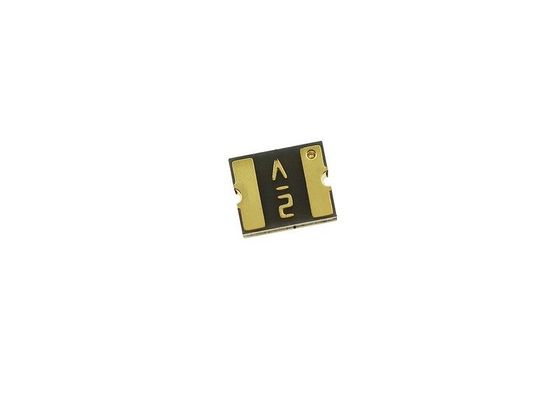

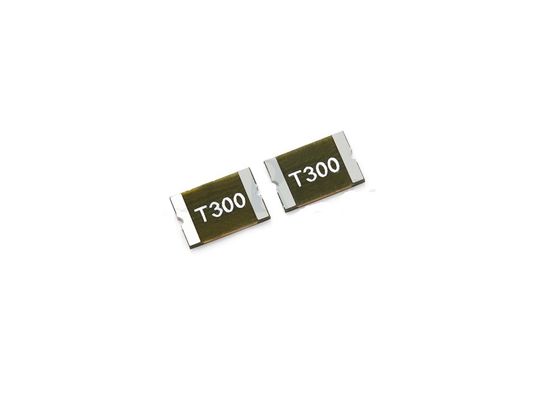

Galeria

Termistor Resettable 1210 0.1A 30V MicroSMD do PTC do polímero da montagem de superfície da métrica de SMT 3225 para a proteção de circuito térmica

Descrição de produto

SMT 3225 Métrico de superfície montada resetável Polímero PTC termistor 1210 0.1A 30V MicroSMD Para proteção de circuito térmico

- Geral

O PTC da série 1210 fornece proteção de sobrecorrência de montagem de superfície para aplicações onde o espaço é limitado e a proteção reiniciável é desejada.

- Não, não, não. Descarregar- Não.

Características

Resposta rápida às correntes de falha

Baixa resistência

Baixo perfil

O design compacto economiza espaço no quadro

Compatível com soldagens de alta temperatura

Aplicações

periféricos USB
Discos
CD-ROM
Proteção Plug and Play para placas-mãe e periféricos
Proteção de bateria e porta de telemóveis
PDAs/câmaras digitais
Proteção de porta do console de jogos

Especificação da série

Corrente - retenção (Ih) (máximo):50mA ~ 5A
Corrente - Max:10A ~ 100A
Corrente - Viagem (It):150mA ~ 10A
Tipo de montagem:Montagem superficial
Pacote / Caso:1210 (3225 métricos), Côncavo
Embalagem:Tape & Reel (TR)
Resistência - Inicial (Ri) (Min):15 mOhms ~ 3.6 Ohms
Resistência - após descolagem (R1) (máximo): 12 mOhms ~ 50 Ohms
Tempo de viagem:20ms ~ 2s
Tipo: Polímero
Tensão - Max:6V ~ 30V

Características elétricas

P/N								(Ω)
P/N	IH, (A)	IT (em inglês)_,(A)	Vmax, ((v)	Imax, (((A)	(A)	(Sec.)	Pd tipo ((W)	Rmin	R1max
USMD005	0.05	0.15	30	10	0.25	1.50	0.60	2.80	50.00
USMD010	0.10	0.30	30	10	0.50	0.60	0.60	0.80	15.00
USMD020	0.20	0.40	30	10	8.00	0.02	0.60	0.40	5.00
USMD035	0.35	0.75	6	40	8.00	0.20	0.60	0.20	1.30
USMD050	0.50	1.00	13.2	40	8.00	0.10	0.60	0.18	0.90
USMD075	0.75	1.50	6	40	8.00	0.10	0.60	0.07	0.45
USMD110	1.10	2.20	6	40	8.00	0.30	0.60	0.05	0.24
USMD150	1.50	3.00	6	40	8.00	0.50	0.60	0.03	0.11
USMD175	1.75	4.00	6	40	8.00	1.00	0.70	0.02	0.09
USMD200	2.00	4.00	6	40	8.00	1.00	0.70	0.02	0.09
USMD260	2.60	5.00	6	100	8.00	2.50	0.80	0.012	0.05

Dimensões e marcação do produto (unidade: mm)

Termistor Resettable 1210 0.1A 30V MicroSMD do PTC do polímero da montagem de superfície da métrica de SMT 3225 para a proteção de circuito térmica 1

P/N	Marcação	A		B		C		D
P/N	Marcação	Minha.	Max. - O quê?	Minha.	Max. - O quê?	Minha.	Max. - O quê?	Minha.
USMD005	T0	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD010	T01	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD020	T02	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD035	T03	3.00	3.43	2.35	2.80	0.55	0.85	0.30
USMD050	T05	3.00	3.43	2.35	2.80	0.60	1.00	0.30
USMD075	T07	3.00	3.43	2.35	2.80	0.55	0.85	0.30
USMD110	T11	3.00	3.43	2.35	2.80	0.45	0.85	0.30
USMD150	T15	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD175	T20	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD200	T20	3.00	3.43	2.35	2.80	0.80	1.20	0.30
USMD260	T26	3.00	3.43	2.35	2.80	0.80	1.50	0.30

Diagrama de descongelamento térmico I reter (Amp)

P/N	Temperatura de funcionamento ambiente
P/N	-40°C	-20°C	0°C	25°C	40°C	50°C	60°C	70°C	85°C
USMD005	0.08	0.07	0.06	0.05	0.04	0.04	0.03	0.03	0.02
USMD010	0.15	0.13	0.12	0.10	0.09	0.08	0.07	0.06	0.05
USMD020	0.32	0.28	0.24	0.20	0.18	0.16	0.14	0.12	0.10
USMD035	0.51	0.46	0.40	0.34	0.30	0.27	0.24	0.22	0.18
USMD050	0.76	0.66	0.58	0.48	0.42	0.38	0.35	0.29	0.23
USMD075	1.10	0.97	0.86	0.72	0.64	0.58	0.55	0.47	0.39
USMD110	1.60	1.42	1.26	1.10	0.94	0.86	0.80	0.70	0.58
USMD150	2.30	2.02	1.76	1.50	1.24	1.11	1.00	0.85	0.65
USMD175	2.55	2.26	2.00	1.75	1.50	1.37	0.98	0.86	0.71
USMD200	3.20	2.80	2.40	2.00	1.80	1.60	1.40	1.20	1.00
USMD260	4.16	3.64	3.12	2.6	2.34	2.08	1.82	1.56	1.30

Embalagem

Modelo Q- Não.Ty/Relha

USMD005~USMD020;USMD150~USMD2603500 peças

USMD035~USMD1104000 pcs
