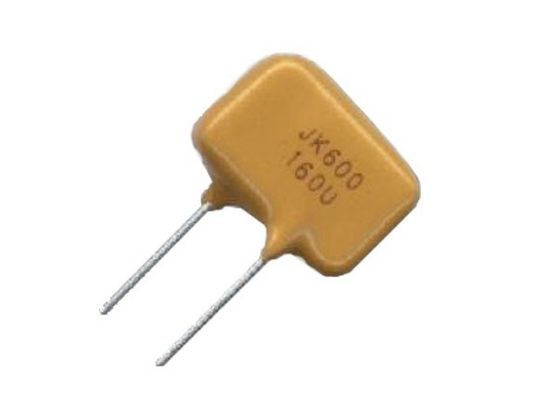

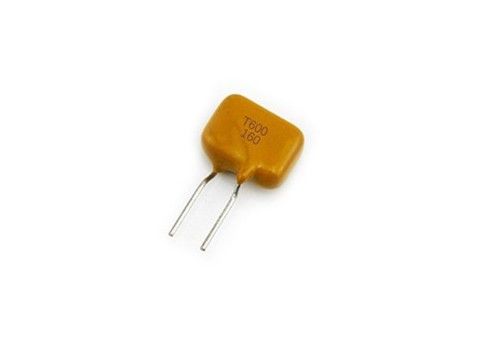

0ZRC0015FF1E Telecom Thermistor PPTC Fuso TRG015 com tensão nominal de 600V
Características
• Dispositivos com chumbo radial
• Máxima classificação de falha de interrupção de 600 VAC
• Disponível em resistência combinada bins
• Capacidade de resistir a ondas de relâmpago
• Compatível com a RoHS
• Protecção contra sobrecorrência reiniciável
• Tempo de viagem rápido
• Reconhecimento por agência: UL, CSA, TÜV
• Disponíveis dispositivos de classificação por resistência e de correspondência
• Capacidade parasitária baixa/impedência plana com frequência
- Não, não, não.
Descarregar- Não.
Instrumentos de execução elétricos
| P/N |
Espera, Cu. |
Trip Cu. |
Máximo Volt |
Corrente máxima |
Impulso Volt. |
Max.Viagem |
Potência |
Resistência ((Ω) |
| IH, (A) |
IT (em inglês),(A) |
Vmax, ((v) |
Imax, (((A) |
Vmax, (V) |
(A) |
(Sec.) |
Pd tipo ((W) |
Rmin |
Rmin |
R1max |
| TRG011 |
0.11 |
0.22 |
250 |
3.0 |
600 |
1.00 |
4.0 |
1.0 |
7.0 |
14.0 |
26.0 |
| TRG015 |
0.15 |
0.30 |
250 |
3.0 |
600 |
1.00 |
5.0 |
1.0 |
6.0 |
12.0 |
22.0 |
| TRG016 |
0.16 |
0.32 |
250 |
3.0 |
600 |
1.00 |
7.5 |
1.7 |
4.0 |
10.0 |
18.0 |
Dimensão (mm)
| P/N |
A |
B |
C |
D |
E |
Características físicas |
| Max. - O quê? |
Max. - O quê? |
Tipo. |
Minha. |
Max. - O quê? |
Estilo |
Chumbo Φ mm |
Materiais |
| TRG011 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
C.U. |
| TRG015 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
C.U. |
| TRG016 |
9.0 |
12.5 |
5.1 |
7.6 |
4.6 |
1 |
0.6 |
C.U. |
Diagrama de descongelamento térmico I reter (Amp)
| P/N |
Temperatura de funcionamento ambiente |
| -40°C |
-20°C |
0°C |
25°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| TRG011 |
0.22 |
0.19 |
0.17 |
0.14 |
0.11 |
0.10 |
0.07 |
0.07 |
0.06 |
| TRG015 |
0.24 |
0.21 |
0.18 |
0.15 |
0.12 |
0.11 |
0.08 |
0.08 |
0.06 |
| TRG016 |
0.25 |
0.22 |
0.19 |
0.16 |
0.13 |
0.12 |
0.08 |
0.09 |
0.07 |
Benefícios
• A escolha de muitas opções de produto ajuda os engenheiros a melhorar a flexibilidade do projeto
• Compatível com componentes eletrónicos de grande volume
• Auxiliar no cumprimento dos requisitos regulamentares em matéria de equipamento
• Ajudar a melhorar o equilíbrio das linhas
• Aplicável aos sistemas de comunicação POTS antigos e aos modernos equipamentos de comunicação digital
Aplicações
• Modems
• Aparelhos telefónicos
• Máquinas de fax
• Conexões telefônicas
• Sistemas de alarme
• Sistemas PBX
• Módulos de MDF
• Cartões de linha analógicos e digitais
• Equipamento T1/E1
• Modems e splitters xDSL
• Sistemas Ethernet
• Equipamento de VoIP (Voice over Internet Protocol)
• Equipamento LAN, WAN
• Equipamento das instalações dos clientes
• Acesso ao hardware de rede
Guia de aplicação para dispositivos de telecomunicações e redes*
Para utilizar este guia, siga os passos abaixo:
1. Selecione o seu tipo de equipamento no guia abaixo.
2Selecionar o tipo de protecção em função das especificações da agência e regionais na segunda coluna.
3. Selecione o fator de forma para a sua aplicação.
4Utilize a especificação da agência/Guia de selecção do dispositivo PolySwitch na página seguinte para selecionar um número de peça específico para cada aplicação com base nos requisitos da agência.
5. As peças com tempo de viagem rápido ou baixa resistência estão disponíveis.
Características ambientais
Temperatura de funcionamento/armazenamento: -40 °C a +85 °C
Temperatura máxima da superfície do dispositivo
em estado de precipitação........................... 125 °C
Envelhecimento passivo +60 °C, 1000 horas ±15 % de alteração da resistência típica
Humidade Envelhecimento +60 °C, 90% R.H. 1000 horas ±15% alteração da resistência típica
Resistência aos solventes MIL-STD-202, Método 215B
Soldabilidade ANSI/J-STD-002
Flammabilidade....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Vibração... MIL-STD-883C, Método 2007.1, Condição A....... Nenhuma alteração
Procedimentos de ensaio e requisitos para o modelo da série TRG
Condições de ensaio Critérios de aceitação/rejeição
Visão/Mecânica: verificar as dimensões e os materiais:
Resistência no ar imóvel @ 23 °C Rmin ≤ R ≤ Rmax
Tempo de descolagem 1 A, Vmax, 23 °C T ≤ tempo máximo de descolagem (segundos)
Mantenha corrente... 30 minutos em Ihold...
Duração do ciclo de viagem Vmax, Itrip, 100 ciclos sem arco ou queima
Duração da viagem Vmax, 24 horas sem arco ou queimação
