Name: Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo
Brand: Aolittel Technology Co.,Ltd
SKU: 9.1.0410.3R3.01
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Nome: Indutor do código de cor

Indutividade: 3.3UH±10%

RCI: 340mΩ MAX

Isat: L≧L0*90%

Pinhas: Fio de aço folheado de cobre estanhado

Resina epoxi: FK661

Fio: 2UEW-F (QA)

Soldagem: Sn: 99.3%/Cu: 0,7%

Tinta epoxi: DGT-1 (verde)

Núcleo: DRWW3*6

Destacar:

bobina de carregamento sem fio do receptor

bobina de carregamento do rádio do PWB

Informação básica

Lugar de origem: DONGGUAN, CHINA

Marca: AOLITTEL

Número do modelo: 9.1.0410.3R3.01

Condições de Pagamento e Envio

Detalhes da embalagem: Fita, 2000PCS/BOX, 255*70*93mm; 48000pcs/Carton, 440*275*392mm

Tempo de entrega: 7-10 dias úteis

Termos de pagamento: T/T.

Habilidade da fonte: 4,800,000,000PCS pelo mês

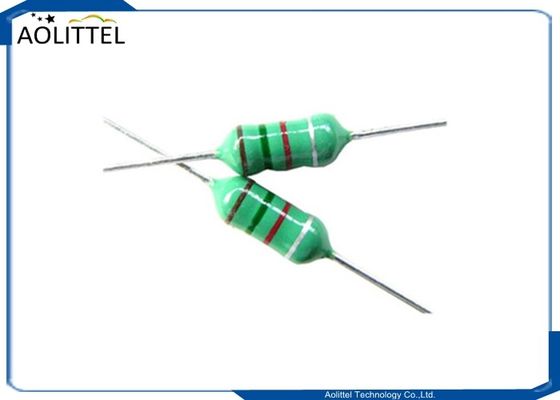

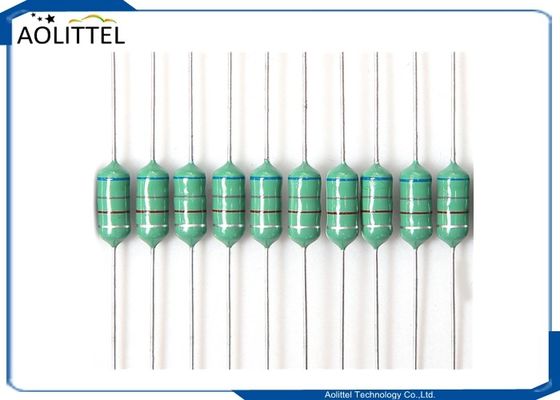

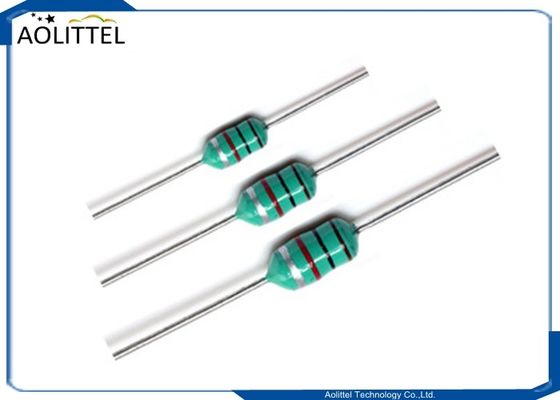

Galeria

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo

Descrição de produto

Série AL Estrutura Sólida Códigos de cor Indutor fixo 0410 3.3uH 10% 1KHZ Valor Q elevado para brinquedo

Os nossos produtos são concebidos e promovidos para utilização em dispositivos electrónicos gerais, tais como equipamentos de áudio-vídeo, equipamentos de automação de escritório, aparelhos domésticos e serviços de informação.Fonte de luz elétricaJoguete, PC e arredores, controlo industrial, electrodomésticos e outros

Dimensão

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 0

A	4.0MAX	C	00,6 ± 0.1
B	10.0 MAX
Identificação		1-Laranja, 2-Laranja, 3-Ouro, 4-Sliver

Diagrama esquemático

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 1

Diagrama da estrutura de enrolamento

Arrancar		S	F	- Não, não.			Virações			VINDIDOSO
N1		S	F	2UEW-0,12 mm			15TS	Arbitro.		Enrolamento suave

Parâmetros elétricos

PROJETO de Teste

SPEC

Frequência de ensaio

Instrumentos de ensaio

3.3UH ± 10%

a 25°C 1KHZ/0,25V

TH2829A

DCR

340mΩ MAX

a 25°C 1KHz/0,25V

HK-100

Isat

LL0*90%

a 25°C DC670mA 1KHz/0,3V

TH2829A

BOM

Material

Especificações

Fabricantes

Número PIN

Fios de aço revestidos de cobre

BAICHUAN

OR Fornecedor equivalente

Resina epoxi

FK661

QI FU

OR Fornecedor equivalente

- Não, não.

2UEW-F ((QA)

GANYUE HENGXING ((E233255)

OR Fornecedor equivalente

Soldado

- Não.990,3%/Cu:00,7%

SONGBEN

OR Fornecedor equivalente

Tinta epoxi

DGT-1 (verde)

FUXIN

OR Fornecedor equivalente

Núcleo

DRWW3*6

JIACHENG

OR Fornecedor equivalente

Relatório de ensaio

Condição de ensaio: TEMP:25°C ((REF) R.H.:80% ((REF))

Ponto	Distância	Dados de ensaio
Projeto de ensaio	Especificações	1	2	3	4	5
L	3.3UH ± 10%	3.33	3.32	3.30	3.32	3.33
DCR	340mΩ MAX	170	170	170	170	170
Isat	LL0*90%	Está bem.	Está bem.	Está bem.	Está bem.	Está bem.

- Não, não.	Ponto	Requisitos	Resultado
1	Aparência, tamanho	Cumprir os requisitos de tamanho e tolerância	Está bem.
2	Força de arranque do alfinete	De peso superior a 1 kg	Está bem.

Embalagem

Caixa interna: 255*70*93mm

Cartão exterior: 440*275*392 mm

2000 unidades/caixa interna, 24 caixas por cartão de fora 48000 unidades

Foto do esboço da embalagem

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 2

Embalagem de acordo com as exigências do cliente.

Equipamento de ensaio

1.Indutividade ((L):HM-9481/TH-2829A;
2.Q:HM-9481;
3.DCR:CH-502BC/TH-2829A;
4.SRF:HM-9461;
5.Isat:TH-2829A/TH-1772B+TL-2812D;
Condição de ensaio: a 25°C, 75% H.

Rota do processo

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 3

Especificação para todos os inductores de código de cores 0307 0410 0510 0512

As dimensões da aparência

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 4

Características elétricas

Série AL0307

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 5

Série AL0410

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 6

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 7

Série AL0510

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 8

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 9

Série AL0512

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 10

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 11

Nota: os dados deste documento fornecem apenas os principais produtos, por isso, se quiser encomendar ou saber mais sobre as informações relacionadas com o produto, por favor
Contacte-nos para obter as informações mais recentes e completas sobre o produto

Embalagem do produto

Em granel

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 12

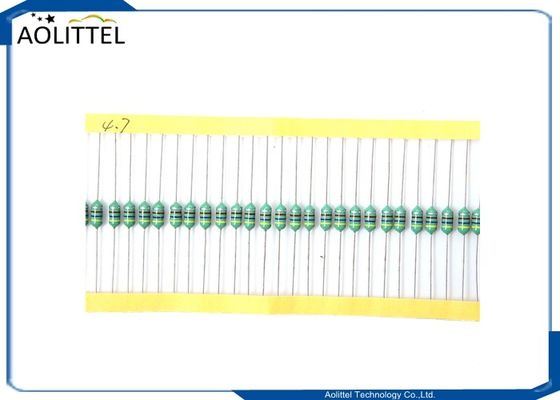

Tela

Os códigos de cor contínuos da estrutura da série do AL fixaram o valor alto do indutor 0410 3.3uH 10% 1KHZ Q para o brinquedo 13
