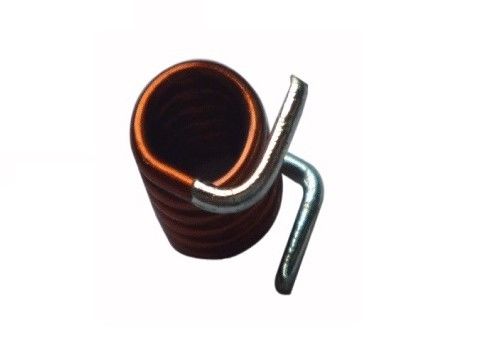

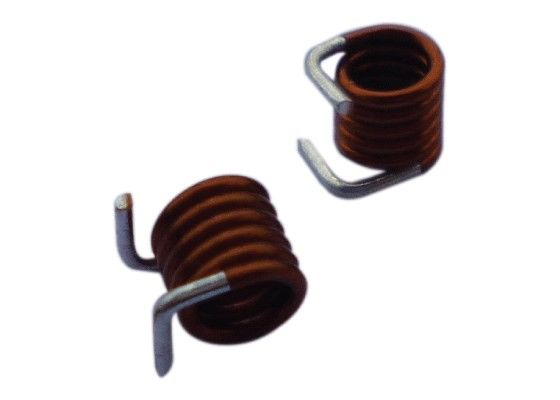

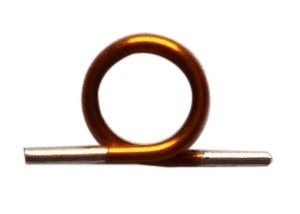

Bobina de microplaqueta 3.85nF do núcleo do ar da parte superior lisa dos indutores do poder do RF SMD das altas frequências 1.6A redonda para a montagem de superfície

Geral

Bobina ultra-diminuta da camada de Aolittel a única tem duas vantagens. Em primeiro lugar, como todo o ar o núcleo bobina, ele está livre das perdas do ferro e das não-linearidades. Em segundo lugar, as únicas bobinas da camada têm a vantagem adicional da baixa auto-capacidade e assim da frequência auto-ressonante alta. As bobinas do ar são sabidas como a “mola bobina”. Aolittel fabrica todos os tipos de indutores das bobinas do ar.

A única fórmula dos enrolamentos de bobina do ar da camada e o fator de Q podem ser consultados em equações da únicos fórmula e métodos do enrolamento de bobina do ar da camada.

A indutância TRAD é não afetada pela corrente que leva. Isto contrasta com a situação com bobinas usando os núcleos ferromagnetic cuja a indutância tende a alcançar um pico em forças de campo moderados antes de deixar cair para zero enquanto a saturação se aproxima. A série (TRAD) caracteriza o melhor Q-fator, a maior eficiência, o maior poder que seguram, o SRFs possível o mais alto, e a menos distorção.

O indutor superior não-liso do núcleo do ar do indutor da microplaqueta de Aolittel RF conforma-se ao RoHS diretivo e sem chumbo. A aplicação do específico projeta igualmente disponível incluindo valores diferentes da indutância e especificações de Q ajustados às exigências da frequência.

Características

Indutor do Ar-núcleo de SMD que apoia a escala de alta frequência com estrutura do estojo compacto e do perfil baixo
Pode ser usado na escala de alta frequência devido a SRF alto
Pode ser usado para os circuitos tais como o circuito de harmonização do RF, o circuito de harmonização da antena, o circuito do filtro e o circuito do afinador, que exigem as características da tolerância do estreito de Q disponível para a indutância (±2%)
Temperatura de funcionamento: - 40℃~+125℃ (que incluem o Auto-aquecimento)

As ligações revestidas solda asseguram a solda segura.
Parte superior e parte inferior Não-lisas para a estabilidade mecânica.
O SRFs possível o mais alto assim como valores excelentes de Q.

Alta frequência.
Bons propriedade constitutiva e fácil de operar.

Aplicações

Biper, telefone sem fios.

Intercomunicador, CATV.

Produtos de uma comunicação do biper, do telefone sem fios & da alta frequência.

Especificação

Diâmetro do fio: 0.35mm Identificação: número de 2.0mm de volta: Volta 2
6 voltas; diâmetro interno 3mm; 0,7 fios de cobre, pé curvado 90 graus. O teste da temperatura é 300 graus para 1 minuto sem soprar.
Fio dia1.0mm; Identificação 2.2mm; 7Turn
Diâmetro 0.6mm do fio; Identificação 3.0mm; 3.5Turn personalizado é avaible

As vantagens de um indutor do núcleo do ar (bobinas)

Sua indutância é não afetada pela corrente que leva. Isto contrasta com a situação com bobinas usando os núcleos ferromagnetic cuja a indutância tende a alcançar um pico em forças de campo moderados antes de deixar cair para zero enquanto a saturação se aproxima. Às vezes as não-linearidades na curva da magnetização podem ser toleradas; por exemplo em conversores do interruptor. Nos circuitos tais como o áudio cruze sobre redes nos sistemas de colunas que de alta fidelidade você deve evitar a distorção; então você precisa uma bobina do ar. A maioria de transmissores de rádio confiam em bobinas do ar para impedir a produção de harmônicos.

As bobinas do ar estão igualmente livres do ‘das perdas ferro’ que afetam núcleos ferromagnetic. Enquanto a frequência é aumentada esta vantagem torna-se progressivamente mais importante. Você obtém o melhor Q-fator, a maior eficiência, o maior poder que seguram, e a menos distorção.

Ultimamente, as bobinas do ar podem ser projetadas executar nas frequências tão altas quanto 1 gigahertz. A maioria de núcleos ferromagnetic tendem a ser um pouco lossy acima de 100 megahertz.

Os indutores do AM do núcleo do ar da parte superior lisa são sem chumbo e RoHS complacentes. Contacte-nos por favor para detalhes com suas necessidades específicas.
