Os indutores altos Ultra-diminutos feito-à-medida 5,5 do núcleo do ar do quadrado da montagem da superfície da corrente a 27nH para o RF circuitam

Indutores de núcleo de ar quadrado de superfície de alta corrente ultra-miniatura feitos sob medida 5,5 a 27nH para circuitos de RF

Descrição

Os inductores de RF Square Air Core, parte da família de inductores de núcleo de ar de ferida, são ideais para circuitos de RF, filtragem de I / O de banda larga, seleção de frequência ou correspondência de impedância.A secção única quadrada do inductor do núcleo de ar fornece melhor desempenho, e oferece vantagens de fabricação em relação às bobinas toroidais.

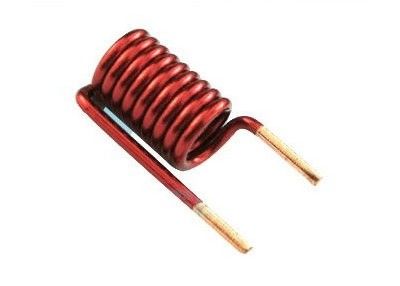

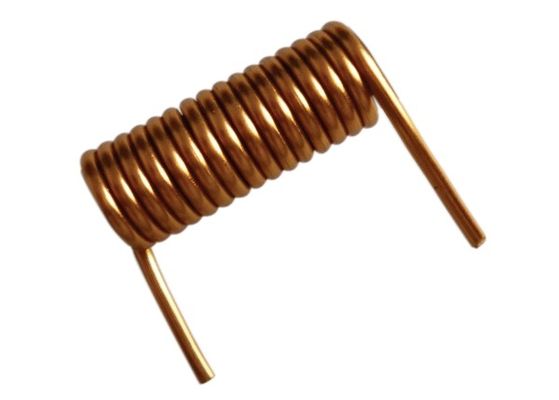

Exemplo de modelo

1	2
Diâmetro do fio:0.8mm ID 5mm;Viração:1.5 voltas; comprimento:6 mm	Diâmetro do fio:1.2mm ID 4mm;Viração: 4 voltas;Longo: 11mm

Aplicações típicas

Aplicações de RF
Circuitos de RF
Filtragem de E/S de banda larga
Combinação de impedância

Características e benefícios

Construção de secção quadrada
Disponível nos tamanhos 0806, 0807 e 0908
20 Valores de indutância entre 5,5 e 27,3 nH
Q elevado
Corrente alta
Excelente SRF

Disponível personalizado

L versus Curva de Frequência

O que é uma bobina de núcleo de ar?

Usaremos o termo "bobina de núcleo de ar" para descrever um indutor que não depende de um material ferromagnético para alcançar sua indutividade especificada.Isto abrange os casos em que há realmente apenas ar dentro, bem como enrolamentos em um isolante diferente, tais como bakelita, vidro ou PTFE, etc.

Precisas de uma bobina de ar?

Quais são as vantagens de uma bobina de núcleo de ar?

A sua indutividade não é afetada pela corrente que transporta.Isto contrasta com a situação das bobinas que utilizam núcleos ferromagnéticos cuja indutividade tende a atingir um pico em intensidades de campo moderadas antes de cair para zero à medida que a saturação se aproxima.Às vezes, a não-linearidade na curva de magnetização pode ser tolerada; por exemplo, na comutação de conversores.Em circuitos como as redes de transmissão de áudio em sistemas de alto-falantes hi-fi, deve evitar distorçõesA maioria dos transmissores de rádio depende de bobinas de ar para evitar a produção de harmônicos.

As bobinas de ar também estão livres das "perdas de ferro" que afetam os núcleos ferromagnéticos.maior eficiência, maior capacidade de manuseio e menos distorção.

Por fim, as bobinas de ar podem ser projetadas para funcionar em frequências tão altas quanto 1 GHz. A maioria dos núcleos ferromagnéticos tende a ter perdas acima de 100 MHz.

E o lado negativo?

Sem um núcleo de alta permeabilidade, você deve ter mais e / ou maiores voltas para alcançar um determinado valor de indutividade.Em frequências mais altas você geralmente não precisa de alta indutividade, então isso é menos um problema.
Com os caminhos magnéticos fechados usados em inductores de núcleo, a radiação é muito menos séria.As perdas devido à radiação eletromagnética tornar-se-á significativaO Balanis tem os detalhes sangrentos. Você pode ser capaz de reduzir este problema encerrando a bobina em uma tela, ou montando-o em ângulo reto para outras bobinas que ele pode estar acoplado com.

Você pode estar usando uma bobina com núcleo de ar não porque você precisa de um elemento de circuito com uma indutividade específica por si só, mas porque sua bobina é usada como um sensor de proximidade, antena de loop, aquecedor de indução,bobina de Tesla, eletromagnético, cabeça de magnetômetro ou jugo de deflexão etc. Então um campo externo pode ser o que você quer.
