Q alto formado deu forma a indutores fixados do núcleo do ar bobina de cobre vermelha heteromórfica 3 voltas 300C para para a aplicação de VHF-UHF RF
Características
Bobina de Optomized do computador
Utilizando a fórmula do veículo com rodas
4 capsulagem dos laços e do verniz de fio
A.A. linear Resistência
Indutância constante com
Tensão e variação atual
Muito baixo distorção Microphonic
Nenhuma distorção da saturação
Nenhuma distorção da histerese
Geral
A bobina da indutância foi conduzida usando o princípio de dispositivo da indução eletromagnética. Quando uma corrente corre através de um fio, produzirá determinado campo eletromagnético em torno desse fio, e o campo eletromagnético do fio próprio estará dentro no âmbito do campo eletromagnético no efeito da indução do condutor. Para gerar o fio eletromagnético próprio, é chamado um “sentimento”, isto é, a mudança do fio própria as mudanças no campo magnético atual, o campo magnético e mais adicional influenciou a corrente no condutor; No papel do campo eletromagnético na escala de outros fios produza, chamado “indutância mútua.
Especificação
Dados técnicos | Todos os dados técnicos se relacionaram a uma temperatura ambiental de +25˚C |
Escala da indutância | 5.5nH a 27.3nH |
Tolerância da indutância | 2%, 5%, 10% |
Corrente avaliado | 2.7A, 2.9A, 4.4A |
Temperatura de funcionamento | -40˚C a +125˚C |
Terminação | 96,5% prata de Tin/3% sobre 0,5% cobres |
Tolerância: ± 1% centrado no valor nominal
Condutibilidade elétrica 101,5%
Variação da temperatura: -25°C a 85°C
Temperatura da isolação: 155°C
Fator de enrolamento do espaço de 87%
D.C.R muito baixo.
Baixas perdas do efeito de pele
Baixa A.A. Resistência
Baixa capacidade do auto
99,99% cobre da pureza alta

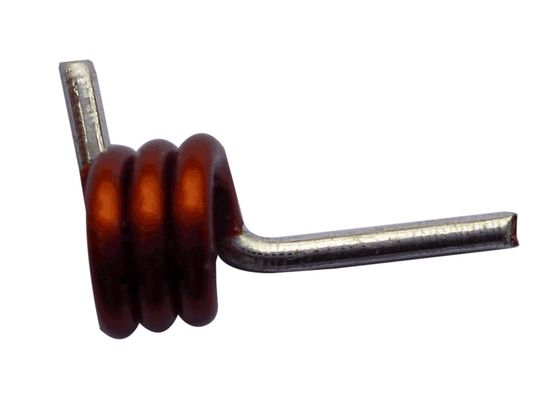

Parâmetros heteromórficos dados forma da especificação da bobina: o fio de cobre puro de 1.0mm, resistência de alta temperatura, categoria do fio de cobre é 200 graus, teste da temperatura 300 graus, 1 minuto não funde a pele. Diâmetro interno oco 3.0mm; número de voltas: 3 voltas. Chapeamento de descascamento da lata do Pin. Pode ser soldado diretamente
Enrolando a bobina.
A bobina deve primeiramente ser ferida em um plástico anterior do diâmetro adequado (igual ao diâmetro de núcleo exigido).
O enrolamento deve estar apertado e as voltas adjacentes devem estar tão perto como possível.
Depois que o enrolamento está completo, retire lentamente o núcleo sem perturbar a bobina.
Aplique agora uma camada fina de cola Epoxy sobre a superfície da bobina para o apoio mecânico.
Remova a isolação das extremidades de bobina.
Exemplo
Supõe que você quer fazer um indutor que produza uma indutância do μH 10. O diâmetro da bobina é 1 polegada e o comprimento da bobina é dado por 1,25 polegadas. Você terá que encontrar o número de voltas da bobina.
Assim substituindo os valores na equação acima
L = 10 polegadas
d = 1inch
l = 1,25 polegadas
n = √ {L [18d * 40l]}/d = 26
Assim, o número de voltas da bobina será 26.
Número de voltas/polegada = 20,8
