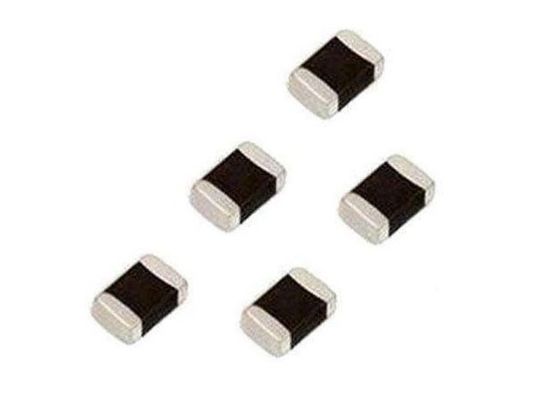

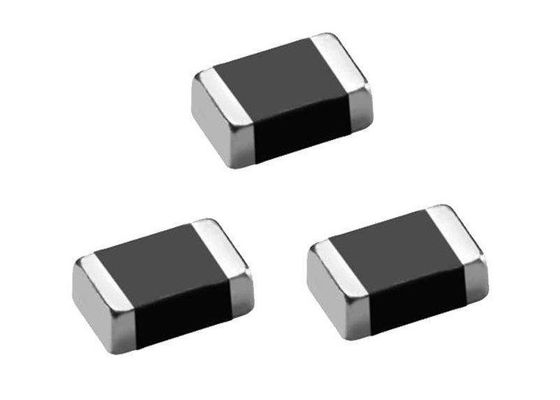

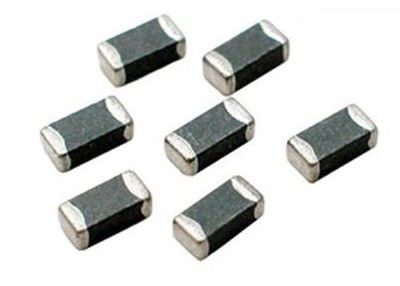

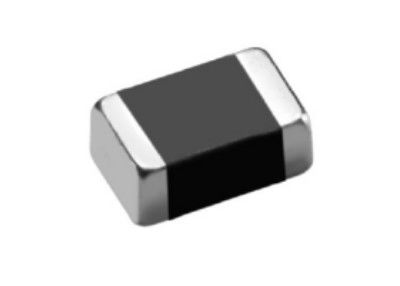

Indutores de chip multicamadas, bobina condutora alta q, conta de ferrite, 0402 0603 0805 1206 1-300ma, corrente 0.047-100uh, indutância
O que é um indutor multicamada?
Um indutor multicamadas contém um primeiro padrão de bobina condutora e um segundo padrão de bobina condutora que estão dispostos em duas camadas na parte superior de um corpo multicamadas e são conectados eletricamente de maneira consecutiva em série a mais 2 padrões de bobina condutora dispostos no parte inferior do corpo multicamadas e, portanto, formando uma bobina em espiral.
| Categoria |
Indutância |
Atual |
Tamanho |
Uma série de |
Download |
|
Indutor Multicamada
|
0,047 a 3,3uH |
25 a 10mA |
1005402 polegadas |
CMFL0402 |
Série CMFL.pdf |
| 0,047 a 33uH |
50 a 1mA |
1608603 polegadas |
CMFL0603 |
| 0,047 a 47uH |
300 a 4mA |
2012805 polegadas |
CMFL0805 |
| 0,047 a 100uH |
300 a 4mA |
32161206 polegadas |
CMFL1206 |
Dimensão (mm)
| PARTE NO. |
UM(mm) |
B(mm) |
C(mm) |
D(mm) |
Quantidade mínima |
| CMFL0402 |
1,0±0,15 |
0,5±0,15 |
0,5±0,15 |
0,25±0,1 |
10000 unidades/carretel |
| CMFL0603 |
1,6±0,15 |
0,8±0,15 |
0,8±0,15 |
0,3±0,2 |
4000 unidades/carretel |
| CMFL0805 |
2,0±0,2 |
1,25±0,2 |
0,85±0,2 |
0,5±0,3 |
4000 unidades/carretel |
| 1,25±0,2 |
| CMFL1206 |
3,2±0,2 |
1,6±0,2 |
0,85±0,2 |
0,5±0,3 |
4000 unidades/carretel |
| 1,1±0,2 |
Desempenhos Elétricos
Indutores de chip TIPO CMFL0402
| Número da peça |
Indutância |
Fator mínimo de qualidade |
Frequência de teste L,Q |
Frequência mínima auto-ressonante |
DC máx. |
Corrente nominal máxima |
Grossura |
| ,L/Q |
Resistência |
| Unidades |
UH |
- |
MHz |
MHz |
Ah |
mA |
mm (polegada) |
| Símbolo |
L0A |
P |
Frequência. |
SRF |
RDC |
Ir |
T |
| CMFL0402-47NK |
0,047 |
10 |
50 |
220 |
0,45 |
25 |
0,5±0,15 |
| CMFL0402-68NK |
0,068 |
10 |
50 |
210 |
0,45 |
25 |
| CMFL0402-82NK |
0,082 |
10 |
50 |
200 |
0,45 |
25 |
| CMFL0402-R10K |
0,1 |
10 |
50 |
200 |
0,8 |
25 |
| CMFL0402-R12K |
0,12 |
10 |
25 |
165 |
0,8 |
25 |
| CMFL0402-R15K |
0,15 |
10 |
25 |
140 |
0,9 |
25 |
| CMFL0402-R18K |
0,18 |
10 |
25 |
120 |
0,9 |
25 |
| CMFL0402-R22K |
0,22 |
10 |
25 |
110 |
1.2 |
25 |
| CMFL0402-R27K |
0,27 |
15 |
25 |
95 |
1.2 |
25 |
| CMFL0402-R33K |
0,33 |
15 |
25 |
85 |
1,25 |
18 |
| CMFL0402-R39K |
0,39 |
20 |
10 |
85 |
0,6 |
15 |
| CMFL0402-R47K |
0,47 |
20 |
10 |
80 |
0,7 |
15 |
| CMFL0402-R56K |
0,56 |
50 |
10 |
75 |
0,8 |
15 |
| CMFL0402-R68K |
0,68 |
20 |
10 |
70 |
0,9 |
15 |
| CMFL0402-R82K |
0,82 |
20 |
10 |
65 |
0,9 |
15 |
| CMFL0402-1R0K |
1 |
20 |
10 |
60 |
1 |
15 |
| CMFL0402-1R2K |
1.2 |
20 |
10 |
55 |
1,25 |
15 |
| CMFL0402-1R5K |
1,5 |
20 |
10 |
50 |
1.4 |
15 |
| CMFL0402-1R8K |
1,8 |
20 |
10 |
45 |
1,55 |
15 |
| CMFL0402-2R2K |
2.2 |
20 |
10 |
40 |
1.7 |
10 |
| CMFL0402-2R7K |
2.7 |
20 |
10 |
22 |
2 |
10 |
| CMFL0402-3R3K |
3.3 |
20 |
10 |
20 |
2,35 |
10 |
CMFL0603 TIPO Indutor de Chip Multicamada
| Número da peça |
Indutância |
Qualidade mínima |
Teste L,Q |
Mín.Auto- |
DC máx. |
Classificação máxima |
Grossura |
| ressonante |
| Fator |
Frequência,L/Q |
Freqüência |
Resistência |
Atual |
| Unidades |
UH |
- |
MHz |
MHz |
Ah |
mA |
mm (polegada) |
| Símbolo |
L0A |
P |
Frequência. |
SRF |
RDC |
Ir |
T |
| CMFL0603-R18K |
0,18 |
15 |
25 |
165 |
0,6 |
50 |
0,8±0,15 |
| CMFL0603-R22K |
0,22 |
15 |
25 |
150 |
0,6 |
50 |
| CMFL0603-R27K |
0,27 |
15 |
25 |
136 |
0,8 |
50 |
| CMFL0603-R33K |
0,33 |
15 |
25 |
125 |
0,85 |
35 |
| CMFL0603-R39K |
0,39 |
15 |
25 |
110 |
1 |
35 |
| CMFL0603-R47K |
0,47 |
15 |
25 |
105 |
1,35 |
35 |
| CMFL0603-R56K |
0,56 |
15 |
25 |
95 |
1,55 |
35 |
| CMFL0603-R68K |
0,68 |
15 |
25 |
90 |
1.7 |
35 |
| CMFL0603-R82K |
0,82 |
15 |
25 |
85 |
2.1 |
25 |
| CMFL0603-1R0K |
1,0 |
35 |
10 |
90 |
0,7 |
25 |
| CMFL0603-1R2K |
1.2 |
35 |
10 |
85 |
0,8 |
25 |
| CMFL0603-1R5K |
1,5 |
35 |
10 |
80 |
0,95 |
25 |
| CMFL0603-1R8K |
1,8 |
35 |
10 |
75 |
1,15 |
25 |
| CMFL0603-2R2K |
2.2 |
35 |
10 |
70 |
1,25 |
15 |
| CMFL0603-2R7K |
2.7 |
35 |
10 |
45 |
1,35 |
15 |
| CMFL0603-3R3K |
3.3 |
35 |
10 |
40 |
1,55 |
15 |
| CMFL0603-3R9K |
3.9 |
35 |
10 |
35 |
1.7 |
15 |
| CMFL0603-4R7K |
4.7 |
35 |
10 |
33 |
2.1 |
15 |
| CMFL0603-5R6K |
5.6 |
35 |
4 |
22 |
1,55 |
5 |
| CMFL0603-6R8K |
6.8 |
35 |
4 |
20 |
1.7 |
5 |
| CMFL0603-8R2K |
8.2 |
35 |
4 |
18 |
2.1 |
5 |
| CMFL0603-100K |
10 |
30 |
2 |
17 |
1,85 |
3 |
| CMFL0603-120K |
12 |
30 |
2 |
15 |
2.1 |
3 |
| CMFL0603-150K |
15 |
20 |
1 |
14 |
1.7 |
1 |
| CMFL0603-180K |
18 |
20 |
1 |
13 |
1,85 |
1 |
| CMFL0603-220K |
22 |
20 |
1 |
11 |
2.1 |
1 |
| CMFL0603-270K |
27 |
20 |
1 |
10 |
2,75 |
1 |
| CMFL0603-330K |
33 |
20 |
1 |
9 |
2,95 |
1 |
TIPO CMFL0805 Indutor Multicamada
| Número da peça |
Indutância |
Qualidade mínima |
Teste L,Q |
Mín.Auto- |
DC máx. |
Classificação máxima |
Grossura |
| Fator |
Frequência,L/Q |
ressonante |
Resistência |
Atual |
| Freqüência |
| Unidades |
UH |
- |
MHz |
MHz |
Ah |
mA |
mm (polegada) |
| Símbolo |
L0A |
P |
SRF |
RDC |
Ir |
Ir |
T |
| CMFL0805-47NK |
0,047 |
15 |
50 |
320 |
0,2 |
300 |
0,85±0,2 |
| CMFL0805-68NK |
0,068 |
15 |
50 |
280 |
0,2 |
300 |
| CMFL0805-82NK |
0,082 |
15 |
50 |
255 |
0,2 |
300 |
| CMFL0805-R10K |
0,1 |
20 |
25 |
235 |
0,3 |
250 |
| CMFL0805-R12K |
0,12 |
20 |
25 |
220 |
0,3 |
250 |
| CMFL0805-R15K |
0,15 |
20 |
25 |
200 |
0,4 |
250 |
| CMFL0805-R18K |
0,18 |
20 |
25 |
185 |
0,4 |
250 |
| CMFL0805-R22K |
0,22 |
20 |
25 |
170 |
0,5 |
250 |
| CMFL0805-R27K |
0,27 |
20 |
25 |
150 |
0,5 |
250 |
| CMFL0805-R33K |
0,33 |
20 |
25 |
145 |
0,55 |
250 |
| CMFL0805-R39K |
0,39 |
25 |
25 |
135 |
0,65 |
250 |
| CMFL0805-R47K |
0,47 |
25 |
25 |
125 |
0,65 |
250 |
| CMFL0805-R56K |
0,56 |
25 |
25 |
115 |
0,75 |
150 |
| CMFL0805-R68K |
0,68 |
25 |
25 |
105 |
0,8 |
150 |
| CMFL0805-R82K |
0,82 |
25 |
25 |
100 |
1 |
150 |
| CMFL0805-1R0K |
1,0 |
45 |
10 |
95 |
0,4 |
50 |
| CMFL0805-1R2K |
1.2 |
45 |
10 |
85 |
0,5 |
50 |
| CMFL0805-1R5K |
1,5 |
45 |
10 |
80 |
0,5 |
50 |
| CMFL0805-1R8K |
1,8 |
45 |
10 |
75 |
0,6 |
50 |
| CMFL0805-2R2K |
2.2 |
45 |
10 |
70 |
0,65 |
30 |
| CMFL0805-2R7K |
2.7 |
45 |
10 |
45 |
0,75 |
30 |
| CMFL0805-3R3K |
3.3 |
45 |
10 |
41 |
0,8 |
30 |
| CMFL0805-3R9K |
3.9 |
45 |
10 |
38 |
0,9 |
30 |
| CMFL0805-4R7K |
4.7 |
45 |
10 |
35 |
1 |
30 |
| CMFL0805-5R6K |
5.6 |
50 |
4 |
32 |
0,9 |
15 |
| CMFL0805-6R8K |
6.8 |
50 |
4 |
29 |
1 |
15 |
| CMFL0805-8R2K |
8.2 |
50 |
4 |
26 |
1.1 |
15 |
| CMFL0805-100K |
10 |
50 |
2 |
24 |
1,15 |
15 |
| CMFL0805-120K |
12 |
50 |
2 |
22 |
1,25 |
15 |
| CMFL0805-150K |
15 |
30 |
1 |
19 |
0,8 |
5 |
| CMFL0805-180K |
18 |
30 |
1 |
18 |
0,9 |
5 |
| CMFL0805-220K |
22 |
30 |
1 |
16 |
1.1 |
5 |
| CMFL0805-270K |
27 |
30 |
1 |
14 |
1,15 |
5 |
1,25±0,2 |
| CMFL0805-330K |
33 |
30 |
0,4 |
13 |
1,25 |
5 |
Grânulo de ferrite TIPO CMFL1206
| Número da peça |
Indutância |
Qualidade mínima |
Teste L,Q |
Mín.Auto- |
DC máx. |
Classificação máxima |
Grossura |
| Fator |
Frequência,L/Q |
ressonante |
Resistência |
| Freqüência |
Atual |
| Unidades |
UH |
- |
MHz |
MHz |
Ah |
mA |
mm (polegada) |
| Símbolo |
L0A |
P |
Frequência. |
SRF |
RDC |
Ir |
T |
| CMFL1206-47NK |
0,047 |
20 |
50 |
320 |
0,15 |
300 |
0,85±0,2 |
| CMFL1206-68NK |
0,068 |
20 |
50 |
280 |
0,25 |
300 |
| CMFL1206-R10K |
0,1 |
20 |
25 |
235 |
0,25 |
250 |
| CMFL1206-R12K |
0,12 |
20 |
25 |
220 |
0,3 |
250 |
| CMFL1206-R15K |
0,15 |
20 |
25 |
200 |
0,3 |
250 |
| CMFL1206-R18K |
0,18 |
20 |
25 |
185 |
0,4 |
250 |
| CMFL1206-R22K |
0,22 |
20 |
25 |
170 |
0,4 |
250 |
| CMFL1206-R27K |
0,27 |
20 |
25 |
150 |
0,5 |
250 |
| CMFL1206-R33K |
0,33 |
25 |
25 |
145 |
0,6 |
250 |
| CMFL1206-39K |
0,39 |
25 |
25 |
135 |
0,5 |
200 |
| CMFL1206-R47K |
0,47 |
25 |
25 |
125 |
0,6 |
200 |
| CMFL1206-R56K |
0,56 |
25 |
25 |
115 |
0,7 |
150 |
| CMFL1206-R68K |
0,68 |
25 |
25 |
105 |
0,8 |
150 |
| CMFL1206-R82K |
0,82 |
25 |
25 |
100 |
0,9 |
150 |
| CMFL1206-1R0K |
1,0 |
45 |
10 |
65 |
0,4 |
100 |
| CMFL1206-1R2K |
1.2 |
45 |
10 |
60 |
0,5 |
100 |
| CMFL1206-1R5K |
1,5 |
45 |
10 |
55 |
0,5 |
50 |
| CMFL1206-1R8K |
1,8 |
45 |
10 |
50 |
0,5 |
50 |
| CMFL1206-2R2K |
2.2 |
45 |
10 |
45 |
0,6 |
50 |
| CMFL1206-2R7K |
2.7 |
45 |
10 |
41 |
0,6 |
50 |
| CMFL1206-3R3K |
3.3 |
45 |
10 |
38 |
0,7 |
50 |
| CMFL1206-3R9K |
3.9 |
45 |
10 |
35 |
0,8 |
50 |
| CMFL1206-4R7K |
4.7 |
45 |
10 |
32 |
0,9 |
50 |
| CMFL1206-5R6K |
5.6 |
50 |
4 |
29 |
0,7 |
25 |
| CMFL1206-6R8K |
6.8 |
50 |
4 |
26 |
0,8 |
25 |
| CMFL1206-8R2K |
8.2 |
50 |
4 |
24 |
0,8 |
25 |
| CMFL1206-100K |
10 |
50 |
2 |
22 |
1 |
25 |
| CMFL1206-120K |
12 |
50 |
2 |
19 |
1.05 |
15 |
| CMFL1206-150K |
15 |
35 |
1 |
18 |
0,7 |
5 |
| CMFL1206-180K |
18 |
35 |
1 |
16 |
0,7 |
5 |
| CMFL1206-220K |
22 |
35 |
1 |
15 |
0,8 |
5 |
| CMFL1206-270K |
27 |
35 |
1 |
14 |
0,9 |
5 |
| CMFL1206-330K |
33 |
35 |
0,4 |
13 |
1.05 |
5 |
1,1±0,2 |
| CMFL1206-470K |
47 |
40 |
2 |
10 |
3 |
5 |
| CMFL1206-680K |
68 |
40 |
1 |
9 |
3.4 |
4 |
| CMFL1206-101K |
100 |
40 |
1 |
8 |
3.8 |
4 |
Tipos de indutores multicamadas
Existem muitos tipos diferentes de indutores multicamadas e na aolittel produzimos muitos dos tipos mais comuns categorizados por tamanho/dimensão da caixa, corrente nominal máxima, indutância nominal, resistência DC, tipo de embalagem e tolerância. Os filtros paramétricos em nosso site podem ajudar a refinar os resultados da sua pesquisa dependendo das especificações exigidas.
Os tamanhos mais comuns para resistência DC são 100 mΩ, 300 mΩ e 500 mΩ. Também oferecemos indutores multicamadas com resistência DC de até 11,5 Ω. A indutância nominal pode estar entre 2 nH e 100 µH, com os indutores multicamadas mais comuns tendo uma indutância nominal de 4,7 nH, 100 nH, 1 µH ou 10 µH.
Aplicações para indutores multicamadas
Os indutores multicamadas podem ser usados em sistemas e aplicações de comunicação móvel que requerem supressão de ruído em alta frequência e correspondência de impedância. Em aplicações de alta frequência, os indutores multicamadas podem ser usados em módulos de processamento de sinais, como telefones celulares, Bluetooth, WLANs e sintonizadores.
Escolhendo o indutor multicamada correto
Ao procurar os indutores multicamadas certos, com a pesquisa paramétrica FutureElectronics.com, você pode filtrar os resultados por vários atributos: por Tolerância (± 30%, ± 10%, ± 5%,…), Tamanho/Dimensão da Caixa ( 0402, 0603, 0805,…) e corrente nominal máxima (até 1,2 A), para citar alguns. Você poderá encontrar o indutor multicamada certo de vários fabricantes que pode ser usado como indutores de chip multicamadas, indutores SMD (montagem em superfície) ou para um indutor elétrico
Por favor verifique seu email!
