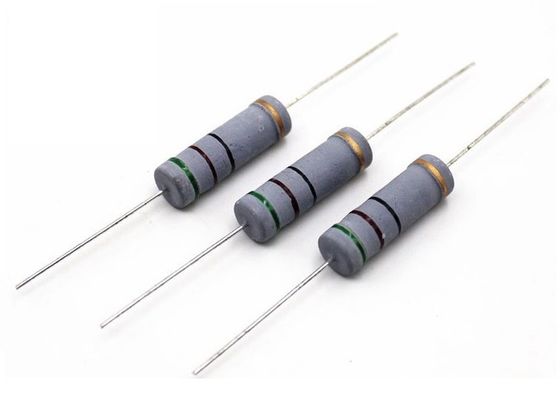

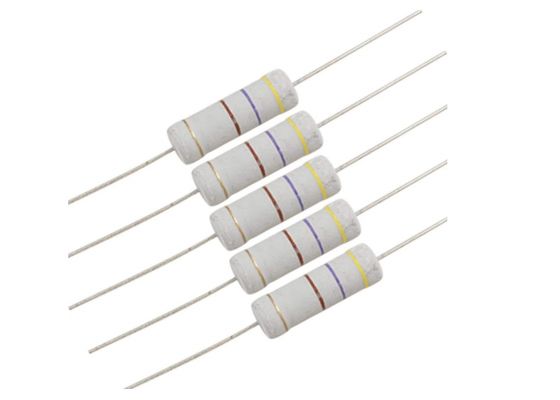

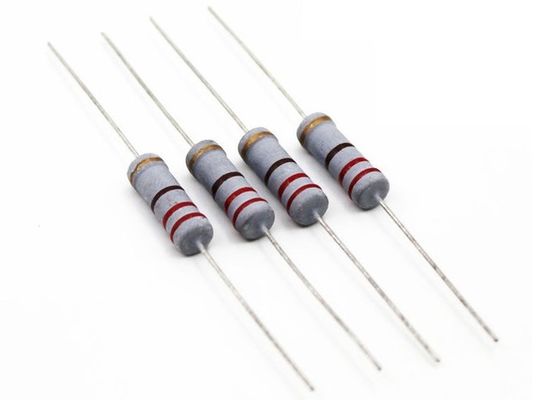

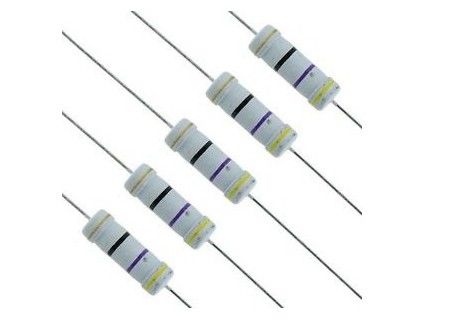

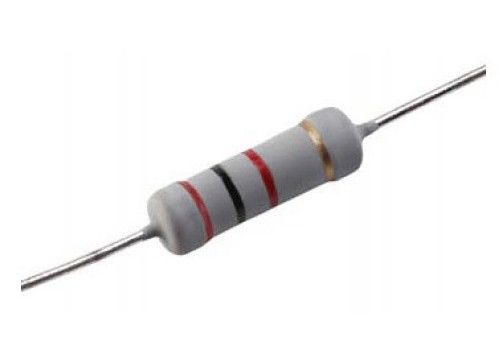

Miniaturizado MOF resistor de filme de óxido metálico não inflamável 470R 5W 700V 470 Ohm 2485 Cinza inserção automática
Características
● Miniaturizado 50% menor em comparação com os modelos existentes
● Não flúvel
● Alta confiabilidade
● Inserção automática
● Normas de referência IEC 60115-2, IEC 60115-4, JIS C 5201-4, EIAJ RC-2138
● Compatível com a RoHS
Área de aplicação
Esta especificação está disponível para resistores de película de óxido metálico fabricados pela Aolittel Technology Co., Ltd., está em conformidade com o teste RoHS de substâncias relacionadas com o ambiente.
Designação do tipo (exemplo)
A designação do tipo deve ter a seguinte forma e conforme especificado.
MOF Quatro por centoW 10K J T52
MOF: Tipo- Resistente de película de óxido metálico
1/4W: Potência nominal
Normal Pequeno
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS
5W
10K: Valor nominal da resistência da série E-24 da série E-96
J: Tolerância à resistência J ± 5% G ± 2% F ± 1%
T52:
Formulário
Tipo P
Tipo M
Tipo MB
Tipo FK1
Tipo FK2
Tipo FKK
Potência nominal
A potência nominal é a potência máxima que pode ser carregada continuamente a uma temperatura ambiente especificada.
70°C,como indicado no quadro 1; contudo, quando a temperatura ambiente exceder 70°C, deve determinar-se a potência nominal
da curva de desvalorização.
Tipo
|
Potência nominal
|
Máximo de funcionamento tensão |
Sobrecarga máxima tensão |
Resistência dielétrica tensão |
Resistência Distância ((Ω) |
|
Tamanho normal | MOF1/4W | 0.25W | 250 V | 500 V | 500 V | 0.1Ω~100KΩ |
MOF1/2W | 0.5W | 350 V | 700 V | 700 V | 0.1Ω~100KΩ | |
MOF1W | 1W | 500 V | 800 V | 900 V | 0.1Ω~100KΩ | |
MOF2W | 2W | 500 V | 1000 V | 1000 V | 0.1Ω~100KΩ | |
MOF3W | 3W | 500 V | 1000 V | 1000 V | 0.1Ω~100KΩ | |
MOF5W | 5W | 500 V | 1000 V | 1000 V | 0.1Ω~100KΩ | |
Dimensões pequenas | MOF1/2WS | 0.5W | 350 V | 700 V | 500 V | 0.1Ω~100KΩ |
MOF1WS | 1W | 350 V | 800 V | 700 V | 0.1Ω~100KΩ | |
MOF2WS | 2W | 500 V | 1000 V | 1000 V | 0.1Ω~100KΩ | |
MOF3WS | 3W | 500 V | 1000 V | 1000 V | 0.1Ω~100KΩ | |
MOF5WS | 5W | 500 V | 1000 V | 1000 V | 0.1Ω~100KΩ |
Diagrama de estrutura
A construção da resistência (série MOF) deve ser a seguinte:
Não |
Ponto |
Materiais |
1 |
Núcleo cerâmico |
É utilizada cerâmica com alto teor de alumínio. |
2 |
Elementos de resistência |
O elemento de resistência deve ser constituído por uma película de óxido metálico. |
3 |
Terminal |
Capuz de ferro. |
4 |
Conexão |
O fio de chumbo, revestido com solda, deve ser montado nas tampas por processo de soldadura. |
5 |
Fios de chumbo |
Fios aquecidos soldados ou enlatados. |
6 |
Pintura de acabamento |
É utilizada resina de silício, conforme a especificação UL-94V-0 Não inflamável. |
7 |
Indicação |
Código de cores. |
Cor do corpo do resistor
Tamanho normal | Dimensões pequenas | ||
Tipo | Cores | Tipo | Cores |
MOF1/4W, MOF1/2W, MOF1W, MOF2W, MOF3W, MOF5W |
Cinzento |
MOF1/2WS, MOF1WS, MOF2WS, MOF3WS, MOF5WS |
Rosa |
Dimensões externas
1) Tipo P
Tipo | Dimensões | |||||
Tamanho normal |
Pequeno tamanho |
Eu... | L | ψD | ψd | H |
MOF1/4W | MOF1/2WS | 60 | 6.5±0.5 | 2.3±0.5 | 0.45±0.05 | 28.0±2.0 |
MOF1/2W | MOF1WS | 60 | 9.0±0.5 | 3.2±0.5 | 0.50±0.05 | 28.0±2.0 |
MOF1W | MOF2WS | 60 | 11.5±1.0 | 4.5±0.5 | 0.7 0±0.05 | 25.0±2.0 |
81 | 11.5±1.0 | 4.5±0.5 | 0.7 0±0.05 | 35.0±2.0 | ||
94 | 11.5±1.0 | 4.5±0.5 | 0.7 0±0.05 | 42.0±2.0 | ||
MOF2W | MOF3WS | 60 | 15.0±1.0 | 5.0±0.5 | 0.70±0.05 | 23.0±2.0 |
70 | 15.0±1.0 | 5.0±0.5 | 0.70±0.05 | 28 ± 2.0 | ||
81 | 15.0±1.0 | 5.0±0.5 | 0.70±0.05 | 33.0±2.0 | ||
94 | 15.0±1.0 | 5.0±0.5 | 0.70±0.05 | 40.0±2.0 | ||
MOF3W | MOF5WS | 81 | 17.5±1.0 | 6.0±0.5 | 0.70±0.05 | 38.0±2.0 |
MOF5W | 94 | 24.5±1.0 | 8.0±0.5 | 0.70±0.05 | 35.0±2.0 |
2) Agrafamento por chumbo axial -- Tipo Txx
Tipo |
Gravação |
Dimensões | ||||||||||
Tamanho normal |
Pequeno tamanho |
L | W | P |
L1-L2 Max. - O quê? |
T |
Z Max. - O quê? |
R Max. - O quê? |
t Max. - O quê? |
e Max. - O quê? |
S Max. - O quê? |
|
MOF1/4W | MOF1/2WS | T26 | 6.0±0.5 | 26+1-0 | 5 ± 0.5 | 0.5 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T52 | 6.0±0.5 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
MOF1/2W | MOF1WS | T52 | 9.0±1.0 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
MOF1W | MOF2WS | T52 | 11.0±1.0 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 11.0±1.0 | 73±1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
MOF2W | MOF3WS | T52 | 15.0±1.0 | 52 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 15.0±1.0 | 73±1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
T84 | 15.0±1.0 | 84 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
MOF3W | MOF5WS | T84 | 17.5±1.5 | 84 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
MOF5W | T84 | 24.5±1.5 | 84 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
3) Tipo MB
Capacidade de produção |
Dimensões (mm) | |||||||
D | L | P±1.0 | H1±1.0 | H2±0.5 | D ± 0.05 | t±0.15 | qMax | |
1/2w, 1w | 3.2±0.5 | 9.5±0.5 | 12.5/15 | 10.5 | 4.5 | 0.50 | 1.2 | 3 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 20 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
3W5WS | 6.0±1.0 | 17.5±1.0 | 25 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
5W | 8.0±1.0 | 24.5±1.0 | 30 | 10.5 | 4.5 | 0.70 | 1.25 | 3 |
4) Tipo M
Capacidade de produção |
Dimensões (mm) | |||
ΦD | L | P±1.0 | H±1.0 | |
1/8w,1/6w | 10,8 ± 0.3 | 3.2±0.5 | 6 | 8 |
1/4w,1/2w | 2.3±0.5 | 6.5±0.5 | 10 | 8 |
1/2w, 1w | 3.5±0.5 | 9.5±0.5 | 12.5/15 | 10 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 20 | 10 |
3w | 6.0±1.0 | 17.5±1.0 | 25 | 10 |
5w | 8.0±1.0 | 24.5±1.0 | 30 | 10 |
5) Tipo MK
Capacidade de produção |
Dimensões (mm) | ||||
D | L | P±1.0 | H±1.0 | H1±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.5±0.5 | 12.5 | 10 | 4.5 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10 | 4.5 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 20 | 10 | 4.5 |
3W5WS | 6.0±1.0 | 17.5±1.0 | 25 | 10 | 4.5 |
6) Tipo F
Capacidade de produção | Dimensões (mm) | ||||
ΦD | L | P±2.0 | E Max | H±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.5±0.5 | 6 | 3.5 | 5 a 8 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 8 | 3.5 | 5 a 8 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 8 | 3.5 | 5 a 8 |
3w | 6.0±1.0 | 17.5±1.0 | 8 | 3.5 | 5 a 8 |
7) Tipo FK2
Capacidade de produção |
Dimensões (mm) | ||||
ΦD | L | P±2.0 | E Max | H±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.5±0.5 | 6 | 3.5 | 5 a 8 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 8 | 3.5 | 5 a 8 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 8 | 3.5 | 5 a 8 |
3w | 6.0±1.0 | 17.5±1.0 | 8 | 3.5 | 5 a 8 |
8) Tipo FKK
Capacidade de produção |
Dimensões ((mm) | |||||
ΦD | L | P±1.0 | E Max | H1±1.0 | H2±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.5±0.5 | 5 a 7 | 3.5 | 8 | 4.5 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 5 a 9 | 3.5 | 8 | 4.5 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 5 a 9 | 3.5 | 8 | 4.5 |
3w | 6.0±1.0 | 17.5±1.0 | 5 a 10 | 3.5 | 8 | 4.5 |
Pacote
A.Lança em embalagem de caixa (embalagem Ammo) Tamanho e quantidade da caixa de embalagem
Tipo |
Formulário |
Quantidade |
Dimensões (mm) | |||
Tamanho normal |
Pequeno tamanho |
L | W | H | ||
MOF1/4W | MOF1/2WS | T26 | 5000 PCS | 260 | 50 | 100 |
T52 | 5000 PCS | 260 | 80 | 100 | ||
MOF1/2W | MOF1WS | T52 | 2000 PCS | 260 | 80 | 85 |
MOF1W | MOF2WS | T52 | 1000 PCS | 260 | 80 | 85 |
T73 | 1000 PCS | 260 | 95 | 92 | ||
MOF2W | MOF3WS | T52 | 1000 PCS | 260 | 80 | 100 |
T73 | 1000 PCS | 260 | 95 | 92 | ||
MOF3W | MOF5WS | T84 | 500 PCS | 260 | 110 | 75 |
MOF5W | T84 | 250 PCS | 260 | 110 | 75 |
B. fita adesiva na caixa Bulk (Ammo Bulk) Tamanho e quantidade da caixa de embalagem
Tipo |
Formulário |
Quantidade |
Dimensões (mm) | |||
Tamanho normal |
Pequeno tamanho |
L | W | H | ||
MOF1/4W | MOF1/2WS | P | 10000 PCS | 240 | 140 | 76 |
Moagem | 10000 PCS | 240 | 140 | 76 | ||
MOF1/2W | MOF1WS | P | 5000 PCS | 240 | 140 | 76 |
Moagem | 5000 PCS | 240 | 140 | 76 | ||
MOF1W | MOF2WS | P | 2000 PCS | 240 | 140 | 76 |
Moagem | 2000 PCS | 240 | 140 | 76 | ||
MOF2W | MOF3WS | P | 2000 PCS | 240 | 140 | 76 |
Moagem | 2000 PCS | 240 | 140 | 76 | ||
MOF3W | MOF5WS | P | 100 PCS | 240 | 140 | 76 |
Moagem | 250 PCS | 240 | 140 | 76 | ||
MOF5W | P | 50 PCS | 240 | 140 | 76 | |
Moagem | 50 PCS | 240 | 140 | 76 |
Vista de fábrica
Definição da resistência de filme de óxido metálico
O resistor de filme de óxido metálico é um tipo de resistor fixo, que usa filme de óxido metálico como elemento resistivo para limitar o fluxo de corrente elétrica a um certo nível.
O que é óxido de metal?
O óxido metálico é um composto metálico, que é formado devido à ligação química entre o átomo de oxigênio e outros elementos.Composto metálico composto por dois ou mais tipos diferentes de átomos, tais como (estado com oxigénio)Nos resistores de filme de óxido metálico, o filme é construído utilizando o óxido de estanho.
O que é óxido de estanho?
O óxido de estanho é um tipo de composto metálico, que é formado devido à ligação química entre o átomo de oxigênio e o estanho.
Construção de resistores de película de óxido metálico
A construção do resistor de filme de óxido metálico é quase semelhante aos resistores de filme de metal.A principal diferença entre o resistor de filme de óxido metálico e o resistor de filme de metal é o material utilizado para a construção do filme.
No resistor de filme metálico, o filme é construído usando os metais, como níquel cromo, enquanto nos resistores de filme de óxido metálico, o filme é construído usando o óxido metálico, como óxido de estanho.
O resistor de filme de óxido metálico é feito revestindo o núcleo cerâmico com óxido metálico, como óxido de estanho.A resistividade do filme de óxido metálico depende principalmente da quantidade de óxido de antimónio adicionado ao óxido de estanho.
A película feita de óxido de estanho e óxido de antimônio atua como o elemento resistivo à corrente elétrica.O núcleo de cerâmica atua o material isolante para a eletricidadePor isso, o núcleo cerâmico não permite que o calor atravesse. Assim, estes resistores podem suportar altas temperaturas.
As tampas metálicas são montadas em ambas as extremidades do elemento resistivo.Os resistores de filme de óxido metálico são capazes de resistir a temperaturas mais elevadas do que os resistores de filme metálico e de filme de carbono.
No resistor de filme de óxido metálico, a resistência desejada é alcançada cortando o filme de óxido metálico de forma helicoidal ao longo do seu comprimento.O corte do filme de óxido metálico é interrompidoOs lasers são geralmente utilizados para cortar o filme de óxido metálico de forma helicoidal.
A resistência do resistor de filme de óxido de metal depende da quantidade de óxido de antimônio adicionado, da espessura da camada de filme de óxido de metal e da largura do corte helicoidal de filme de óxido de metal
A resistência do resistor de filme de óxido metálico depende da quantidade de óxido de antimônio adicionado ao óxido de estanho, da espessura da camada de filme de óxido metálico,e a largura da película helicoidal de óxido metálico cortada.
