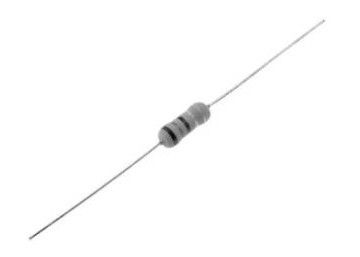

Potência nominal 0,25W 0,5W 0,6W 1W 2W 3W Resistente de película de metal fusível à prova de fogo rápido 0,1OHM-1KOHM fita ou a granel
Área de aplicação
Esta especificação está disponível para o resistor de filme metálico fusível fabricado pela AOLITTEL TECHNOLOGY CO., LTD, está em conformidade com o teste RoHS de substâncias relacionadas com o ambiente.
Dimensões externas
Tipo P
A 5a faixa de cores; tipo FUS em White.
Unidade: mm
| Tipo |
Dimensões |
|
Tamanho normal
|
Pequeno tamanho
|
Eu... |
L±1.0 |
ψD |
ψd±0.05 |
H±2.0 |
| FR1/4W |
FR1/2WS |
60 |
6.5 |
2.3±0.5 |
0.45 |
28 |
| FR1/2W |
FR1WS |
60 |
9.0 |
3.2±0.5 |
0.50 |
28. |
| FR1W |
FR2WS |
60 |
11.5 |
4.5±1.0 |
0.68 |
25 |
| 73 |
11.5 |
4.5±1.0 |
0.68 |
31 |
| FR2W |
FR3WS |
60 |
15.5 |
5.0±1.0 |
0.68 |
23 |
| 81 |
15.5 |
5.0±1.0 |
0.68 |
33 |
| 94 |
15.5 |
5.0±1.0 |
0.68 |
40 |
| FR3W |
FR5WS |
94 |
17.5 |
6.0±1.0 |
0.68 |
38 |
| FR5W |
94 |
24.5 |
8.0±1.0 |
0.68 |
35 |
Tipo de cinta de chumbo axial-Txx
| Tipo |
Gravação
|
Dimensões |
|
Tamanho normal
|
Pequeno tamanho
|
L |
W |
P |
L1-L2
Max. - O quê?
|
T |
Z
Max. - O quê?
|
R
Max. - O quê?
|
t
Max. - O quê?
|
e
Max. - O quê?
|
S
Max. - O quê?
|
| FR1/4W |
FR1/2WS |
T26 |
6.5±0.5 |
26+1-0 |
5 ± 0.5 |
0.5 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.5±0.5 |
52 ± 1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR1/2W |
FR1WS |
T52 |
9.0±1.0 |
52 ± 1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR1W |
FR2WS |
T52 |
11.5±1.0 |
52 ± 1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T67 |
11.5±1.0 |
67±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR2W |
FR3WS |
T52 |
15.5±1.0 |
52 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.5±1.0 |
73±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.5±1.0 |
84 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR3W |
FR5WS |
T84 |
17.5±1.5 |
84 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| FR5W |
T84 |
24.5±1.5 |
84 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
Tipo MB Tipo M Tipo MK
Tipo MB
|
Capacidade de produção
|
Dimensões (mm) |
| D |
L |
P±1.0 |
H1±1.0 |
H2±0.5 |
t±0.15 |
qMax |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
12.5/15 |
10.5 |
4.5 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
1.25 |
3 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
1.25 |
3 |
Tipo M
|
Capacidade de produção
|
Dimensões (mm) |
| ΦD |
L |
P±1.0 |
H± 1.0 |
| 1/4w,1/2w |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w, 1w |
3.5±0.5 |
9.0±1.0 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
Tipo MK
|
Capacidade de produção
|
Dimensões (mm) |
| D |
L |
P±1.0 |
H± 1.0 |
H1±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
Tipo F &FK2Type&FKK Tipo
Tipo F
|
Capacidade de produção
|
Dimensões (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H± 1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
6 |
3.5 |
5 a 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 a 8 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 a 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 a 8 |
Tipo FK2
|
Capacidade de produção
|
Dimensões (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H± 1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
6 |
3.5 |
5 a 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 a 8 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 a 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 a 8 |
Tipo FKK
|
Capacidade de produção
|
Dimensões ((mm) |
| ΦD |
L |
P±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.0±1.0 |
5 a 7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5 a 9 |
3.5 |
8 |
4.5 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
5 a 9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5 a 10 |
3.5 |
8 |
4.5 |
Numeração das peças
FR 1/2 W 10Ω J T52
FR: Tipo de resistor de película metálica fundível
1/2 W: Potência nominal
Tamanho normal: 1/4W, 1/2W, 1W, 2W, 3W
Dimensões pequenas: 1/2WS,1WS,2WS,3WS,5WS
10Ω: Valor nominal da resistência da série E-24
J: Tolerância de resistência J=±5% K=±1%
T52 : Formulário P Tipo,M Tipo,MB Tipo,FK1 Tipo,FK2 Tipo,FKK Tipo
Potência nominal
A potência nominal é a potência máxima que pode ser carregada continuamente a uma temperatura ambiente especificada.
70°C,como indicado no quadro 1; contudo, quando a temperatura ambiente exceder 70°C, deve ser determinada a potência nominal
da curva de desvalorização de Fig.1.
Tabela 1
|
Tipo
|
Potência nominal
|
Máximo aberto
Voltagem
|
Resistência dielétrica
tensão
|
Distância de resistência (Ohm)
|
| Tamanho normal |
FR1/4W |
0.25W |
150 V |
300 V |
0.1 ~ 1K Ohm |
| FR1/2W |
0.5W |
250 V |
350 V |
0.1 ~ 1K Ohm |
| FR1W |
1W |
250 V |
350 V |
0.1 ~ 1K Ohm |
| FR2W |
2W |
250 V |
400 V |
0.1 ~ 1K Ohm |
| FR3W |
3W |
300 V |
400 V |
0.1 ~ 1K Ohm |
| FR5W |
5W |
300 V |
400 V |
0.1 ~ 1K Ohm |
| Dimensões pequenas |
FR1/2WS |
0.5W |
250 V |
300 V |
0.1 ~ 1K Ohm |
| FR1WS |
1W |
250 V |
350 V |
0.1 ~ 1K Ohm |
| FR2WS |
2W |
250 V |
350 V |
0.1 ~ 1K Ohm |
| FR3WS |
3W |
300 V |
400 V |
0.1 ~ 1K Ohm |
| FR5WS |
5W |
300 V |
400 V |
0.1 ~ 1K Ohm |
Figura 1 Curva de redução da potência
Voltagem nominal
A tensão nominal é a tensão CC ou AC ((RMS na frequência de potência) que corresponde
A potência nominal e o seu valor são calculados com base na fórmula seguinte.
E=√(P×R) Onde E: Tensão nominal ((V)
P: Potência nominal ((W)
R: Resistência nominal ((Ω)
Intervalo de temperatura de funcionamento: -55°C+155°C
Construção e materiais
A construção da resistência (série FR) deve ser a seguinte:
|
Não
|
Ponto
|
Materiais
|
| 1 |
Núcleo cerâmico
|
É utilizada cerâmica com alto teor de alumínio.
|
| 2 |
Elementos de resistência
|
O elemento de resistência deve ser constituído por uma película metálica.
|
| 3 |
Terminal
|
Capuz de ferro.
|
| 4 |
Conexão
|
O fio de chumbo, que é revestido com solda, deve ser montado nas tampas por processo de solda.
|
| 5 |
Fios de chumbo
|
Fios aquecidos soldados ou enlatados.
|
| 6 |
Pintura de acabamento
|
É utilizada resina de silício, conforme a especificação UL-94V-0 Não inflamável.
|
| 7 |
Indicação
|
Código de cores.
|
Capas de terminais: As capas devem ser ligadas electricamente e mecanicamente ao elemento de resistência.

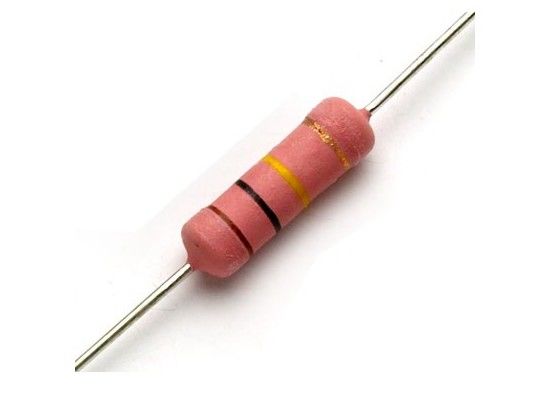

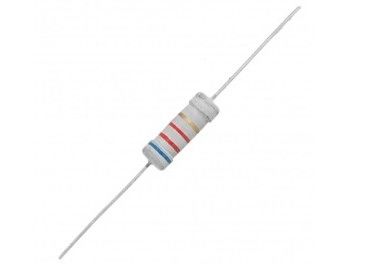

Cor do corpo do resistor
Tabela 2
| Tamanho normal |
Dimensões pequenas |
| Tipo |
Cores |
Tipo |
Cores |
|
FR1/4W, FR1/2W,
FR1W, FR2W,
FR3W,FR5W
|
Cinzento
|
FR1/2WS, FR1WS,
FR2WS, FR3WS,
FR5WS
|
Rosa
|
Características
Tabela 3
|
Ponto
|
Desempenho
|
Métodos de ensaio ((Conformes com a SIG C 5202)
|
|
Temperatura
Coeficiente
|
±200PPM/°C
(± 500 PPM/°C < 1 Ohm)
|
Cumprir com 5.2
R1-R0
R0 ((T1-T0) ×106 ((PPM/°C)
R0:Valor da resistência à temperatura ambiente.
R1:Valor da resistência à temperatura ambiente.mais 100°C ((T1)
|
|
Tempo curto
sobrecarga
|
Dentro de ± ((1%+0,05Ω).
Não há indícios de danos mecânicos.
|
Voltagem nominal × 2,5 vezes,5 s
Mas não exceder a tensão máxima de sobrecarga.
(ver quadro 1)
|
|
Isolamento
Resistência
|
104 MΩ ou mais.
|
Cumprir com 5.6
Método do bloco V
A resistência deve ser testada a 500 V de corrente contínua durante 60 segundos.
|
|
Ponto
|
Desempenho
|
Métodos de ensaio ((Conformes com a SIG C 5202)
|
|
Dieléctricos
Resistente
Voltagem
|
Não há indícios de danos mecânicos, arco
ou falha do isolamento.
|
Cumprir com 5.7
Pressão constante, método do bloco em V
O resistor deve ser testado ao potencial CA respectivo durante 60 segundos (ver quadro 1).
|
|
Força terminal
|
Não há indícios de danos mecânicos.
|
Cumprir com 6.1
|
Resistência à tração
|
mm
Diâmetro
|
Força de ensolamento N ((kgf)
|
Tempo
|
| Φ0,38 mm~0,50 mm |
5 ((0,51) |
10 ± 1
segundo
|
| Φ0,50 mm~0,68 mm |
10 ((1.02) |
Força de torção: Para dobrar o fio de chumbo em um ponto de cerca de 6 mm ~ 6,5 mm do corpo do resistor. cerca de 0,75 mm raio de curvatura para 90 °, em seguida, pegar o fio em 1,2 ± 0.4 mm de distância do ponto de curvatura final e girá-lo (no sentido horário) por 360 graus perpendicular ao eixo da resistência a uma velocidade de 5 segundos por voltaRepetir a volta por 2 vezes sem causar qualquer ruptura e soltura.
|
|
Resistência ao calor da solda
|
Dentro de ± ((1%+0,05 Ohm)
Não há indícios de danos mecânicos.
|
Cumprir com 6.4
350±10°C, 3±0,5 s
Após o teste, licença por 0,5h.
|
|
Soldabilidade
|
Coberto com soldagem nova em 95% pelo menos.
|
Cumprir com 6.5
Temperatura de ensaio da solda: 255±5°C
Tempo de imersão na solda: 3 ± 1,0 s
|
|
Ponto
|
Desempenho
|
Métodos de ensaio ((Conformes com a SIG C 5202)
|
|
Resistência aos solventes
|
Nenhuma deterioração do revestimento protetor e das marcas.
|
Cumprir com 6.9
As amostras devem ser completamente imersas num banho de isoproalcool durante 3 minutos com ultrassom.
|
|
Ciclo de temperatura
|
Dentro de ± ((5%+0,05 Ohm)
Não há indícios de danos mecânicos.
|
Cumprir com 7.4
Lado inferior: -55°C/30min, temperatura ambiente: 10 a 15min
Lado superior: 80°C/30min, temperatura ambiente: 10 a 15min
5 ciclos
|
|
Vida útil da carga em condições de humidade
|
Dentro de ± 5% + 0,05Ω
|
Cumprir com 7.9
40 ± 2°C, 90 a 95% de H.R.H., 1000h
Voltagem nominal (90 min ligada, 30 min desligada)
|
|
Duração da carga
|
Dentro de ± 5% + 0,05Ω
|
Cumprir com 7.10
70±3°C, 1000h
Voltagem nominal (90 min ligada, 30 min desligada)
|
| |
|
|
|
Tempos
Classificação de potência
|
×12 |
×16 |
× 25 |
×32 |
Tempo de fusão
|
| 1/4W |
10.1Ω~1KΩ |
2.1Ω~10Ω |
1.1Ω~2Ω |
0.1Ω~1Ω |
Menos de 60 segundos.
|
| 1/2W |
| 1W |
| 2W |
| 3W |
*Tensão de fusão =√Poder nominal ×Valor da resistência ×Tempos
* Valor da resistência > 100 vezes
|

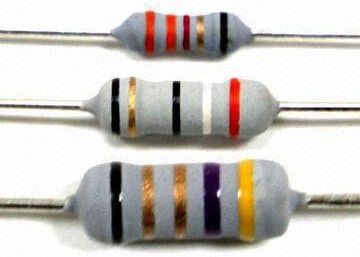

Indicação - Código de cores
| Cores |
1o número
|
2o número
|
Multiplicador
|
Tolerância
|
Distinguir
|
| Negro |
0 |
0 |
100 |
|
|
Tipo FUS em branco.
|
| Castanho |
1 |
1 |
101 |
± 1% |
(F) |
| Vermelho |
2 |
2 |
102 |
± 2% |
(G) |
| Laranja |
3 |
3 |
103 |
|
|
| Amarelo |
4 |
4 |
104 |
|
|
| Verde |
5 |
5 |
105 |
|
|
| Azul |
6 |
6 |
106 |
|
|
| Violet |
7 |
7 |
107 |
|
|
| Cinzento |
8 |
8 |
|
|
|
| Branco |
9 |
9 |
|
|
|
| Ouro |
|
|
10- Um. |
± 5% |
(J) |
| De prata |
|
|
10-2 |
|
|
| Simples |
|
|
|
|
|

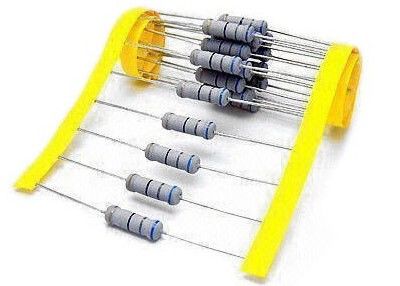

Pacote
Faixa em embalagem de caixa (embalagem Ammo) Tamanho e quantidade da caixa de embalagem
| Tipo |
Formulário
|
Quantidade
|
Dimensões (mm) |
|
Tamanho normal
|
Pequeno tamanho
|
L |
W |
H |
| FR1/4W |
FR1/2WS |
T26 |
5000 PCS |
260 |
50 |
100 |
| T52 |
5000 PCS |
260 |
80 |
100 |
| FR1/2W |
FR1WS |
T52 |
2000 PCS |
260 |
80 |
85 |
| FR1W |
FR2WS |
T52 |
1000 PCS |
260 |
80 |
85 |
| T67 |
1000 PCS |
260 |
85 |
92 |
| FR2W |
FR3WS |
T52 |
1000 PCS |
260 |
80 |
100 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| FR3W |
FR5WS |
T84 |
500 PCS |
260 |
110 |
75 |
| FR5W |
T84 |
250 PCS |
260 |
110 |
75 |
Faixa em caixa Bulk (Ammo Bulk) Tamanho e quantidade da caixa de embalagem
| Tipo |
Formulário
|
Quantidade
|
Dimensões (mm) |
|
Tamanho normal
|
Pequeno tamanho
|
L |
W |
H |
| FR1/4W |
FR1/2WS |
P |
10000 PCS |
240 |
140 |
76 |
| Moagem |
10000 PCS |
240 |
140 |
76 |
| FR1/2W |
FR1WS |
P |
5000 PCS |
240 |
140 |
76 |
| Moagem |
5000 PCS |
240 |
140 |
76 |
| FR1W |
FR2WS |
P |
2000 PCS |
240 |
140 |
76 |
| Moagem |
2000 PCS |
240 |
140 |
76 |
| FR2W |
FR3WS |
P |
2000 PCS |
240 |
140 |
76 |
| Moagem |
2000 PCS |
240 |
140 |
76 |
| FR3W |
FR5WS |
P |
100 PCS |
240 |
140 |
76 |
| Moagem |
250 PCS |
240 |
140 |
76 |
| FR5W |
P |
50 PCS |
240 |
140 |
76 |
| Moagem |
50 PCS |
240 |
140 |
76 |
Imagem da fábrica
Tag:Resistentes de película metálica fundíveis,Resistentes de película metálica,resistência de película de carbono,Resistência de enrolamento por arame
Por favor verifique seu email!
