SQP SQM SQZ SQH MPR SQS Coaxial High Alumina Cerâmica Cimento Fixo Wirewound Resistor CR-L 20W 500RJ 63x13x13mm
Resumo
As resistências de cimento são resistências de potência que são resistentes ao calor e à chama.
As resistências de cimento são feitas para lidar com uma grande quantidade de energia fluindo através dela sem ser danificada pelo calor ou pelas chamas.Se você está projetando um circuito onde uma grande quantidade de corrente está sendo passada através de um resistor e com ele precisa ser resistente a alto calor e chama, resistores de cimento é uma boa escolha de design.
A potência nominal típica varia de 1W a 20W ou mais.
As tolerâncias do valor de resistência indicado são de cerca de 5%.
Especificações principais
Embalagem: embalagem a granel
Tipo de produto: tipo SQP, tipo SQM, tipo SQZ, tipo SQH, tipo MPR
Tolerância: ±5%, ±10%,
Intervalo de valores de resistência: 0,1 OHM-150 K OHM
Norma de ensaio: JISC 5202
Tipo não indutivo também disponível.
Para efeitos do presente regulamento, são aplicáveis os seguintes requisitos:
Numeração das peças
CR-Não. 5W 10K J
Tipo: CR-L, CR-M, CR-YA, CR-YB, CR-YC, CR-YD, CR-YD1, CR-YE, CR-YG, CR-V
Potência nominal: 2W,3W,5W,7W,10W,15W,20W,30W,40W
Valor nominal da resistência: série E-12 / série E-24
Tolerância de resistência: K ± 10%, J ± 5%, G ± 2%
Classificação de potência
A potência nominal é a potência máxima que pode ser carregada continuamente a uma temperatura ambiente especificada.
70°C,como indicado no quadro 1; contudo, quando a temperatura ambiente exceder 70°C, deve determinar-se a potência nominal
da curva de desvalorização de Fig.1.
Tabela 1
Potência nominal
|
Máximo de funcionamento tensão |
Sobrecarga máxima tensão |
Resistência dielétrica tensão |
Intermitência máxima Tensão de sobrecarga |
1W | 350 V | 700 V | 1000 V | 1500 V |
2W | 350 V | 700 V | 1000 V | 1500 V |
3W | 500 V | 1000 V | 1000 V | 1500 V |
5W | 750 V | 1500 V | 1000 V | 1500 V |
7W | 1000 V | 1500 V | 1000 V | 1500 V |
10W | 1000 V | 1500 V | 1000 V | 1500 V |
15W | 1000 V | 15000V | 1000 V | 1500 V |
20W | 1000 V | 1500 V | 1000 V | 1500 V |
30 W | 1000 V | 1500 V | 1000 V | 1500 V |
40 W | 1000 V | 1500 V | 1000 V | 1500 V |
Construção
Não |
Ponto |
Materiais |
1 |
Núcleo cerâmico |
É utilizada cerâmica com alto teor de alumínio. |
2 |
Elementos de resistência |
O elemento de resistência deve ser constituído por uma película de óxido de metal ou por um fio de resistência (Exemplo:CN49W Φ1.0mm). |
3 |
Terminal |
Capuz de ferro. |
4 |
Conexão |
O fio de chumbo, que é revestido com solda, deve ser montado nas tampas por processo de solda. |
5 |
Fios de chumbo |
Fios aquecidos soldados ou enlatados. |
6 |
Cimento de silício |
Resina de silício é utilizada. |
7 |
Caixa de cerâmica |
Alta condutividade térmica |
Dimensão(unidade: mm)

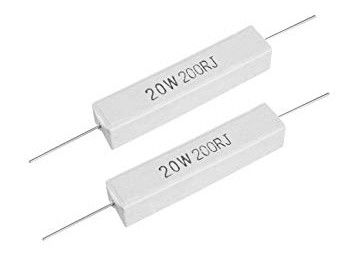

1) Resistores de cimento cerâmico do tipo CR-L
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
||||
L | W | H | Fd±0.05 |
Ferida de fio |
Película de óxido metálico |
|
1W | 14 ± 1.0 | 6.5±1.0 | 6.5±1.0 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
2W | 18 ± 1.0 | 7.0±1.0 | 7.0±1.0 | 0.50 | 0.1Ω~22Ω | 25Ω~56KΩ |
3W | 22 ± 1.0 | 8.0±1.0 | 8.0±1.0 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
5W | 22 ± 1.0 | 9.5±1.0 | 9.5±1.0 | 0.68 | 0.1Ω~47Ω | 50Ω~100KΩ |
7W | 35±1.5 | 9.5±1.5 | 9.5±1.5 | 0.68 | 0.5Ω~330Ω | 450Ω~100KΩ |
10W | 48 ± 1.5 | 9.5±1.5 | 9.5±1.5 | 0.68 | 0.5Ω~450Ω | 470Ω~100KΩ |
15W | 48 ± 1.5 | 13 ± 1.5 | 13 ± 1.5 | 0.68 | 1Ω~500Ω | 510Ω~100KΩ |
20W | 63 ± 1.5 | 13 ± 1.5 | 13 ± 1.5 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
30 W | 75 ± 2.0 | 19 ± 2.0 | 17 ± 2.0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |
40 W | 89±2.0 | 19 ± 2.0 | 19 ± 2.0 | 0.68 | 1Ω~600Ω | 620Ω~100KΩ |

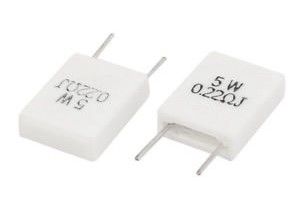

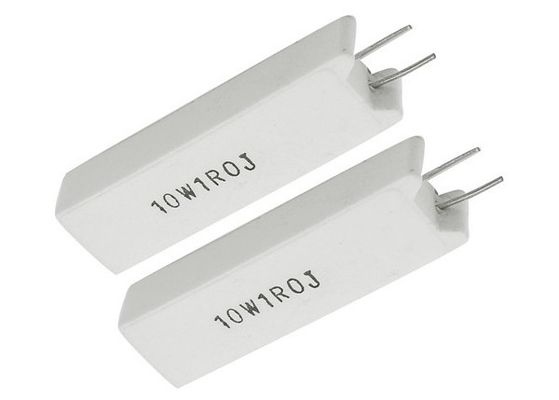

2) Resistores de cimento cerâmico do tipo CR-M
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
|||||
W±1.0 | S±1.0 | H±1.5 | Fd±0.05 | P±1.0 |
Ferida de fio |
Película de óxido metálico |
|
2W | 11.5 | 7.5 | 20.5 | 0.50 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
3W | 12 | 8.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
5W | 13 | 9.5 | 25 | 0.68 | 4.5 | 0.1Ω~47Ω | 50Ω~100KΩ |
7W | 13 | 9.5 | 38 | 0.68 | 4.5 | 0.5Ω~330Ω | 450Ω~100KΩ |
10W | 13 | 9.5 | 52 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |
10W | 16 | 11.5 | 36 | 0.68 | 4.5 | 0.5Ω~450Ω | 470Ω~100KΩ |

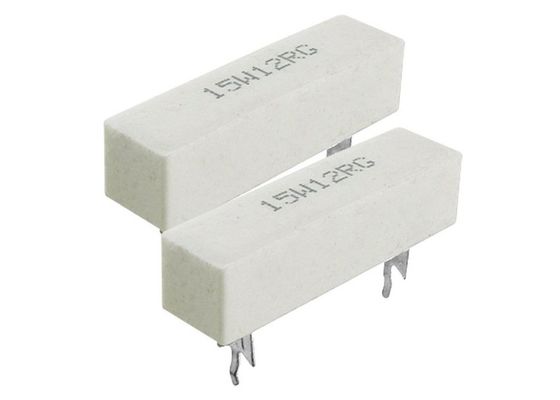

3) Resistores de tipo cerâmico do tipo CR-YB
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
|||||||
L | P±1.5 | W1±1.2 | W2±0.2 | W3±0.2 | H1±1.2 | H2±0.2 | H3±1.5 | ||
15 | 48 ± 1.5 | 32.5 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-820 |
20 | 63±2 | 44 | 12.5 | 10 | 2.7 | 12.5 | 15 | 36 | 1.0-1K |
4) Resistores do tipo CR-YD
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
|||||||
L | P±1.5 | W±1.0 | W1±0.2 | W2±0.2 | H ± 0.2 | H1±0.2 | H2±1.5 | ||
3 | 24 ± 1.0 | 12 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-150 |
5 | 27 ± 1.0 | 15 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1-470 |
10 | 48 ± 1.5 | 34 | 9.5 | 7.5 | 1.6 | 9.5 | 25 | 39 | 1-680 |
15 | 48 ± 1.5 | 32.5 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1-820 |
20 | 63 ± 2.0 | 44 | 12.5 | 10 | 3 | 12.5 | 30 | 47.5 | 1-1K |
5) Resistência fixa do tipo CR-YA
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
|||||||
L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±0.2 | H2±0.2 | H3±0.2 | ||
3 | 24 ± 1.0 | 12 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-150 |
5 | 27 ± 1.0 | 15 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1-470 |
10 | 48 ± 1.5 | 34 | 9.5 | 5.3 | 0.9 | 9.5 | 10 | 25.5 | 1-680 |
6) Resistores de tipo cerâmico do tipo CR-YC
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
|||||||
L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±1 | H2±0.5 | H3±1.5 | ||
3 | 24 ± 1.0 | 12 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-150 |
5 | 27 ± 1.0 | 15 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1-470 |
10 | 48 ± 1.5 | 34 | 9.5 | 7.3 | 1.6 | 9.5 | 10 | 25 | 1-680 |
7) Resistores do tipo CR-YE e do tipo cimento
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
||||||||
L | P±1.5 | W1±1.0 | W2±0.2 | W3±0.2 | H1±0.2 | H2±0.2 | H3±1.5 | H4±1.5 | ||
3 | 24 ± 1.0 | 12 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-150 |
5 | 27 ± 1.0 | 15 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 0.5-220 |
7 | 35±1.5 | 22.5 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1-470 |
10 | 48 ± 1.5 | 34 | 9.5 | 7.4 | 3 | 9.5 | 7.5 | 4.5 | 30.4 | 1-680 |
8) Resistores de cimento do tipo CR-YD1
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
||||||||
L | P±1.5 | W±1 | W2 | W3 | W1 | H1 | H2 | H3 | ||
15 | 48 ± 1.5 | 22 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 10-820 |
20 | 63 ± 2.0 | 44 | 12.5 | 10 | 1.5 | 5 | 12.5 | 30 | 47.5 | 1.0-1K |
9) Resistores fixos de enrolamento por fio do tipo CR-V
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
||||||||
L1 | L2±0.2 | L3±0.2 | H1±0.2 | H2±0.2 | H3±1.0 | W1±1.0 | W2±0.2 | W3±0.5 | ||
5 | 31±1.0 | 5 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 0.5-220 |
7 | 49±1.5 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1-470 |
10 | 62.5±2 | 10 | 4 | 1.5 | 11 | 9.5 | 9.5 | 1.5 | 11.5 | 1-680 |
15 | 63.5±2 | 10 | 4.5 | 2.5 | 14.5 | 13 | 13 | 2.5 | 15.5 | 1-820 |
20 | 75 ± 2 | 10 | 4.5 | 2.5 | 17.5 | 13 | 13 | 2.5 | 15.5 | 1-1K |

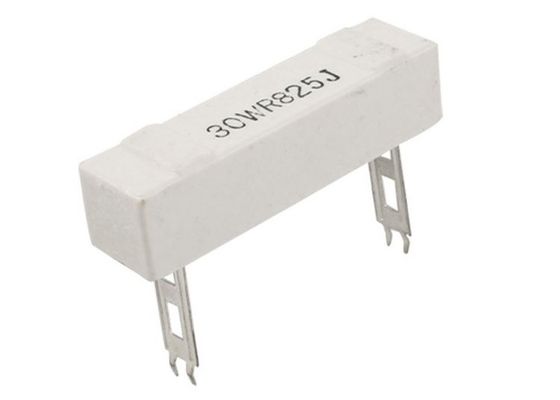

10) Resistores cerâmicos do tipo CR-H
Watt |
Dimensões ((mm) |
Faixa de resistência ((Ω) |
||||||||||
L1 | L2±1.0 | W3±0.2 | P2 | P3 | T2 | H2 | W1 | W2 | H1 | H2 | ||
10 | 48 ± 1.5 | 23 | 12 | 6 | 8 | 0.6 | 4 | 9.5±1.0 | 5 | 9.5±1.0 | 6±1.5 | 1-680 |
15 | 48 ± 1.5 | 23 | 12 | 7 | 8 | 0.8 | 4 | 12.5±1.2 | 6 | 12.5±1.2 | 7.5±2.0 | 10-820 |
20 | 63 ± 2.0 | 23 | 12 | 7 | 10 | 0.8 | 4 | 12.5±1.2 | 6 | 12.5±1.2 | 7.5±2.0 | 1-1K |
30 | 75 ± 2.5 | 56 | 18 | 9 | 10 | 0.8 | 4.2 | 19 ± 1.5 | 7.5 | 19 ± 1.5 | 10 ± 2.0 | 1-1K |
40 | 88 ± 2.5 | 68 | 18 | 9 | 10 | 0.8 | 4.2 | 19 ± 1.5 | 7.5 | 19 ± 1.5 | 10 ± 2.0 | 1-1K |
