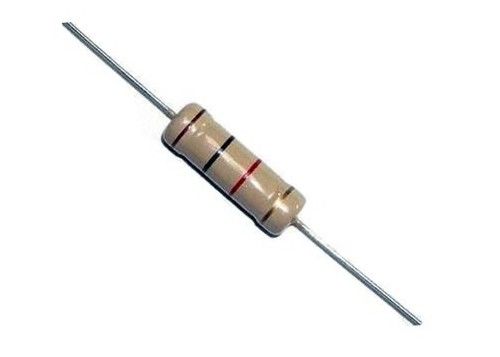

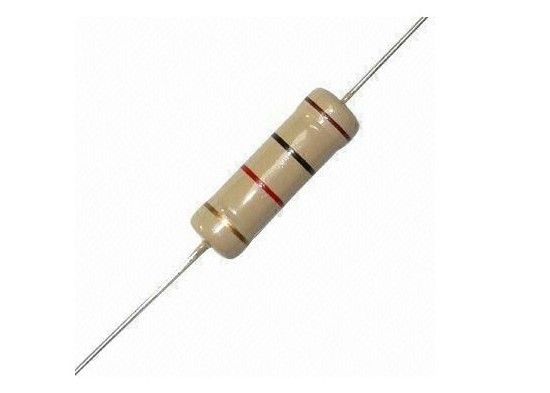

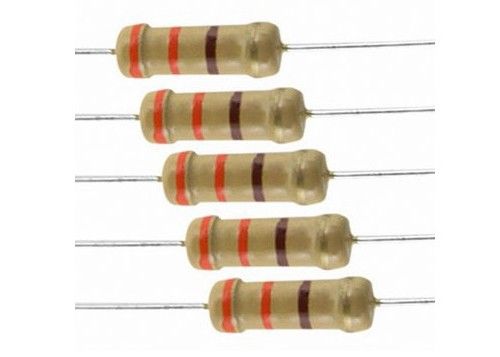

Através do Ouro Normal Miniatura CFR Filme de Carbono Resistente Fixo 0,5W 1WS 330R 5% 350V Axial Chumbo Khaki 9032 3.2x9mm
Introdução
Os resistores de película de carbono da série CFR são fabricados revestindo uma película homogênea de carbono puro em hastes cerâmicas de alta qualidade.Os cabos de ligação em lata de cobre eletrolítico são soldados às tampas finaisOs resistores são revestidos com camadas de laca de cor castanha.
O tipo mais antigo e mais popular de resistor é o resistor de película de carbono que pode ser usado em quase todos os tipos de produtos eletrônicos.O elemento resistivo é uma haste cerâmica de alta qualidade na qual uma película homogénea de carbono puro é depositada por processo de aquecimento a vácuo para produzir condutividade elétrica na superfície- Automação completa e produção em massa de capacetes, triagem, corte, solda, revestimento e dupla verificação, o que garante qualidade estável, alta fiabilidade e custo económico.
Características
· Cumprir os requisitos do JIS-C-5202 e do MIL-R-22684B
· Dispersão mais rápida do calor · Aumento de temperatura mais baixo
· Drift de vida útil reduzida
· Tolerância de 5%
· Potência de 0,5 W (1 / 2W)
· Faixa de resistência de 1 Ohm até 10 MOhm
Designação do tipo(exemplo)
CF Quatro por centoW 10K J T52
CF: Resistente de película de carbono
1/4W: Potência
|
Potência nominal
|
|
Normal
|
Pequeno
|
| 1/8W |
1/4WS |
| 1/4W |
1/2WS |
| 1/2W |
1WS |
| 1W |
2WS |
| 2W |
3WS |
10K:Valor nominal da resistência da série E-24
J:Tolerância de resistência K ± 10% J ± 5% G ± 2%
T52:Formulário tipo P, tipo M, tipo MB, tipo F, tipo FK1, tipo FK2, tipo FKK
Potência nominal
|
Tipo
|
Potência nominal
|
Máximo de funcionamento
tensão
|
Sobrecarga máxima
tensão
|
Resistência dielétrica
tensão
|
Resistência
Distância ((Ω)
|
| Tamanho normal |
CF1/8W |
0.125W |
200 V |
400 V |
350 V |
1Ω~10MΩ |
| CF1/4W |
0.25W |
250 V |
500 V |
500 V |
1Ω~10MΩ |
| CF1/2W |
0.5W |
350 V |
700 V |
700 V |
1Ω~10MΩ |
| CF1W |
1W |
500 V |
800 V |
800 V |
1Ω~10MΩ |
| CF2W |
2W |
500 V |
1000 V |
1000 V |
1Ω~10MΩ |
| CF3W |
3W |
500 V |
1000 V |
1000 V |
1Ω~10MΩ |
| CF5W |
5W |
500 V |
1000 V |
1000 V |
1Ω~10MΩ |
| Dimensões pequenas |
CF1/4WS |
0.25W |
250 V |
400 V |
350 V |
1Ω~10MΩ |
| CF1/2WS |
0.5W |
350 V |
700 V |
500 V |
1Ω~10MΩ |
| CF1WS |
1W |
500 V |
800 V |
700 V |
1Ω~10MΩ |
| CF2WS |
2W |
500 V |
1000 V |
800 V |
1Ω~10MΩ |
| CF3WS |
3W |
500 V |
1000 V |
1000 V |
1Ω~10MΩ |
| CF5WS |
5W |
500 V |
1000 V |
1000 V |
1Ω~10MΩ |
Diagrama estrutural
(1) RODA DE CERÁMICA CORE
(2) FILME DE RESISTÊNCIA FILME DE CARBONO
(3) CAPO DE FERRO CONSERVADO
(4) CONEXÃO SEDAÇÃO ELÉTRICA
(5) Fio de chumbo soldado ou enlatado Fio de cobre anelado
(6) INDERCOAT ILUÇÃO ELÉTRICA VERNICA
(7) Pintura de acabamento Tinta de isolamento elétrico
(8) INTRODUÇÃO CODIGO DO COLOR
Cor do corpo do resistor
| Tamanho normal |
Dimensões pequenas |
| Tipo |
Cores |
Tipo |
Cores |
|
CF1/8W, CF1/4W,
CF1/2W, CF1W,
CF2W, CF3W, CF5W
|
Caqui
|
CF1/4WS, CF1/2WS,
CF1WS, CF2WS,
CF3WS, CF5WS
|
Caqui ou Verde
|
Dimensão de contorno(mm)
1) Tipo P
| Tipo |
Dimensões |
|
Tamanho normal
|
Pequeno tamanho
|
Eu... |
L |
ψD |
ψd |
H |
| CF1/8W |
CF1/4WS |
60 |
3.2±0.5 |
10,8 ± 0.5 |
0.43±0.05 |
28.0±2.0 |
| CF1/4W |
CF1/2WS |
60 |
6.5±0.5 |
2.3±0.5 |
0.45±0.05 |
28.0±2.0 |
| CF1/2W |
CF1WS |
60 |
9.0±0.5 |
3.2±0.5 |
0.50±0.05 |
28.0±2.0 |
| CF1W |
CF2WS |
60 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
25.0±2.0 |
| 81 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
35.0±2.0 |
| 94 |
11.5±1.0 |
4.5±0.5 |
0.7 0±0.05 |
42.0±2.0 |
| CF2W |
CF3WS |
60 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
23.0±2.0 |
| 70 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
28.0±2.0 |
| 81 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
33.0±2.0 |
| 94 |
15.0±1.0 |
5.0±0.5 |
0.70±0.05 |
40.0±2.0 |
| CF3W |
CF5WS |
94 |
17.5±1.0 |
6.0±0.5 |
0.70±0.05 |
38.0±2.0 |
| CF5W |
94 |
24.5±1.0 |
8.0±0.5 |
0.70±0.05 |
35.0±2.0 |

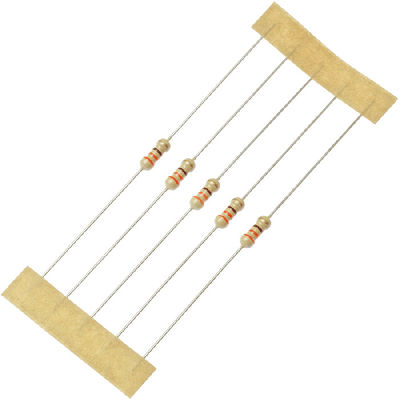

2) Agrafamento por chumbo axial -- Tipo Txx
| Tipo |
Gravação
|
Dimensões |
|
Tamanho normal
|
Pequeno tamanho
|
L |
W |
P |
L1-L2
Max. - O quê?
|
T |
Z
Max. - O quê?
|
R
Max. - O quê?
|
t
Max. - O quê?
|
e
Max. - O quê?
|
S
Max. - O quê?
|
| CF1/8W |
CF1/4WS |
T26 |
3.0±0.5 |
26+1-0 |
5 ± 0.5 |
0.5 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
3.0±0.5 |
52 ± 1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/4W |
CF1/2WS |
T26 |
6.0±0.5 |
26+1-0 |
5 ± 0.5 |
0.5 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T52 |
6.0±0.5 |
52 ± 1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1/2W |
CF1WS |
T52 |
9.0±1.0 |
52 ± 1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF1W |
CF2WS |
T52 |
11.0±1.0 |
52 ± 1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
11.0±1.0 |
73±1.0 |
5 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF2W |
CF3WS |
T52 |
15.0±1.0 |
52 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T73 |
15.0±1.0 |
73±1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| T84 |
15.0±1.0 |
84 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF3W |
CF5WS |
T84 |
17.5±1.5 |
84 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
| CF5W |
T84 |
24.5±1.5 |
84 ± 1.0 |
10 ± 0.5 |
1.0 |
6 ± 0.5 |
1.2 |
0 |
3.0 |
0.6 |
0.5 |
3) Tipo MB
|
Capacidade de produção
|
Dimensões (mm) |
| D |
L |
P±1.0 |
H1±1.0 |
H2±0.5 |
D ± 0.05 |
t±0.15 |
qMax |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5/15 |
10.5 |
4.5 |
0.50 |
1.2 |
3 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
20 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
| 5W |
8.0±1.0 |
24.5±1.0 |
30 |
10.5 |
4.5 |
0.70 |
1.25 |
3 |
4) Tipo M
|
Capacidade de produção
|
Dimensões (mm) |
| ΦD |
L |
P±1.0 |
H±1.0 |
| 1/8w,1/6w |
10,8 ± 0.3 |
3.2±0.5 |
6 |
8 |
| 1/4w,1/2w |
2.3±0.5 |
6.5±0.5 |
10 |
8 |
| 1/2w, 1w |
3.5±0.5 |
9.5±0.5 |
12.5/15 |
10 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
| 3w |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
| 5w |
8.0±1.0 |
24.5±1.0 |
30 |
10 |
5) Tipo MK
|
Capacidade de produção
|
Dimensões (mm) |
| D |
L |
P±1.0 |
H±1.0 |
H1±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
12.5 |
10 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
15 |
10 |
4.5 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
20 |
10 |
4.5 |
| 3W5WS |
6.0±1.0 |
17.5±1.0 |
25 |
10 |
4.5 |
6) Tipo F
| Capacidade de produção |
Dimensões (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5 a 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 a 8 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 a 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 a 8 |
7) Tipo FK2
|
Capacidade de produção
|
Dimensões (mm) |
| ΦD |
L |
P±2.0 |
E Max |
H±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
6 |
3.5 |
5 a 8 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
8 |
3.5 |
5 a 8 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
8 |
3.5 |
5 a 8 |
| 3w |
6.0±1.0 |
17.5±1.0 |
8 |
3.5 |
5 a 8 |
8) Tipo FKK
|
Capacidade de produção
|
Dimensões ((mm) |
| ΦD |
L |
P±1.0 |
E Max |
H1±1.0 |
H2±1.0 |
| 1/2w, 1w |
3.2±0.5 |
9.5±0.5 |
5 a 7 |
3.5 |
8 |
4.5 |
| 1w,2w |
4.5±1.0 |
11.5±1.0 |
5 a 9 |
3.5 |
8 |
4.5 |
| 2w,3ws |
5.0±1.0 |
15.5±1.0 |
5 a 9 |
3.5 |
8 |
4.5 |
| 3w |
6.0±1.0 |
17.5±1.0 |
5 a 10 |
3.5 |
8 |
4.5 |
Embalagem - Tamanho e quantidade da caixa de embalagem
Tela em embalagem de caixa (embalagem Ammo)
| Tipo |
Formulário
|
Quantidade
|
Dimensões (mm) |
|
Tamanho normal
|
Pequeno tamanho
|
L |
W |
H |
| CF1/8W |
CF1/4WS |
T26 |
5000 PCS |
260 |
50 |
67 |
| T52 |
5000 PCS |
260 |
80 |
72 |
| CF1/4W |
CF1/2WS |
T26 |
5000 PCS |
260 |
50 |
100 |
| T52 |
5000 PCS |
260 |
80 |
100 |
| CF1/2W |
CF1WS |
T52 |
2000 PCS |
260 |
80 |
85 |
| CF1W |
CF2WS |
T52 |
1000 PCS |
260 |
80 |
85 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| CF2W |
CF3WS |
T52 |
1000 PCS |
260 |
80 |
100 |
| T73 |
1000 PCS |
260 |
95 |
92 |
| CF3W |
CF5WS |
T84 |
500 PCS |
260 |
110 |
75 |
| CF5W |
T84 |
250 PCS |
260 |
110 |
75 |
Faixa na caixa Bulk (Ammo Bulk)
| Tipo |
Formulário
|
Quantidade
|
Dimensões (mm) |
|
Tamanho normal
|
Pequeno tamanho
|
L |
W |
H |
| CF1/8W |
CF1/4WS |
P |
10000 PCS |
240 |
140 |
76 |
| Moagem |
10000 PCS |
240 |
140 |
76 |
| CF1/4W |
CF1/2WS |
P |
10000 PCS |
240 |
140 |
76 |
| Moagem |
10000 PCS |
240 |
140 |
76 |
| CF1/2W |
CF1WS |
P |
5000 PCS |
240 |
140 |
76 |
| Moagem |
5000 PCS |
240 |
140 |
76 |
| CF1W |
CF2WS |
P |
2000 PCS |
240 |
140 |
76 |
| Moagem |
2000 PCS |
240 |
140 |
76 |
| CF2W |
CF3WS |
P |
2000 PCS |
240 |
140 |
76 |
| Moagem |
2000 PCS |
240 |
140 |
76 |
| CF3W |
CF5WS |
P |
100 PCS |
240 |
140 |
76 |
| Moagem |
250 PCS |
240 |
140 |
76 |
| CF5W |
P |
50 PCS |
240 |
140 |
76 |
| Moagem |
50 PCS |
240 |
140 |
76 |
