Casa /Produtos/Sensor leve do Photoresistor/Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550

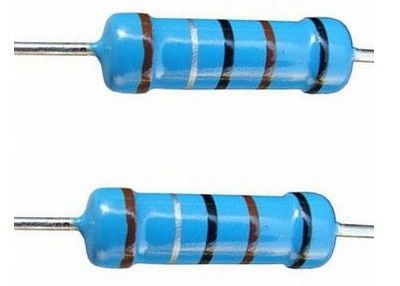

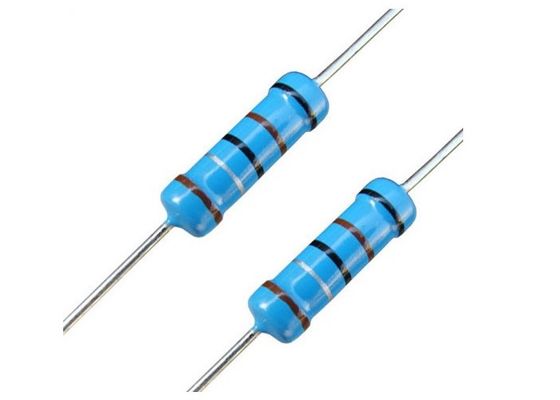

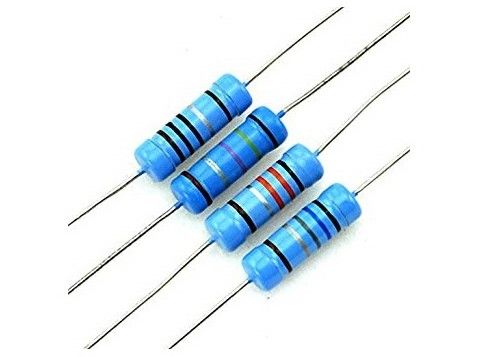

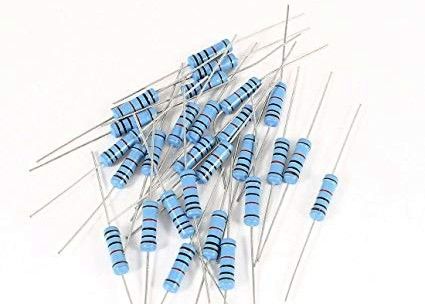

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550

10000 peças
MOQ
Contact us for newest price
preço
Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo: Resistor Fixo de Filme Metálico
Classificação de potência: 1/8W~5W
Resistência: 1 Ohm ~ 10M Ohm
Tolerância: ± 5% ± 2% ± 1% ± 0,5%
Pacote: Tela ou a granel
Formação da ligação: Tipo de P, M Type, tipo do MB, FK1 tipo, FK2 tipo, tipo de FKK
Destacar:

sensor do detector de chama

,

fusível térmico da montagem de superfície
Informação básica
Marca: AOLITTEL
Número do modelo: MF2W220RFT73
Condições de Pagamento e Envio
Detalhes da embalagem: Volume/fita (embalagem do defeito)
Tempo de entrega: 7-10 dias
Termos de pagamento: Paypal, T/T
Habilidade da fonte: 17600,000,000 PCS/Month
Descrição de produto

Resistência fixa de filme metálico de ultra-precisão 1550 Tamanho normal 2W Tamanho pequeno 3WS 220 Ohm ± 1% Azul T52 T73 Forma de gravação

Aplicação

Serviços de telecomunicações
Equipamento médico

Características

Excelente estabilidade geral.
Tolerância muito limitada até ± 0,05%.
TCR extremamente baixo até ± 5 PPM/°C.
Alta potência até 3 watts.
Excelente contato ohmico.

Descrição

Resistente de precisão de película de metal com chumbo, excelente estabilidade e tolerância apertada, TCR extremamente baixo, alta potência está disponível para telecomunicações e equipamentos médicos.

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 0

Construção

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 1

Não

Ponto

Materiais
1

Núcleo cerâmico

É utilizada cerâmica com alto teor de alumínio.
2

Elementos de resistência

O elemento das resistências deve ser constituído por uma película metálica.
3

Terminal

Capuz de ferro.
4

Conexão

O fio de chumbo, revestido com solda, deve ser montado nas tampas por processo de soldadura.
5

Fios de chumbo

Fios aquecidos soldados ou enlatados.
6

Pintura de revestimento

Resina de isolamento elétrico.
7

Pintura de acabamento

É utilizada resina epoxi.
8

Indicação

Código de cores.

Classificações elétricas

Tipo

Potência nominal

Máximo de funcionamento

tensão

Sobrecarga máxima

tensão

Resistência dielétrica

tensão

Resistência

Distância ((Ω)
Tamanho normal MF1/8W 0.125W 200 V 400 V 300 V 1Ω~1MΩ
MF1/4W 0.25W 250 V 500 V 500 V 1Ω~10MΩ
MF1/2W 0.5W 350 V 700 V 700 V 1Ω~10MΩ
MF1W 1W 500 V 800 V 900 V 1Ω~10MΩ
MF2W 2W 500 V 1000 V 1000 V 1Ω~10MΩ
MF3W 3W 500 V 1000 V 1000 V 1Ω~10MΩ
MF5W 5W 500 V 1000 V 1000 V 1Ω~10MΩ
Dimensões pequenas MF1/4WS 0.25W 250 V 400 V 300 V 1Ω~10MΩ
MF1/2WS 0.5W 350 V 700 V 500 V 1Ω~10MΩ
MF1WS 1W 350 V 800 V 700 V 1Ω~10MΩ
MF2WS 2W 500 V 1000 V 1000 V 1Ω~10MΩ
MF3WS 3W 500 V 1000 V 1000 V 1Ω~10MΩ
MF5WS 5W 500 V 1000 V 1000 V 1Ω~10MΩ

Cor do corpo do resistor

Tamanho normal Dimensões pequenas
Tipo Cores Tipo Cores

MF1/8W,MF1/4W,

MF1/2W,MF1W,

MF2W, MF3W,

MF5W

Azul do céu

MF1/4WS, MF1WS,

MF2WS, MF3WS,

5WS

Azul do céu

Dimensões externas(mm)

1) Tipo P

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 2

Tipo Dimensões

Tamanho normal

Pequeno tamanho

 Eu... L ψD ψd H
MF1/8W MF1/4WS 60 3.2±0.5 10,8 ± 0.5 0.43±0.05 28.0±2.0
MF1/4W MF1/2WS 60 6.5±0.5 2.3±0.5 0.45±0.05 28.0±2.0
MF1/2W MF1WS 60 9.0±0.5 3.2±0.5 0.50±0.05 28.0±2.0
MF1W MF2WS 60 11.5±1.0 4.5±0.5 0.7 0±0.05 25.0±2.0
81 11.5±1.0 4.5±0.5 0.7 0±0.05 35.0±2.0
94 11.5±1.0 4.5±0.5 0.7 0±0.05 42.0±2.0
MF2W MF3WS 60 15.0±1.0 5.0±0.5 0.70±0.05 23.0±2.0
70 15.0±1.0 5.0±0.5 0.70±0.05 28.0±2.0
81 15.0±1.0 5.0±0.5 0.70±0.05 33.0±2.0
94 15.0±1.0 5.0±0.5 0.70±0.05 40.0±2.0
MF3W MF5WS 94 17.5±1.0 6.0±0.5 0.70±0.05 38.0±2.0
MF5W 94 24.5±1.0 8.0±0.5 0.70±0.05 35.0±2.0

2)Tipos de gravação por chumbo axial-Txx

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 3

Tipo

Gravação

 Dimensões

Tamanho normal

Pequeno tamanho

 L W P

L1-L2

Max. - O quê?

 T

Z

Max. - O quê?

R

Max. - O quê?

t

Max. - O quê?

e

Max. - O quê?

S

Max. - O quê?
MF1/8W MF1/4WS T26 3.0±0.5 26+1-0 5 ± 0.5 0.5 6 ± 0.5 1.2 0 3.0 0.6 0.5
T52 3.0±0.5 52 ± 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
MF1/4W MF1/2WS T26 6.0±0.5 26+1-0 5 ± 0.5 0.5 6 ± 0.5 1.2 0 3.0 0.6 0.5
T52 6.0±0.5 52 ± 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
MF1/2W MF1WS T52 9.0±1.0 52 ± 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
MF1W MF2WS T52 11.0±1.0 52 ± 1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
T73 11.0±1.0 73±1.0 5 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
MF2W MF3WS T52 15.0±1.0 52 ± 1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
T73 15.0±1.0 73±1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
T84 15.0±1.0 84 ± 1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
MF3W MF5WS T84 17.5±1.5 84 ± 1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5
MF5W T84 24.5±1.5 84 ± 1.0 10 ± 0.5 1.0 6 ± 0.5 1.2 0 3.0 0.6 0.5

3) Resistores de película metálica de tipo MB

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 4

Capacidade de produção

 Dimensões (mm)
D L P±1.0 H1±1.0 H2±0.5 D ± 0.05 t±0.15 qMax
1/2w, 1w 3.2±0.5 9.5±0.5 12.5/15 10.5 4.5 0.50 1.2 3
1w,2w 4.5±1.0 11.5±1.0 15 10.5 4.5 0.70 1.25 3
2w,3ws 5.0±1.0 15.5±1.0 20 10.5 4.5 0.70 1.25 3
3W5WS 6.0±1.0 17.5±1.0 25 10.5 4.5 0.70 1.25 3
5W 8.0±1.0 24.5±1.0 30 10.5 4.5 0.70 1.25 3

Resistores de película fixa de tipo M

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 5

Capacidade de produção

 Dimensões (mm)
ΦD L P±1.0 H±1.0
1/8w,1/6w 10,8 ± 0.3 3.2±0.5 6 8
1/4w,1/2w 2.3±0.5 6.5±0.5 10 8
1/2w, 1w 3.5±0.5 9.5±0.5 12.5/15 10
1w,2w 4.5±1.0 11.5±1.0 15 10
2w,3ws 5.0±1.0 15.5±1.0 20 10
3w 6.0±1.0 17.5±1.0 25 10
5w 8.0±1.0 24.5±1.0 30 10

5) Resistores fixos de película tipo MK

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 6

Capacidade de produção

 Dimensões (mm)
D L P±1.0 H±1.0 H1±1.0
1/2w, 1w 3.2±0.5 9.5±0.5 12.5 10 4.5
1w,2w 4.5±1.0 11.5±1.0 15 10 4.5
2w,3ws 5.0±1.0 15.5±1.0 20 10 4.5
3W5WS 6.0±1.0 17.5±1.0 25 10 4.5

6) Resistores fixos do tipo F

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 7

Capacidade de produção Dimensões (mm)
ΦD L P±2.0 E Max H±1.0
1/2w, 1w 3.2±0.5 9.5±0.5 6 3.5 5 a 8
1w,2w 4.5±1.0 11.5±1.0 8 3.5 5 a 8
2w,3ws 5.0±1.0 15.5±1.0 8 3.5 5 a 8
3w 6.0±1.0 17.5±1.0 8 3.5 5 a 8

7) Resistores de película tipo FK2

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 8

Capacidade de produção

 Dimensões (mm)
ΦD L P±2.0 E Max H±1.0
1/2w, 1w 3.2±0.5 9.5±0.5 6 3.5 5 a 8
1w,2w 4.5±1.0 11.5±1.0 8 3.5 5 a 8
2w,3ws 5.0±1.0 15.5±1.0 8 3.5 5 a 8
3w 6.0±1.0 17.5±1.0 8 3.5 5 a 8

8) Resistores de película metálica de precessão de tipo FKK

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 9

Capacidade de produção

 Dimensões ((mm)
ΦD L P±1.0 E Max H1±1.0 H2±1.0
1/2w, 1w 3.2±0.5 9.5±0.5 5 a 7 3.5 8 4.5
1w,2w 4.5±1.0 11.5±1.0 5 a 9 3.5 8 4.5
2w,3ws 5.0±1.0 15.5±1.0 5 a 9 3.5 8 4.5
3w 6.0±1.0 17.5±1.0 5 a 10 3.5 8 4.5

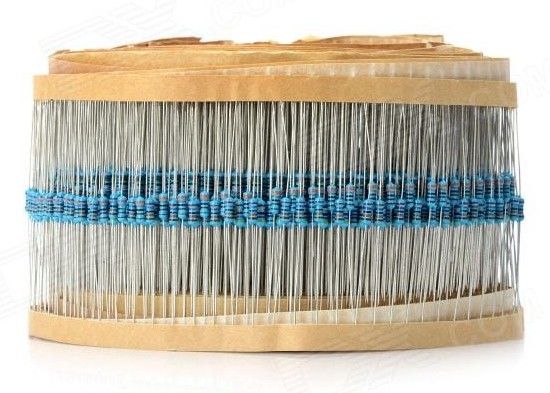

Pacote

-- Tela

Tipo

Formulário

Quantidade

 Dimensões (mm)

Tamanho normal

Pequeno tamanho

 L W H
MF1/8W MF1/4WS T26 5000 PCS 260 50 67
T52 5000 PCS 260 80 72
MF1/4W MF1/2WS T26 5000 PCS 260 50 100
T52 5000 PCS 260 80 100
MF1/2W MF1WS T52 2000 PCS 260 80 85
MF1W MF2WS T52 1000 PCS 260 80 85
T73 1000 PCS 260 95 92
MF2W MF3WS T52 1000 PCS 260 80 100
T73 1000 PCS 260 95 92
MF3W MF5WS T84 500 PCS 260 110 75
MF5W T84 250 PCS 260 110 75

-- a granel

Tipo

Formulário

Quantidade

 Dimensões (mm)

Tamanho normal

Pequeno tamanho

 L W H
MF1/8W MF1/4WS P 10000 PCS 240 140 76
Moagem 10000 PCS 240 140 76
MF1/4W MF1/2WS P 10000 PCS 240 140 76
Moagem 10000 PCS 240 140 76
MF1/2W MF1WS P 5000 PCS 240 140 76
Moagem 5000 PCS 240 140 76
MF1W MF2WS P 2000 PCS 240 140 76
Moagem 2000 PCS 240 140 76
MF2W MF3WS P 2000 PCS 240 140 76
Moagem 2000 PCS 240 140 76
MF3W MF5WS P 100 PCS 240 140 76
Moagem 250 PCS 240 140 76
MF5W P 50 PCS 240 140 76
Moagem 50 PCS 240 140 76

Máquinas de fabricação

Ultra o filme do metal da precisão fixou o azul pequeno normal do ohm ±1% do tamanho 3WS 220 do tamanho 2W do resistor 1550 10
