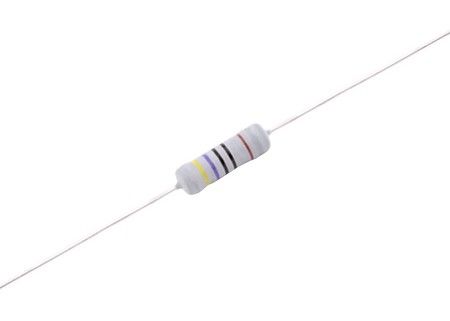

Resistente à chama Não indutivo KNP 0,25-10W Resistente de ferida de fio fusível 0,1-1000 Ohm ± 5% Com tamanho menor disponível
Dimensões externas (Unidade: mm)
Tipo P

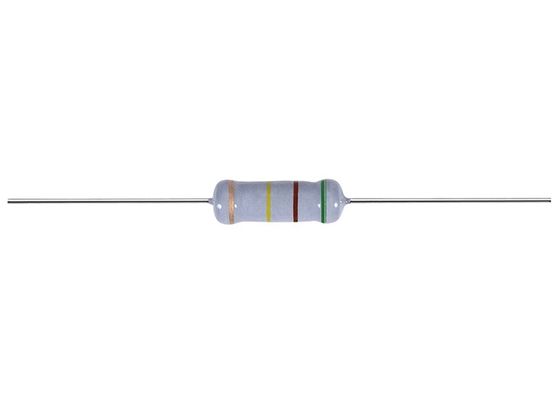

A 5a faixa de cores; tipo KNP em ¢Negro ¢, tipo NKNP em ¢ Verde ¢
Tipo | Dimensões | |||||
Tamanho normal |
Pequeno tamanho |
Um a dois.0 | L±1.0 | ψD | ψd±0.05 | H±2.0 |
KNP1/2W, NKNP1/2W |
KNP1WS, NKNP1WS |
60 | 9.0 | 3.2±0.5 | 0.50 | 28 |
KNP1W, NKNP1W |
KNP2WS,NKNP2WS | 60 | 11.5 | 4.5±1.0 | 0.68 | 25 |
73 | 11.5 | 4.5±1.0 | 0.68 | 31 | ||
KNP2W, NKNP2W |
KNP3WS,NKNP3WS | 60 | 15.5 | 5.0±1.0 | 0.68 | 23 |
81 | 15.5 | 5.0±1.0 | 0.68 | 33 | ||
KNP3W, NKNP3W |
KNP5WS, NKNP5WS |
94 | 17.5 | 6.0±1.0 | 0.68 | 38 |
KNP5W,NKNP5W | 94 | 24.5 | 8.0±1.0 | 0.68 | 35 |

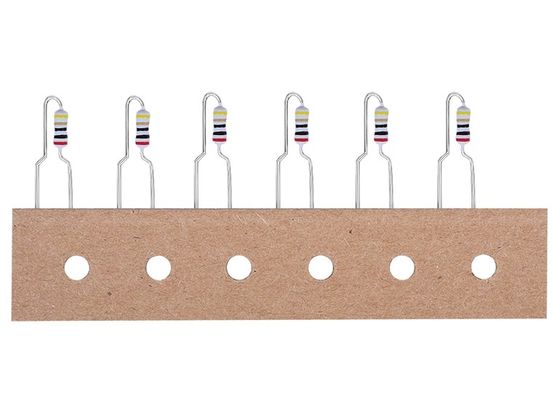

Tela de chumbo axial
Tipo Txx
Tipo |
Gravação |
Dimensões | ||||||||||
Tamanho normal |
Pequeno tamanho |
L | W | P |
L1-L2 Max. - O quê? |
T |
Z Max. - O quê? |
R Max. - O quê? |
t Max. - O quê? |
e Max. - O quê? |
S Max. - O quê? |
|
KNP 1/2W | KNP 1WS | T52 | 9.0±1.0 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
KNP 1W | KNP 2WS | T52 | 11.5±1.0 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T66 | 11.5±1.0 | 66±1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
KNP2W | KNP 3WS | T52 | 15.5±1.0 | 52 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 15.5±1.0 | 73±1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
KNP3W | KNP5WS | T84 | 17.5±1.5 | 84 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
KNP5W | T84 | 24.5±1.0 | 84 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
Tipo MB Tipo M Tipo MK Tipo
MB
Capacidade de produção |
Dimensões (mm) | ||||||
D | L | P±1.0 | H1±1.0 | H2±0.5 | t±0.15 | qMax | |
1/2w, 1w | 3.2±0.5 | 9.0±1.0 | 12.5/15 | 10.5 | 4.5 | 1.2 | 3 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10.5 | 4.5 | 1.25 | 3 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 20 | 10.5 | 4.5 | 1.25 | 3 |
3W5WS | 6.0±1.0 | 17.5±1.0 | 25 | 10.5 | 4.5 | 1.25 | 3 |
5W | 8.0±1.0 | 24.5±1.0 | 30 | 10.5 | 4.5 | 1.25 | 3 |
M
Capacidade de produção |
Dimensões (mm) | |||
ΦD | L | P±1.0 | H±1.0 | |
1/2w, 1w | 3.5±0.5 | 9.0±1.0 | 12.5/15 | 10 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 20 | 10 |
3w | 6.0±1.0 | 17.5±1.0 | 25 | 10 |
5w | 8.0±1.0 | 24.5±1.0 | 30 | 10 |
MK
Capacidade de produção |
Dimensões (mm) | ||||
D | L | P±1.0 | H±1.0 | H1±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.0±1.0 | 12.5 | 10 | 4.5 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 15 | 10 | 4.5 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 20 | 10 | 4.5 |
3W5WS | 6.0±1.0 | 17.5±1.0 | 25 | 10 | 4.5 |
Tipo F &FK2Type&FKK Tipo
F
Capacidade de produção |
Dimensões (mm) | ||||
ΦD | L | P±2.0 | E Max | H±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.0±1.0 | 6 | 3.5 | 5 a 8 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 8 | 3.5 | 5 a 8 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 8 | 3.5 | 5 a 8 |
3w | 6.0±1.0 | 17.5±1.0 | 8 | 3.5 | 5 a 8 |
FK2
Capacidade de produção |
Dimensões (mm) | ||||
ΦD | L | P±2.0 | E Max | H±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.0±1.0 | 6 | 3.5 | 5 a 8 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 8 | 3.5 | 5 a 8 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 8 | 3.5 | 5 a 8 |
3w | 6.0±1.0 | 17.5±1.0 | 8 | 3.5 | 5 a 8 |
FKK
Capacidade de produção |
Dimensões ((mm) | |||||
ΦD | L | P±1.0 | E Max | H1±1.0 | H2±1.0 | |
1/2w, 1w | 3.2±0.5 | 9.0±1.0 | 5 a 7 | 3.5 | 8 | 4.5 |
1w,2w | 4.5±1.0 | 11.5±1.0 | 5 a 9 | 3.5 | 8 | 4.5 |
2w,3ws | 5.0±1.0 | 15.5±1.0 | 5 a 9 | 3.5 | 8 | 4.5 |
3w | 6.0±1.0 | 17.5±1.0 | 5 a 10 | 3.5 | 8 | 4.5 |

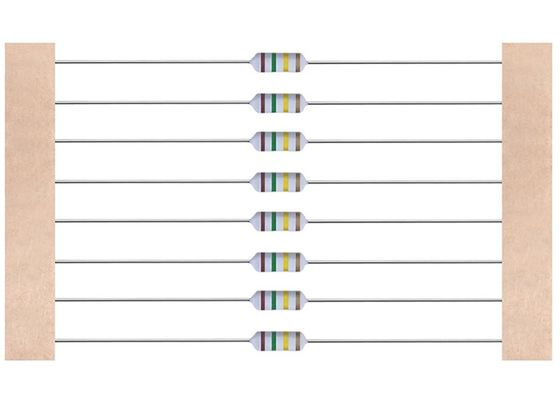

Faixa em embalagem de caixa (embalagem Ammo) Tamanho e quantidade da caixa de embalagem
Tipo |
Formulário |
Quantidade |
Dimensões (mm) | |||
Tamanho normal |
Pequeno tamanho |
L | W | H | ||
KNP1/2W, NKNP1/2W |
KNP1WS, NKNP1WS |
T52 | 2000 PCS | 260 | 80 | 85 |
KNP1W, NKNP1W |
KNP2WS, NKNP2WS |
T52 | 1000 PCS | 260 | 80 | 85 |
T67 | 1000 PCS | 260 | 85 | 92 | ||
KNP2W, NKNP2W |
KNP3WS, NKNP3WS |
T52 | 1000 PCS | 260 | 80 | 100 |
T73 | 1000 PCS | 260 | 95 | 92 | ||
KNP3W, NKNP3W |
KNP5WS, NKNP5WS |
T84 | 500 PCS | 260 | 110 | 75 |
KNP5W,NKNP5WS | T84 | 250 PCS | 260 | 110 | 75 |
Em granel
Tipo |
Formulário |
Quantidade |
Dimensões (mm) | |||
Tamanho normal |
Pequeno tamanho |
L | W | H | ||
KNP1/2W, NKNP1/2W |
KNP1WS, NKNP1WS |
P | 5000 PCS | 240 | 140 | 76 |
Moagem | 5000 PCS | 240 | 140 | 76 | ||
KNP1W, NKNP1W |
KNP2WS, NKNP2WS |
P | 2000 PCS | 240 | 140 | 76 |
Moagem | 2000 PCS | 240 | 140 | 76 | ||
KNP2W, NKNP2W |
KNP3WS, NKNP3WS |
P | 2000 PCS | 240 | 140 | 76 |
Moagem | 2000 PCS | 240 | 140 | 76 | ||
KNP3W,NKNP3W |
KNP5WS, NKNP5WS |
P | 100 PCS | 240 | 140 | 76 |
Moagem | 250 PCS | 240 | 140 | 76 | ||
KNP5W,NKNP5WS | P | 50 PCS | 240 | 140 | 76 | |
Moagem | 50 PCS | 240 | 140 | 76 |
Potência nominal
A potência nominal é a potência máxima que pode ser carregada continuamente a uma temperatura ambiente especificada.
70°C,conforme indicado no quadro 1; no entanto, quando a temperatura ambiente exceder 70°C
Tipo
|
Potência nominal
|
Resistência dielétrica tensão |
Resistência KNP Distância ((Ω) |
Resistência NKNP Distância ((Ω) |
|
Tamanho normal |
KNP1/2W, NKNP1/2W |
0.5W | 300 V | 0.05Ω~1KΩ | 0.1Ω~680Ω |
KNP1W, NKNP1W |
1W | 350 V | |||
KNP2W, NKNP2W |
2W | 350 V | |||
KNP3W, NKNP3W |
3W | 400 V | |||
KNP5W, NKNP5W |
5W | 400 V | |||
Dimensões pequenas |
KNP1WS, NKNP1WS |
1W | 300 V | 0.05Ω~1KΩ | 0.1Ω~680Ω |
KNP2WS, NKNP2WS |
2W | 350 V | |||
KNP3WS, NKNP3WS |
3W | 350 V | |||
KNP5WS, NKNP5WS |
5W | 400 V |
Código de cores
Cores |
1SFigura |
2nFigura |
Multiplicador |
Tolerância |
Distinguir |
|
Negro | 0 | 0 | 100 |
Tipo KNP em ¢Negro ¢ Tipo NKNP em Verde. |
||
Castanho | 1 | 1 | 101 | ± 1% ((F) | ||
Vermelho | 2 | 2 | 102 | ± 2% ((G) | ||
Laranja | 3 | 3 | 103 | |||
Amarelo | 4 | 4 | 104 | |||
Verde | 5 | 5 | 105 | |||
Azul | 6 | 6 | 106 | |||
Violeta | 7 | 7 | 107 | |||
Cinzento | 8 | 8 | ||||
Branco | 9 | 9 | ||||
Ouro | 10- Um. | ± 5% ((J) | ||||
De prata | 10-2 | ±10% ((K) | ||||
Simples |
Construção
Não |
Ponto |
Materiais |
1 |
Núcleo cerâmico |
É utilizada cerâmica com alto teor de alumínio. |
2 |
Elementos de resistência |
O elemento de resistência deve consistir em fio de resistência ((Exemplo:CN49W Φ1.0mm). |
3 |
Terminal |
Capuz de ferro. |
4 |
Conexão |
O fio de chumbo, que é revestido com solda, deve ser montado nas tampas por processo de solda. |
5 |
Fios de chumbo |
Fios aquecidos soldados ou enlatados. |
6 |
Pintura de acabamento |
É utilizada resina de silício, conforme a especificação UL-94V-0 Não inflamável. |
7 |
Indicação |
Código de cores. |
Características
Ponto |
Desempenho |
Métodos de ensaio ((Conformes com a SIG C 5202) |
Temperatura |
± 350 PPM/°C |
Cumprir com 5.2 R1:Valor da resistência à temperatura ambiente.mais 100°C(T1) |
|
Dentro de ± 2%+0,05Ω). Não há indícios de danos mecânicos. |
Cumprir com 5.5 Mas não exceder a tensão máxima de sobrecarga. |
Ponto |
Desempenho |
Métodos de ensaio ((Conformes com a SIG C 5202) |
|||||||||
Isolamento |
104MΩ ou mais. |
Cumprir com 5.6 A resistência deve ser testada a 500 V de corrente contínua durante 60 segundos. |
|||||||||
Dieléctricos |
Não há indícios de danos mecânicos, arco ou falha do isolamento. |
Cumprir com 5.7 O resistor deve ser testado a potencial CA, respectivamente, durante 60 segundos. (Ver quadro-1) |
|||||||||
Sobrecarga de pulso |
Dentro de ± 2%+0,05Ω |
Cumprir com 5.8 Voltagem nominal X 4 vezes, 10000 cyc.(1s ON, 25s OFF) Mas não deve exceder a tensão de pulso máxima. (ver quadro-1) |
|||||||||
Força terminal |
Não há indícios de danos mecânicos. |
Cumprir com 6.1
Força de torção: Para dobrar o fio de chumbo em um ponto de cerca de 6 mm ~ 6,5 mm do corpo do resistor. cerca de 0,75 mm raio de curvatura para 90 °, em seguida, pegar o fio em 1,2 ± 0.4 mm de distância do ponto de curvatura final e girá-lo (no sentido horário) por 360 graus perpendicular ao eixo da resistência a uma velocidade de 5 segundos por voltaRepetir a volta por 2 vezes sem causar qualquer ruptura e soltura. |
Ponto |
Desempenho |
Métodos de ensaio ((Conformes com a SIG C 5202) |
Resistência ao calor da solda |
Dentro de ± 1% + 0,05Ω Não há indícios de danos mecânicos. |
Cumprir com 6.4 350±10°C, 3±1s Após o teste, licença por 0,5h. |
Soldabilidade |
Coberto com soldagem nova em 95% pelo menos. |
Cumprir com 6.5 Temperatura de ensaio da solda:255±5°C Tempo de imersão na solda:3±1,0 s |
Resistência aos solventes |
Nenhuma deterioração do revestimento protetor e das marcas. |
Cumprir com 6.9 As amostras devem ser completamente imersas num banho de isoproalcool durante 3 minutos com ultrassom. |
Ciclo de temperatura |
Dentro de ± 1% + 0,05Ω Não há indícios de danos mecânicos. |
Cumprir com 7.4 |
Vida útil da carga em condições de humidade |
Dentro de ± 5% + 0,05Ω |
Cumprir com 7.9 |
Duração da carga |
Dentro de ± 5% + 0,05Ω |
Cumprir com 7.10 |
