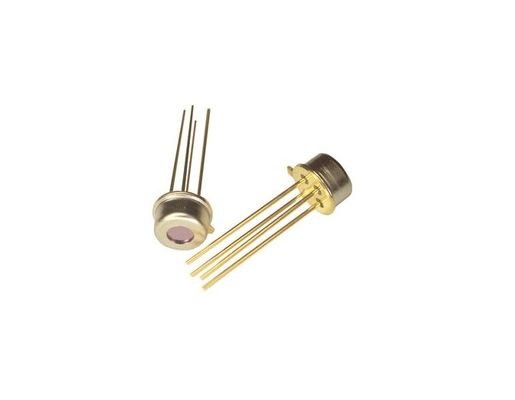

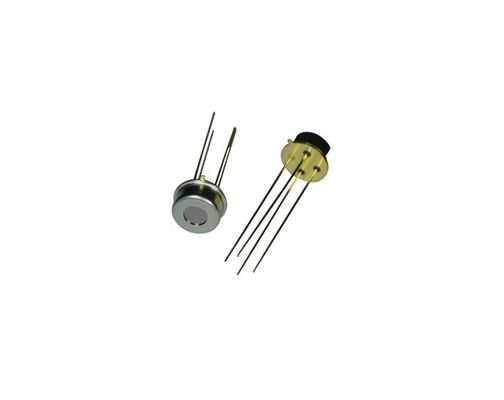

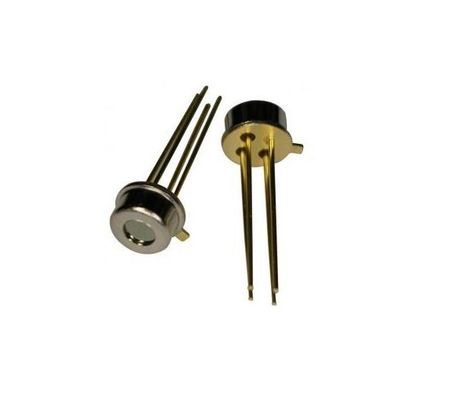

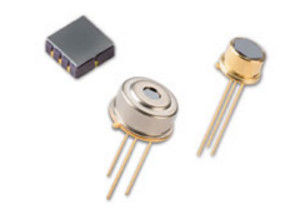

Termômetro de ouvido Medida sem contato Casas metálicas Termometria Detectores de infravermelho Sensor IR termopile ZTP-148SR
Descrição
Os sensores ZTP Thermopile Infared (IR) são sensores de nível de sensibilidade superior líderes na indústria.e não requerem fonte de tensão ou corrente de desvio. Composto por termo-elementos, filtro IR plano e um termistor para compensação de temperatura num pacote TO hermeticamente fechado,A série tem uma variedade de filtros disponíveis para maximizar o desempenho em aplicações específicasOs dispositivos ZTP IR Thermopile são utilizados para fornecer medição de temperatura sem contacto em termometria, fornos de microondas, fogões de aquecimento por indução, ar condicionado, detecção de ocupação, iluminação,controlo do aquecimento por piso, e aplicações HVAC / automóveis.
Não nos limitamos a desenhos padrão e à personalização do utilizador para as aplicações de detecção infravermelha mais exigentes, assim como para PCB.
Aplicação do sensor IR da termopila.pdf
OUTLINE DA PACAGEM DO SENSOR e do arranjo PIN[Unidade: mm]
CHIP TERMOPILE
| Parâmetro |
LIMITES |
Unidades |
CONDIÇÃO |
| Tamanho do chip |
1.8 x 1.8 |
mm2 |
|
| Tamanho do diafragma |
1.0 x 1.0 |
mm2 |
|
| Área ativa |
0.7 x 0.7 |
mm2 |
|
| Resistência interna |
85 ((60-111) |
kΩ |
25°C |
| Resistência TC |
0.12 |
%/°C |
|
| Responsabilidade |
61 ((43-79) |
V/W |
500K, 1Hz |
| Responsabilidade T.C. |
-Não.07 |
%/°C |
|
| Voltagem sonora |
37 |
nV rms |
R.M.S, 25°C |
| NEP |
0.61 |
nW/Hz1/2 |
500K, 1Hz |
| Detectividade |
1.14 |
cmHz1/2/W |
500K, 1Hz |
| Constante de tempo |
|
ms |
|
Termistor- Termistores para compensação de temperatura
| Parâmetro |
LIMITES |
Unidade |
Condição |
| MIN |
TÍPO |
Max. |
| Resistência |
97 |
100 |
103 |
kΩ |
Tol.:3%, @ 25°C |
| Beta Valor |
3920 |
3960 |
4000 |
K |
Tol.:1%, definido a 25°C/50°C |
Classificações máximas absolutas
- Temperatura de funcionamento: -20°C ~ 100°C
- Temperatura de armazenamento: -40°C ~ 120°C
Dados característicos típicos do ZTP-148SR
Sensibilidade
Campo de visão
| Parâmetro |
LIMITES |
Unidade |
Condição |
| MIN |
TÍPO |
Max. |
| Campo de visão |
80 |
85 |
90 |
Graduação |
50% da produção máxima |
Resistência térmico (TABELHA R-T)
Características
Medição sem contacto
Medição de uma área de superfície mais ampla
Pacote de sensores de pequeno porte
Sensor de temperatura ambiente incluído para compensação
Alta sensibilidade
Tempo de resposta rápido
Aplicação
Monitorização do doente
Termômetros auditivos e timpânicos
Detecção da ocupação
Ar condicionado
Aparelho
Módulos IR
Os módulos IR ZTP Thermopile fornecem maiores níveis de precisão da temperatura do objeto, uma gama mais ampla de temperaturas de armazenamento e voltagens de saída Thermopile mais baixas do que produtos semelhantes no mercado.O ZTP-115M é um único módulo IR que consiste numa termopila, sensor IR, condicionamento do sinal e saída de tensão.
Especificações
Voltagem de alimentação: alimentação única (+5V)
Corrente de alimentação: tipicamente 2,7 mA
Tempo de resposta: 0,3 ~ 0,6 segundos
Intervalo de temperatura de medição: -40°C ~ 145°C
Temperatura de funcionamento: -20°C ~ 100°C
Temperatura de armazenamento: -20°C ~ 120°C
Características
Medição sem contacto
Medição de uma área de superfície mais ampla
Pacote de sensores de pequeno porte
Sensor de temperatura ambiente (termistor) incluído para compensação
Alta sensibilidade
Tempo de resposta rápido
Saída analógica
Aplicações
Detecção da ocupação
Ar condicionado
Aparelhos
Fornos de microondas
