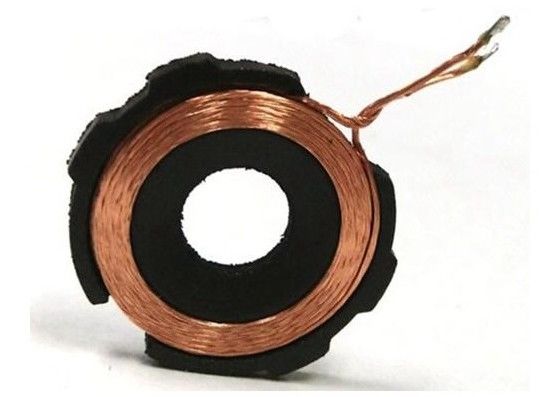

Protetor sem fio personalizado da indução do receptor do transmissor da bobina 7uH 5V do carregador do poder para o telefone celular de Samsung Apple Smart

Carregador sem fio de potência personalizado bobina 7uH 5V transmissor receptor de indução Shield Para Samsung Apple Smart Mobile Phone

Detalhes rápidos

Aolittel wireless charging receiving coils/shields and wireless charging transmitter coils/shields feature high permeability shielding and high-saturation powdered iron that is not affected by permanent locating magnetsTodas as peças são livres de chumbo (Pb) e compatíveis com a RoHS, e algumas também são AEC-Q200-qualificadas.

Especificações

Modelo	Imagem	Especificações
A28-5V bobina de carregamento sem fio		OD: 44,8*52,5 mm ID: 18,5*28,5 mm Espessura: 1,25H Virações: 9 TS Diâmetro do fio: 0,08*105p Fios: fios revestidos de seda Indutividade: 7,3 uh Embalagem: bandeja de sucção / embalagem de cartão RoHS/SGS Direção do enrolamento: no sentido horário
A11-5V bobina de carregamento sem fio		OD: 43±0,5 mm ID: 20,5 mm Espessura: 1,2 mm Virações: 10 TS,1 camada Diâmetro do fio: 0,08*105p Fios: fios revestidos de seda Tamanho do chip: 50*5*1.0 Indutividade: 3,9 uh Indutividade para o ímã adicionado: 6,8 uh Tamanho do produto: 50*2,2H Peso unitário: 15 g Embalagem: bandeja de sucção / embalagem de cartão RoHS/SGS
bobina de carregamento e transmissão sem fio Samsung s6		OD: 43 mm ID: 20,5 mm Espessura: 1,2H Virações: 10 TS Diâmetro do fio: 0,08*105p Fios: fios esmaltados Indutância: 6,3 uh Embalagem: bandeja de sucção / embalagem de cartão RoHS/SGS Direção do enrolamento: no sentido horário
Bobina de transmissão sem fio do Apple Watch		Indutividade: 7,2 uh Com folhas magnéticas
A11-5V bobina de carregamento sem fio Com dois fios Dupla camada		OD: 43±0,5 mm ID: 20,5 mm Espessura: 1,2 mm Virações: 10 TS, 2 camadas Diâmetro do fio: 0,08*105p x 2 Fios: fios revestidos de seda Tamanho do chip: 50*5*1.0 Tamanho do produto: 50*2,2H Peso unitário: 15 g Embalagem: bandeja de sucção / embalagem de cartão RoHS/SGS
A5 bobina de carregador sem fio		OD: 43±0,5 mm ID: 20,5 mm Espessura: 2,6 mm, no máximo Virações: 10 TS,2 camadas Diâmetro do fio: 0,08*105p bifilar Fios: fios revestidos de seda Folha magnética: 53*53*2.5 Tamanho do produto:53*53*5.1H Indutividade: 7,3 uh Embalagem: bandeja de sucção / embalagem de cartão RoHS/SGS Peso unitário: 46 g
Iphone 6 bobina de carregamento sem fio		OD: 36, * 42.7 ID: 27,5*20 Espessura: 0,22H Virações: 14 TS Diâmetro do fio: 0,13*4p Cabos: cabos autoadhesivos Indutância: 8,3 uh Embalagem: bandeja de sucção / embalagem de cartão RoHS/SGS Peso unitário: 0,8 g
S4 Bobina de carregamento sem fio		OD: 25,6 x 36.6 Identificação: 20,5*10.5 Espessura: 0,41H Virações: 15 TS Diâmetro do fio: 0,25*2p Cabos: cabos autoadhesivos Indutividade: 12,2 uh Embalagem: bandeja de sucção / embalagem de cartão RoHS/SGS Peso unitário: 1,5 g

Características

• bobina de recepção de carregamento sem fio
• Para aplicações Rx até 10 W
• Optimizado para circuitos de carregamento de 5 V
• Blindagem de alta permeabilidade para bobinas de recepção de carregamento sem fio
• Blocos de carga de fluxo de componentes ou baterias sensíveis
• Ferro em pó de alta saturação - não afetado por ímãs de localização permanente
• Construção durável

Características dos materiais do escudo

• Permeabilidade: aproximadamente 24
• Resistividade: > 10 MW a 100 V
• Perda de núcleo: 4000 mW/cc a 500 gauss, 250 kHz
• Saturação magnética: 50% a 4000 gauss (até 350 Oe)

Introdução

Há muitos aparelhos movidos a bateria que precisam ser carregados periodicamente, como telefones celulares, tablets e ferramentas de mão movidas a bateria.Estas ferramentas são geralmente carregadas por um cabo dedicado a partir de uma porta USB ou de um adaptador de parede dedicado.

A transferência de energia sem fios simplifica o carregamento destes dispositivos e traz mais conveniência para a vida cotidiana dos nossos clientes.Controladores dedicados são necessários para o controle da aplicação de carregamento sem fioFreescale fornece a família Axx de controladores dedicados para as aplicações de carregamento sem fio.Cada tipo é destinado a uma determinada gama de aplicações na área automotiva ou industrial e de consumo. Freescale fornece a biblioteca de software de carregamento sem fio dedicado
Esta biblioteca mantém todas as funções exigidas pela especificação Qi.

Categorias de bobinas

Cada área de aplicação requer um certo nível de transferência de potência.
como segue:

· Lado do transmissor ou do receptor:
O lado do transmissor gera o campo electromagnético de potência.
O lado do receptor produz a corrente AC/DC quando colocado no campo eletromagnético de potência.

· Um nível de potência transferida:
o Baixa potência até 5 W no lado do receptor
O poder médio de 5 W a 100 W
O nível de potência elevada é de 100 W a 1 kW
o Potência muito elevada mais de 1 kW

· Posicionamento livre:
O bobina única com ou sem atractor
o Solução multicoil

· Fabricação:
O arame da linha de Litz
O tipo de bobinas de PCB

Descrição e propriedades da bobina

Os requisitos para a construção da bobina são os seguintes:

 A indutividade e a capacidade de potência devem satisfazer os requisitos da categoria, incluindo a frequência de trabalho e a potência de transferência.

 A dimensão mecânica deve corresponder à aplicação, incluindo a área e espessura da bobina.

 A bobina deve fornecer a blindagem eletromagnética para o dispositivo electrónico associado, como o telemóvel.

 Construção durável.

A Figura 1 mostra a estrutura básica da bobina de arame

Figura 1 Estrutura da bobina de enrolamento de arame (propriedade do TDK)

A bobina de enrolamento pode ser uma ou duas camadas do fio Litz.
A placa mantém a distância necessária e a fixação mecânica.
A folha de ferrite fornece uma melhor alinhamento entre o transmissor e as bobinas do receptor.
As propriedades da ferrita (material e espessura)
influenciar a transferência máxima de potência para o aumento de temperatura determinado.
Para o nível de potência de 5 W e superior, normalmente são utilizados vários tipos do material ferrita.
O teor de magnético de uma massa de 5 W pode ser inferior a 5 W, podendo ser utilizada fita fina de ferrita ou outros materiais magnéticos macios.
O escudo magnético é de 0,5 mm a 5 mm, dependendo do tipo de bobina.

Uma bobina tem as seguintes propriedades:

· Indutância entre 6 uH e 27 uH.
· A resistência de CC depende principalmente do tipo de fio Litz utilizado, variando geralmente entre 20 mΩ e 100 mΩ.
• A dimensão depende da capacidade de transferência de potência necessária e da aplicação final, variando geralmente entre cerca de 30 mm e 55 mm para a bobina única retangular e circular.
A frequência de trabalho varia entre 105 kHz e 210 kHz para os dispositivos que cumprem a especificação Qi.
A tensão de trabalho é de 5 V a 50 V em condições extremas.

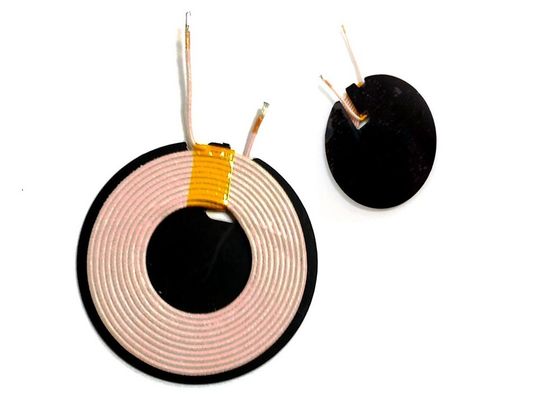

A Figura 2 mostra os exemplos das bobinas de enrolamento de arame.

Figura 2 bobinas enroladas de arame ((propriedade da TDK)

A figura 3 mostra a estrutura básica da bobina de PCB.

Figura 3 Secção transversal do sistema de bobinas de PCB

As bobinas de PCB consistem em várias camadas de bobinas sobrepostas. Todas as bobinas são independentes e têm seus próprios pontos de conexão.As bobinas de PCB geralmente têm maior resistência interna de CC, menor qualidade, menor eficiência, menor espessura e menor custo.

Uma solução multicoil Uma solução multicoil é usada quando o projeto de posicionamento livre é necessário.e então seleciona a bobina com o melhor acoplamento para a transferência de energiaAs bobinas energizadas simultaneamente podem fornecer maior capacidade de transferência de energia e maior liberdade para a colocação da bobina do receptor.As bobinas simultaneamente energizadas estão ligadas à mesma fonte de corrente AC com a mesma orientação do campo eletromagnéticoA ligação pode ser mantida pelo multiplexador de potência ou os condutores de potência separados podem ser utilizados para cada bobina.destinado a um único receptorSe você precisa carregar dois ou mais dispositivos simultaneamente, você precisa usar a topologia multicanal.O exemplo do projeto multicoil é o Freescale Wireless Charger para o setor automotivo, topologia A13_Rev2. É controlado pelo controlador WCT1001A. O exemplo de demonstração final é mostrado na Figura 4.

Figura 4 Exemplo de projeto multicoil

A figura 5 mostra o esquema de blocos do multiplexador de potência.

O multiplexador é controlado pelo controlador de carga sem fio e pode ligar uma ou mais bobinas do conjunto de três bobinas à fonte de energia.O multiplexador de potência pode ser espalhado para mais segmentos para controlar multicoilEste projeto pode ser usado para todas as topologias multicoil pela especificação Qi.

A figura 6 mostra a próxima topologia possível para o sistema multicoil.

Figura 6 Condutores de ponte independentes

Esta topologia usa vários condutores de ponte para energizar cada bobina.É possível energizar uma ou mais bobinas simultaneamenteA selecção da topologia final depende do nível de potência de transferência e, finalmente, do custo.O multiplexador pode ser uma escolha melhor.

Conclusão

A utilização do A ou de outros controladores da família A,juntamente com a biblioteca de carregamento sem fio binário simplifica consideravelmente todo o processo de projeto e fornece funções totalmente testadas para uma aplicação confiável.
