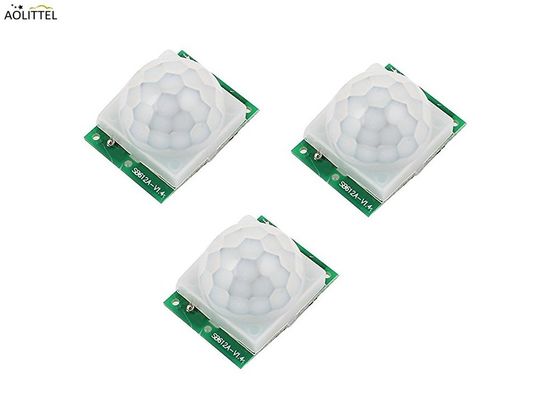

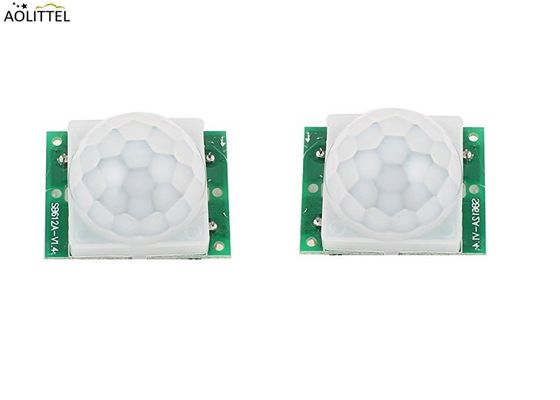

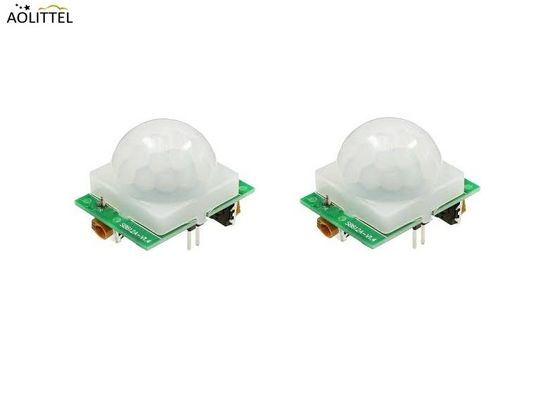

Modulo SB612 de detector de corpo humano de baixo ruído ajustável com distância do sensor de 10 m Ângulo de detecção de 120 graus
Descrição
O SB612A é um módulo de sensor piroelétrico desenvolvido para detecção do corpo humano.
Sensor PIR combinado com uma lente fresnel montada num PCB compacto e componentes limitados para
O tempo de atraso, lux é ajustável.
- Não, não, não.
Descarregar- Não.
Características
| Tipo: |
SB612 |
| Tamanho: |
32*24 mm |
| Corrente de alimentação: |
DC3V~15V |
| Drenagem de corrente: |
< 20 μA |
| Voltagem de saída: |
Input: 3V ~ 15V Output:3.3V |
| Tempo de atraso: |
Tempo de atraso, sensibilidade, iluminação ajustável |
| Operação Temperaute: |
-20°C a 60°C |
| Sensor infravermelho: |
Dois elementos, baixo ruído, alta sensibilidade. |
| Sensor de luz: |
CdS ((Pode ser adicionado conforme exigência do cliente) |
| Saída TTL: |
TTL Output pode ser conectado diretamente a um microcontrolador ou dispositivo lógico |
| Sensibilidade: |
Alta sensibilidade |
Diagrama esquemático
Lentes
Diâmetro da lente: 24 mm (padrão), ângulo de detecção≤120°, faixa de detecção<10M.
Dimensão (unidade: mm)
Guia de aplicação
Funções:
1. DC-INPUT: tensão de alimentação (DC3.0V-12V)
2. TEST: pin de ensaio para saída. Com saída, sinal de nível elevado (3,0 V); sem saída, sinal de nível baixo (0 V)
3. LOAD+: ânodo da carga. LOAD-: cátodo da carga. Voltagem da carga e.
A corrente máxima com carga é de 100mA.
4Ajuste de Lux.
5. DELAY_TIME: ajuste do tempo de atraso.
Configuração de parâmetros
1Voltagem de entrada e corrente quiescente
Ao módulo deve ser adicionado um LDO.
2Ajuste de sensibilidade
Uma tensão aplicada à entrada SENS define o limiar utilizado para detectar um sinal PIR entre o PIRIN
e inputs NPIPIN.VSS seleciona a tensão limite mínima.Qualquer tensão superior a VDD/4 selecionará
o limiar máximo, que é a definição menos sensível para a detecção do sinal PIR.
3Ajuste da luz
Quando a tensão OEN de baixa para alta,quando é superior a 0,4DD ((1.2V),Vout de saída ativar.
De alta para baixa, quando inferior a 0,2 Vd ((0,6 V), desativar a saída Vout.
4Ajuste de tempo de atraso
| Passo |
Tensão central ONTIME (V) |
A tempo. |
Voltagem ((V) |
Pull-up
resistência |
Puxar para baixo
resistência |
| (VDD*(Etapa*2) +3)/128 |
(Típico) |
(VDD=3V) |
| 0 |
3/128 ou inferior |
2.3 |
0 |
Não |
0R |
| 1 |
(VDD*2+3)/128 |
4.7 |
0.07 |
1M |
24K |
| 2 |
(VDD*4+3)/128 |
7 |
0.117 |
1M |
39K |
| 3 |
(VDD*6+3)/128 |
9.4 |
0.164 |
1M |
56K |
| 4 |
(VDD*8+3)/128 |
18.7 |
0.21 |
1M |
75 mil. |
| 5 |
(VDD*10+3)/128 |
37 |
0.257 |
1M |
91 mil |
| 6 |
(VDD*12+3)/128 |
56 |
0.304 |
1M |
110K |
| 7 |
(VDD*14+3)/128 |
Um minuto e 15 segundos. |
0.351 |
1M |
130 mil. |
| 8 |
(VDD*16+3)/128 |
2 minutos e 30 segundos |
0.398 |
1M |
150 mil. |
| 9 |
(VDD*18+3)/128 |
5 minutos. |
0.445 |
1M |
174K |
| 10 |
(VDD*20+3)/128 |
7 minutos e 29 segundos. |
0.492 |
1M |
Duzentos mil. |
| 11 |
(VDD*22+3)/128 |
9 minutos e 59 segundos. |
0.539 |
1M |
220 mil. |
| 12 |
(VDD*24+3)/128 |
19 minutos e 58 segundos |
0.585 |
1M |
240 mil |
| 13 |
(VDD*26+3)/128 |
39 minutos e 56 segundos |
0.632 |
1M |
270 mil. |
| 14 |
(VDD*28+3)/128 |
59 minutos e 25 segundos |
0.679 |
1M |
294K |
| 15 |
(VDD*30+3)/128 ou superior |
1 hora e 20 minutos. |
3 |
0R |
Não |
Notas
Devido à elevada sensibilidade do sensor PIR, não é recomendável utilizar o módulo nas seguintes situações:
ou condição similar.
A) em mudanças ambientais rápidas
B) em forte choque ou vibração
C) num local onde existam materiais de obstrução (por exemplo vidro) através dos quais a luz infravermelha não pode passar dentro de um espaço de
Área de detecção.
D) expostos à luz solar direta
E) expostos ao vento direto de um aquecedor ou de um ar condicionado
