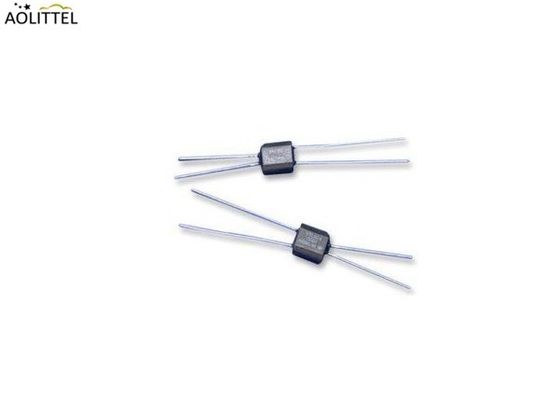

Acoplador ótico linear análogo WDYJ-1210 10.5x7.5mm da saída alta da fotocélula da estabilidade do ganho para o controle de velocidade do motor

1000 partes
MOQ
Negociável
preço
Acoplador ótico linear análogo WDYJ-1210 10.5x7.5mm da saída alta da fotocélula da estabilidade do ganho para o controle de velocidade do motor
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Optoacoplador linear WDYJ-1210
Número de pinos: 4 pinos
Gênero de produtos: Série WDYJ-1210
Estilo da Caixa do Optoacoplador:: Axial
Voltagem de isolamento: 2000V
Corrente Direta Se MaxForward Current If Max: 20 mA
Dimensão: 10.5x7.5mm
Temperatura do funcionamento/armazenamento: -40 a 75C
Voltagem para a frente: 1.9-2.5V
Dispersão do Poder: 50mW
Tempo de elevação (TR): 3.5msec
Tempo de queda (TF): 500msec
Destacar:

sensor do detector de chama

,

fusível resettable da montagem de superfície
Informação básica
Marca: Ao littel
Número do modelo: Série WDYJ-1210
Condições de Pagamento e Envio
Detalhes da embalagem: Em massa
Tempo de entrega: 10 dias úteis
Termos de pagamento: Western union, T/T
Habilidade da fonte: 100.000.000 partes pelo mês
Descrição de produto


Alta estabilidade de ganho de fotocélula de saída analógica linear optocoupler WDYJ-1210 10.5x7.5mm para controle de velocidade do motor


Características

Material de resistência pura, saída não polar
A estrutura de circuito simples adequada para aplicações de CC ou AC
Bom isolamento entre entrada e saída, acoplamento de baixa distorção


- Não, não, não.Epoxy Coated Photocell 11mm Diameter Photoresistor Light Sensor GM11528 With Light Resistance 10-20 KOhm Descarregar- Não.


Diagrama de estrutura: (unidade: mm)

Acoplador ótico linear análogo WDYJ-1210 10.5x7.5mm da saída alta da fotocélula da estabilidade do ganho para o controle de velocidade do motor 1


NEGÓCIOS MAXIMOS ABSOLUTOS @ 25°C

Parâmetro Classificação Unidade
Voltagem de isolamento ((pico) 2000 V
Temperatura de solda 260 < 5 sec °C
Temperatura de funcionamento -40 a 75 °C
Temperatura de armazenamento -40 a 75 °C



Características eletro-ópticas @ 25°C

LED

Parâmetro Símbolo Condições de ensaio Minha. Tipo... Max. - O quê? Unidade
Corrente para a frente Eu...F 20 mA
Voltagem para a frente VF Eu...F= 20 mA 1.9 2.0 2.5 V
Corrente inversa Eu...R VR= 4V 10 μA

CELULA

Parâmetro Símbolo Condições de ensaio Minha. Tipo... Max. - O quê? Unidade
Tensão máxima da célula VC (Pico AC ou DC) 60 V
Dispersão do Poder PD Derate linearmente para 0 a 75°C 50 mW

CUPULAR

Parâmetro Condições de ensaio Em relação à resistência (RON) / KΩ Resistência de desligamento (ROFF) ※2 /MΩ
Minha. Tipo. Max. - O quê?
WDYJ-1210RA IF=1mA※1 0.7 1
WDYJ-1210RB IF=1mA※1 0.65 1.1 1
WDYJ-1210RC IF=1mA※1 1.05 1.56 1
WDYJ-1210RC1 IF=1mA※1 0.8 1.5 200
WDYJ-1210RD IF=1mA※1 1.48 2.6 1
WDYJ-1210RD1 IF=1mA※1 1.48 2.5 200
WDYJ-1210RE IF=1mA※1 2.5 5 2
WDYJ-1210RG IF=1mA※1 5 10 2
WDYJ-1210RH IF=1mA※1 10 20 30
WDYJ-1210RI IF=1mA※1 20 40 10
Tempo de subida Tempo até 63% da condutividade final @ IF= 20mA 3.5 msec
Tempo de Outono Tempo até 100 kW após remoção do IF = 20mA 500 msec
Coeficiente de temperatura das células IF > 5 mA 0.7 %/°C

※1Medido após uma história de escuridão de uma semana
※210 segundos depois de euF=0,5 V de corrente contínua na célula


Descrição

O optoacoplador é um dispositivo que é feito principalmente de LED e fotocélula.Quando há corrente é aplicada ao LED, a fotocélula de saída é ligada. Eles trabalham juntos para fornecer isolamento elétrico. Ou seja, há um caminho de transmissão óptica curto para transferir um sinal entre o LED e a fotocélula,mantendo-os electricamente isolados.

Aplicações

Proteção e controlo do amplificador de áudio
Acoplamento de isolamento blindado elétrico
Transmissão de comunicações e controlo automático
Ajuste das luzes e controlo da velocidade do motor
Indústria, Motor Drive & Control



Curva das principais características


Acoplador ótico linear análogo WDYJ-1210 10.5x7.5mm da saída alta da fotocélula da estabilidade do ganho para o controle de velocidade do motor 2
Acoplador ótico linear análogo WDYJ-1210 10.5x7.5mm da saída alta da fotocélula da estabilidade do ganho para o controle de velocidade do motor 3

Atenção:Recomenda-se afastar o alfinete de solda da parte inferior do optoacoplador, devendo o tempo de solda ser o mais curto possível.
