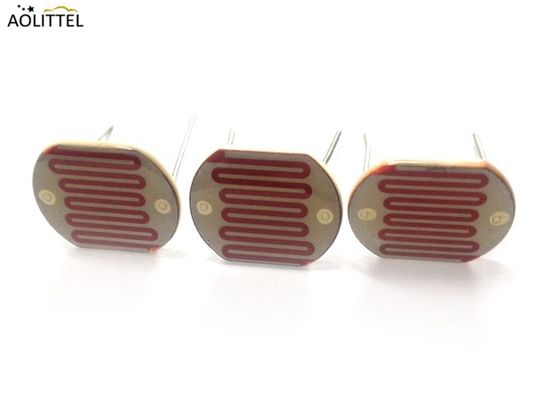

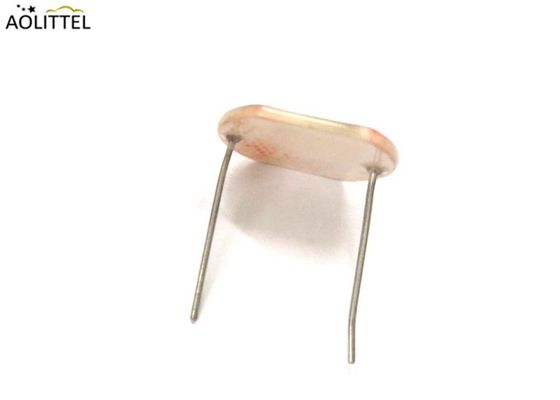

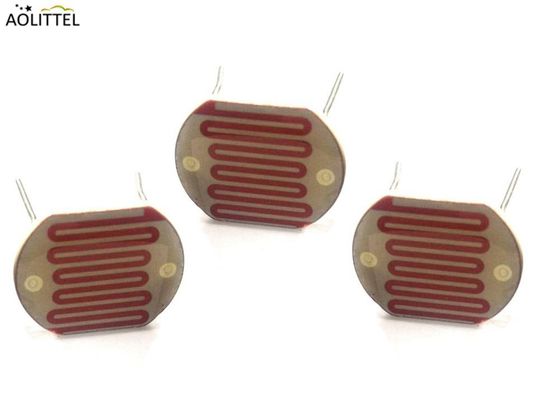

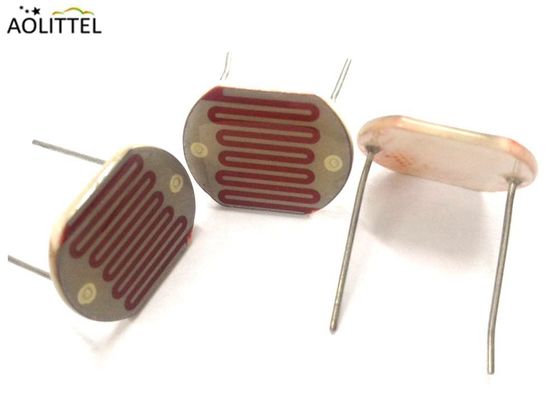

25mm Cerâmica Pacakge Fotoresistor Célula fotocondutora Resistente dependente da luz LDR 25528 Com resistência à luz 10-20K
Aplicações
Controle da exposição da câmara
Foco automático do deslizamento
Máquinas de fotocópia
Dimmer automático de faróis
Controle da luz noturna
Controle de iluminação de rua
Brinquedo
- Não, não, não. Descarregar- Não.
Especificações
Diâmetro: 25 mm
Pins de lançamento: 20 mm
Tensão máxima: 500 V
Consumo máximo de energia: 500 mW
Temperatura de operação: 30 °C + 70 °C
Ponto | Tipo | Max.Voltagem (VDC) |
Dispersão do Poder (mw) |
Temperatura ambiente (°C) |
Pico de resposta espectral (nm) | Resistência à luz (10Lux) KΩ |
Resistência Negra MΩ |
γ |
Resposta Tempo |
Iluminação resistência Características |
|
Aumentar | Diminuição | ||||||||||
Série φ25 | GM25516 | 500 | 500 | -30~+70 | 560 | 5 a 10 | 1 | 0.6 | 30 | 30 | 2 |
GM25528 | 500 | 500 | -30~+70 | 560 | 10 a 20 | 2 | 0.6 | 20 | 30 | 2 | |
GM25537-1 | 500 | 500 | -30~+70 | 560 | 20 a 30 | 3 | 0.7 | 20 | 30 | 3 | |
GM25537-2 | 500 | 500 | -30~+70 | 560 | 30 a 50 | 5 | 0.7 | 20 | 30 | 3 | |
GM25539 | 500 | 500 | -30~+70 | 560 | 50 a 100 | 8 | 0.8 | 20 | 30 | 4 |
Dimensão
unidade: mm
Características físicas e ambientais
Ponto de referência | Condições | Performance |
Soldabilidade | Colocar os terminais no tanque de solda a 230 ± 5 °C durante 2 ± 0,5 s (as raízes terminais estão a 5 mm da superfície de estanho). | humidade> 95% |
Mudança de temperatura | Mudança de temperatura em conformidade com: TA: -40°C TB: +60°C Número de ciclos: 5 Duração da exposição: 30min | Desvio de R10 = ± 20% Nenhum dano visível |
Umidade e calor constantes | 1Colocar o dispositivo na caixa de ensaio a Temperatura: 60±5°C Umidade: 90-95% Iluminação: 0 lux Duração: 100h 2Tome o dispositivo e meça após 24 horas a temperatura e humidade normais. |
Desvio de R10= ± 30% Nenhum dano visível |
Temperatura de carga constante | A 25±5°C Iluminação: 150 lux a potência nominal Duração: 600h | Nenhum dano visível |
Força dos terminais de fio | Dobrar o cabo na raiz a 90 graus e depois dobrá-lo na direção oposta. | Nenhum dano visível |
Vibração | Frequência: 50 Hz Balanço: 1,5 mm com direcções: paralelo ao substrato cerâmico normal ao substrato cerâmico Duração: 2h | Nenhum dano visível |
Circuitos de aplicação típicos de células fotocondutoras
- Geral
O resistor dependente da luz é fácil de usar em projetos. requer que um dispositivo ou circuito seja ligado ou desligado automaticamente na escuridão ou na luz.A resistência vai mudar dependendo da intensidade da luz a que é exposta..
Três capas de material:
1.o corpo epóxi
2. o corpo de metal
3O corpo de vidro
Todas as especificações ou diâmetros: 3mm, 4mm, 5mm, 6.5mm, 7mm, 8mm, 10mm, 11mm, 12mm, 20mm, 25mm e assim por diante.
Condição de ensaio
Tensão máxima externa: a tensão máxima pode ser imposta de forma consistente nos componentes no escuro.
Resistência escura:Resistência que é obtida a partir da luz de 10 lux fechada por 10 segundos.A resistência que é obter após 400-600lux luz por 2 horas, teste com a luz padrão (CCT:2854K) 10 lux obter o valor.
D Valor: A relação é obtida a partir da resistência padrão em 10 lux de iluminação e 100 lux de iluminação.
Lg (R10/R100)
γ= =Lg(R10/R100)
Lg (100/10)
R10、R100 o valor da resistência em 10 lux e 100 lux, respectivamente. (a tolerância γ·s é ±0,1)
