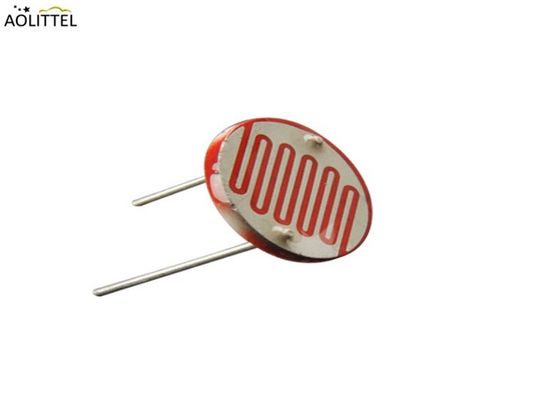

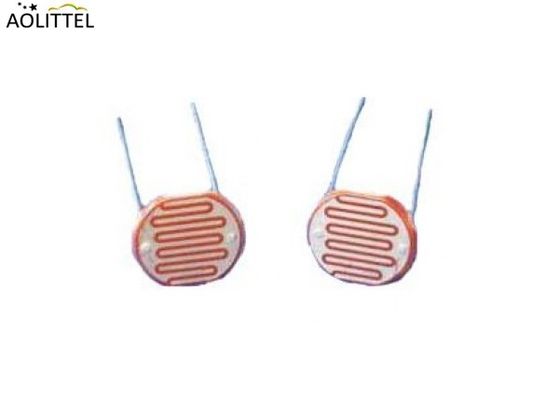

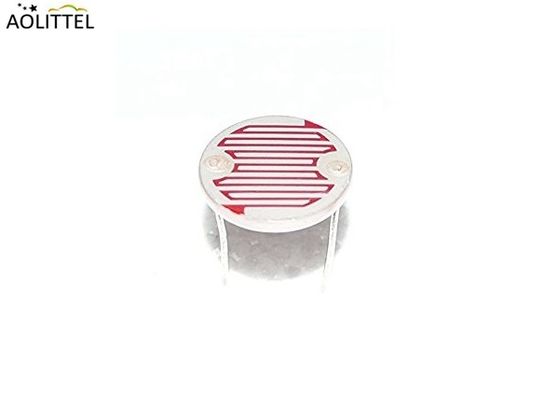

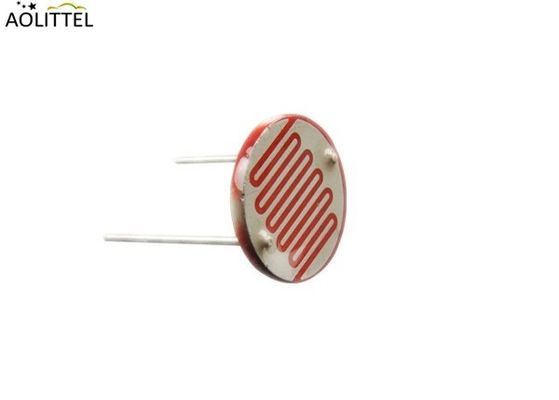

Embalagem de resina epoxi Diâmetro 20 mm CdS fotoresistor Sensor de luz GM20539 Para aplicações de sensores
Características eletrónicas
Nome | Modelo | Max. Tensão | Max. Potência | Temperatura do ambiente (°C) | Espectro Pico nm | Resistência à luz (10 Lux) | Resistência Negra | γ10010 | Resposta | Característica de resistência à iluminação | |
Aumentar | Diminuição | ||||||||||
Série φ20 | GM20516 | 500 | 500 | -30~+70 | 560 | 5 a 10 | 1 | 0.6 | 30 | 30 | 2 |
GM20528 | 500 | 500 | -30~+70 | 560 | 10 a 20 | 2 | 0.6 | 30 | 30 | 2 | |
GM20537-1 | 500 | 500 | -30~+70 | 560 | 20 a 30 | 3 | 0.7 | 30 | 30 | 3 | |
GM20537-2 | 500 | 500 | -30~+70 | 560 | 30 a 50 | 5 | 0.7 | 30 | 30 | 3 | |
GM20539 | 500 | 500 | -30~+70 | 560 | 50 a 100 | 8 | 0.8 | 30 | 30 | 4 |
- Não, não, não. Descarregar- Não.
Unidade de dimensão: mm
Terminologia
Resistência à luz:
Medido a 10 lux com luz normal A (2854K-temperatura de cor) e pré-iluminação de 2 horas a 400-600
Lux teste prévio.
A Resistência Negra:
Medido aos 10 segundos após fechar 10 lux.
III Característica gama:
Menos de 10 lux e 100 lux e dados por
γ = log ((R10/R100) / log ((100/10) = log ((R10/R100)
R10, R100: resistência a 10 lux e 100 lux.
A tolerância de γ é ±0.1.
IV Pmax:
Dissupação máxima de potência a uma temperatura ambiente de 25°C.
A potência admissível pode ser reduzida.
V Vmax:
Voltagem máxima na escuridão que pode ser aplicada ao dispositivo continuamente.
Pico espectral:
A sensibilidade espectral dos fotoresistores depende do comprimento de onda da luz a que estão expostos e em
De acordo com a figura "Resposta espectral", a tolerância do pico espectral é de ±50 nm.
![]() |
![]() |
Características físicas e ambientais
Ponto de referência | Condições | Performance |
Soldabilidade | Colocar os terminais no tanque de solda a 230 ± 5 °C durante 2 ± 0,5 s (as raízes terminais estão a 5 mm da superfície de estanho). | humidade> 95% |
Mudança de temperatura | Mudança de temperatura em conformidade com: TA: -40°C TB: +60°C Número de ciclos: 5 Duração da exposição: 30min | Desvio de R10 = ± 20% Nenhum dano visível |
Umidade e calor constantes | 1Colocar o dispositivo na caixa de ensaio a Temperatura: 60±5°C Umidade: 90-95% Iluminação: 0 lux Duração: 100h | Desvio de R10= ± 30% Nenhum dano visível |
Temperatura de carga constante | A 25±5°C Iluminação: 150 lux a potência nominal Duração: 600h | Nenhum dano visível |
Força dos terminais de fio | Dobrar o cabo na raiz a 90 graus e depois dobrá-lo na direção oposta. | Nenhum dano visível |
Vibração | Frequência: 50 Hz Balanço: 1,5 mm com direcções: paralelo ao substrato cerâmico normal ao substrato cerâmico Duração: 2h | Nenhum dano visível |
Características
Resposta rápida
Desempenho confiável
Embalagem epóxi ou hermética
Boa característica do espectro
Aplicação
Comutador fotográfico
Controle fotoelétrico
Flash automático para câmera
Brinquedos eletrónicos, controlo industrial
Descrição
As células fotovoltaicas são sensores que permitem detectar a luz. São pequenas, baratas, de baixa potência, fáceis de usar e não se desgastam. Por essa razão, muitas vezes aparecem em brinquedos, aparelhos e aparelhos.São muitas vezes referidas como células CdS (são feitas de sulfeto de cádmio), resistores dependentes da luz (LDR) e fotoresistores.
As fotocélulas são basicamente um resistor que muda seu valor de resistência (em ohms Ω) dependendo da quantidade de luz que está brilhando na face tortuosa.fácil de obter em muitos tamanhos e especificaçõesOs sensores de fotocélulas, mesmo que sejam do mesmo lote, comportam-se de forma um pouco diferente, as variações podem ser muito grandes, 50% ou mais!,Não devem ser usados para tentar determinar níveis precisos de luz em lux ou millicandela.
Para a maioria das aplicações sensíveis à luz como "é claro ou escuro fora", "há algo na frente do sensor (que iria bloquear a luz)","Há alguma coisa a interromper um raio de laser?", ou "qual dos sensores múltiplos tem mais luz atingindo-o", as células fotovoltaicas podem ser uma boa escolha!
Problemas que podem ocorrer com vários sensores
Se, ao adicionar mais sensores, descobrir que as leituras são inconsistentes,Isso indica que os sensores estão interferindo uns com os outros ao mudar o circuito de leitura analógica de um pin para o outroPode corrigir isto fazendo duas leituras atrasadas e jogando fora a primeira.
