o plástico de 12mm revestiu o resistor dependente leve GM12528 10-20K do LDR para o controle claro

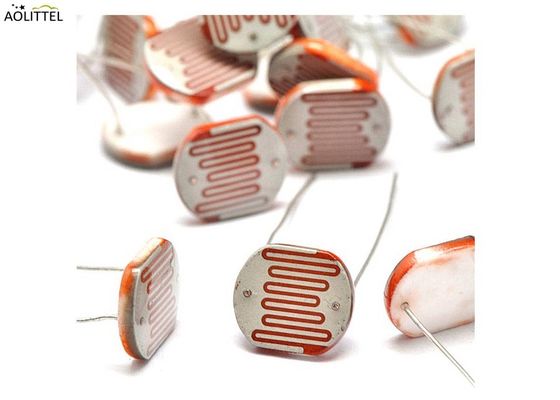

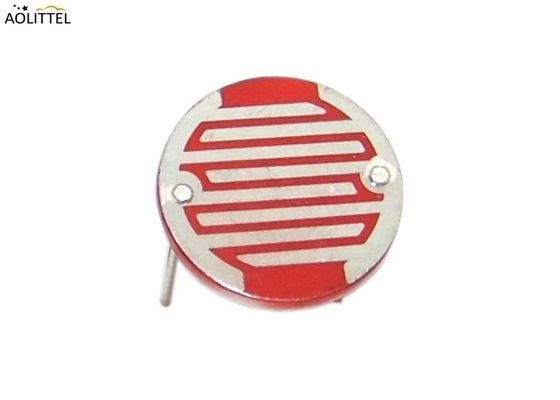

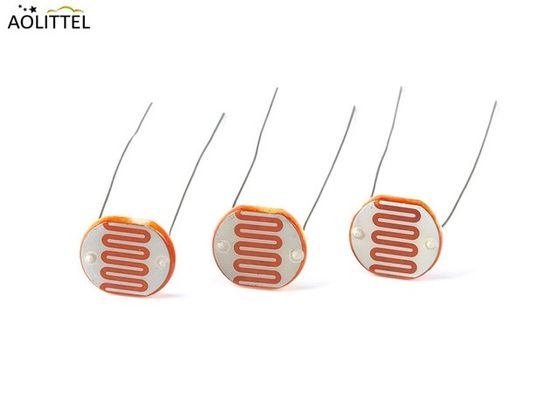

Resistente dependente da luz LDR revestido de plástico de 12 mm GM12528 10-20K para controle de luz

Circuitos baseados em LDR

Interruptor escuro baseado em Arduino
Interruptor ativado pela luz usando LM555 e LDR

Vantagens do LDR

Baixo custo e fácil disponibilidade
Fácil de usar.

Desvantagens do LDR

Tempo de resposta lento em comparação com os diodos fotovoltaicos.

Performances eletrônicas

- Não, não, não. Descarregar- Não.

Dimensão

unidade: mm

Descrição

Vários tipos de sensores de luz estão disponíveis no mercado. Um dos tipos mais comuns e econômicos de sensor de luz é um resistor dependente de luz abreviado como LDR.Um LDR também é chamado de foto resistor ou fotocelaÉ basicamente um resistor variável cuja resistência varia de acordo com a intensidade da luz que cai sobre ele.e em condições de luz a resistência pode ser de várias centenas de ohmsOs LDRs são menos sensíveis à luz em comparação com os foto-transistores ou foto-diodos..O padrão ZigZag do LDR no Substrato cerâmico aumenta a resistência escura.

O LDR não tem polaridade como um resistor. A resistência do LDR pode ser muito facilmente medida simplesmente conectando os dois terminais do LDR a um multimetro e configurando o multimetro no modo de resistência.Agora, quando você mudar a intensidade da luz que cai no LDR você pode ver a resistência variandoO LDR está disponível em vários tamanhos, por exemplo, LDR de 5 mm e LDR de 12 mm, onde o substrato do LDR tem 5 mm de largura e 12 mm de largura, respectivamente.

A resistência do LDR pode ser diferente para diferentes LDRs e depende do material sensível à luz utilizado para fabricá-lo.Vários materiais diferentes são utilizados como substrato de semicondutores para diferentes aplicaçõesPara a região do espectro infravermelho médio, sulfeto de chumbo (PbS) e antimoneto de ínio (InSb) são usados.E o mais comumente usado é o sulfeto de cádmio (CdS) porque é barato e é sensível ao intervalo de comprimento de onda de 400 nm ∼ 850 nm i. ou seja, o espectro visível.

O CdS LDR é um sensor de custo muito baixo e é usado em muitas aplicações do dia a dia, desde ligar luzes de rua ON / OFF, interruptor de amanhecer, luzes de emergência LED até medidores de luz de câmera.

Circuito de interface para LDR

A saída do LDR é a resistência, portanto, não pode ser conectada diretamente a qualquer ADC.Você pode ver um circuito divisor de tensão simples cuja tensão de saída é proporcional à intensidade da luz que cai no LDREsta tensão de saída pode então ser dada directamente a um ADC para medir a intensidade da luz ou a um circuito de comparação.

Vout= Vin x (R1/(R1+RLDR))
Vout = Tensão de saída da secção divisora de tensão
Vin = Voltagem de entrada da seção divisor de tensão em nossa condição seus 5 volts
RLDR= Resistência de LDR
