Sensor revestido GM11528 da luz do Photoresistor do diâmetro da fotocélula 11mm da cola Epoxy com resistência clara 10-20 KOhm

1000 partes
MOQ
Negociável
preço
Sensor revestido GM11528 da luz do Photoresistor do diâmetro da fotocélula 11mm da cola Epoxy com resistência clara 10-20 KOhm
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Modelo: sensor da luz do Photoresistor do diâmetro de 11mm
Número da parte: GM11528
Diâmetro: 11 mm
Voltagem máxima: 200VDC
Dispersão do Poder: 200mw
Temperatura ambiente: -30-+70C
Pico da resposta espectral: 560nm
Resistência clara (10Lux): 10-20 KOhm
Resistência escura: 2 MOhm
Encapsulado: Epoxi
Destacar:

sensor do detector de chama

,

fusível térmico da montagem de superfície

Informação básica
Marca: Ao littel
Número do modelo: GM11528
Condições de Pagamento e Envio
Detalhes da embalagem: VOLUME, 1000pcs pela caixa
Tempo de entrega: 70-10 dias úteis
Termos de pagamento: T / T, Western Union
Habilidade da fonte: 100.000.000 partes pelo mês
Descrição de produto

Fotocélula revestida por epoxi de 11 mm de diâmetro Sensor de luz fotoresistente GM11528 Com resistência à luz 10-20 KOhm

Descrição

As células fotovoltaicas são sensores que permitem detectar a luz. São pequenas, baratas, de baixo consumo, fáceis de usar e não se desgastam. Por essa razão, aparecem frequentemente em brinquedos, aparelhos e aparelhos.São muitas vezes referidas como células CdS (são feitas de sulfeto de cádmio), resistores dependentes da luz (LDR) e fotoresistores.
As células fotovoltaicas são basicamente um resistor que muda seu valor de resistência (em ohms Ω) dependendo de quanto.Cada sensor de fotocélula vai agir de forma diferente do outro.Por esta razão, não devem ser utilizados para tentar determinar níveis precisos de luz em lux ou millicandela.Em vez disso, pode-se esperar que só seja capaz de determinar alterações de luz básicas.
Para a maioria das aplicações sensíveis à luz, como: "É claro ou escuro fora", "Há algo na frente do sensor (que bloquearia a luz) ",Há alguma coisa a interromper um feixe de laser?, ou “qual dos sensores múltiplos tem mais luz que lhe atinge”, as fotocélulas podem ser uma boa escolha!

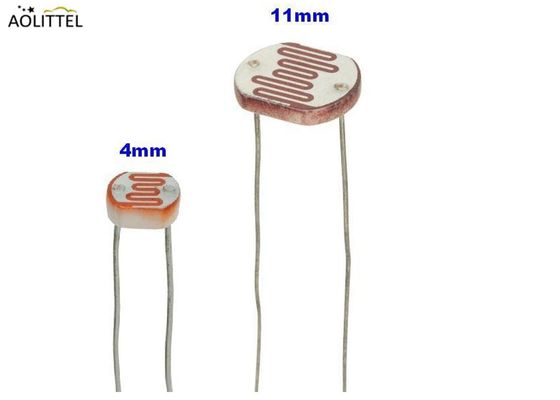

Sensor revestido GM11528 da luz do Photoresistor do diâmetro da fotocélula 11mm da cola Epoxy com resistência clara 10-20 KOhm 0

Aplicações


Fotometria automática de câmara
Controle da luz solar interior
Controlo industrial
Lâmpada de controlo óptico
Oficinas de controlo óptico
Controle fotoelétrico
Anunciador
Interruptor de controlo óptico
Brinquedos eletrónicos
Eletrônico proverbial vlitional

Características

Dissipação de potência admissível (PD):200 mW (Derat superior a 25 °C:10,0 mW/°C)
Tensão máxima aplicada (a 25°C):200V CC ou AC
Intervalo de temperatura ambiente (TA) : -30 °C + 70 °C
Resistência à luz a 10 lux: 10-20KΩ (2854k temperatura de cor) e 2h pré-iluminação a 400-600 lux antes de enviar mensagens de texto.)
Resistência à escuridão a 0Lux:.2MΩ; Resposta espectral máxima:560Nm

Apresentações

Nome Modelo

Max. Tensão

VDC

Max. Potência

MW

Temperatura do ambiente (°C) Pico do Espectronm

Resistência à luz (10 Lux)

Resistência Negra

≥ MΩ

γ10010

Tempo de resposta

(ms)

Característica de resistência à iluminação
Aumentar Diminuição
φ11Série GM11516 200 200 -30~+70 560 5 a 10 1 0.6 30 30 1
GM11528 200 200 -30~+70 560 10 a 20 2 0.6 30 30 2
GM11537-1 200 200 -30~+70 560 20 a 30 3 0.7 30 30 3
GM11537-2 200 200 -30~+70 560 30 a 50 5 0.7 30 30 3
GM11539 200 200 -30~+70 560 50 a 100 8 0.8 30 30 4

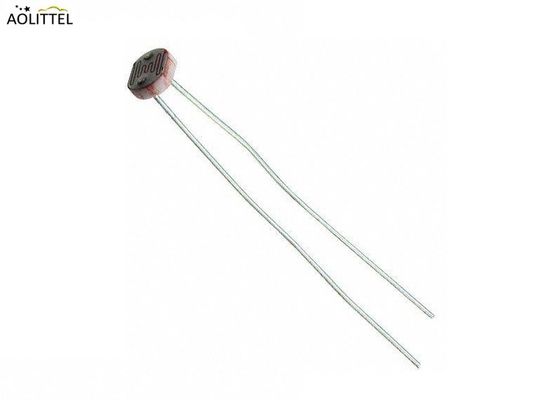

- Não, não, não.Sensor revestido GM11528 da luz do Photoresistor do diâmetro da fotocélula 11mm da cola Epoxy com resistência clara 10-20 KOhm 1 Descarregar- Não.

Notas:
1Para evitar a preservação de resistores sensíveis à luz no ambiente úmido e de alta temperatura.
2.O processo reduziu o tempo de soldagem.
3.Nota que a localização da solda a chumbo deve estar a 3 mm da base cerâmica (mm) ou mais.

Como medir a luz usando uma fotocélula


Como já dissemos, a resistência de uma fotocélula muda à medida que o rosto é exposto a mais luz.A resistência diminui.Este gráfico indica aproximadamente a resistência do sensor em diferentes níveis de luz.

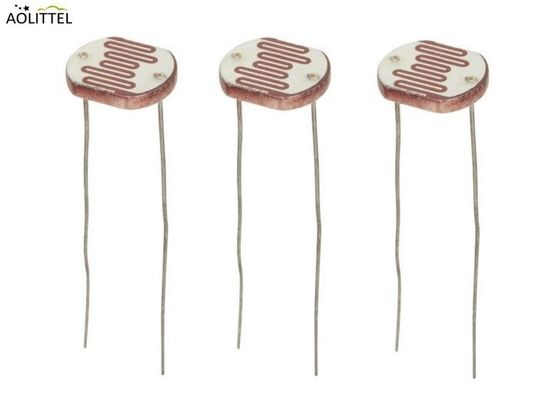

Sensor revestido GM11528 da luz do Photoresistor do diâmetro da fotocélula 11mm da cola Epoxy com resistência clara 10-20 KOhm 2

Condições de ensaio

Tensão máxima externa: a tensão máxima pode ser imposta de forma consistente nos componentes no escuro.

Resistência escura:Resistência que é obtida a partir da luz de 10 lux fechada por 10 segundos.A resistência que é obter após 400-600lux luz por 2 horas, teste com a luz padrão (CCT:2854K) 10 lux obter o valor.

D Valor: A relação é obtida a partir da resistência padrão em 10 lux de iluminação e 100 lux de iluminação.

Lg (R10/R100)

γ= =Lg(R10/R100)

Lg (100/10)

R10、R100 o valor da resistência em 10 lux e 100 lux, respectivamente. (a tolerância γ·s é de ±0,1)

Alguns dados básicos


Estas estatísticas são para a fotocélula na loja Adafruit que é muito parecida com o GM11528.Apesar de todos eles praticamente trabalharem da mesma formaSe houver uma ficha de dados, pode consultar-a.
Tamanho: redondo, 11mm/0.4′′ de diâmetro.
Faixa de resistência: 200KΩ (escuro) a 10-20KΩ (10 lux de brilho)
Faixa de sensibilidade: 560nm, as células CdS respondem à luz entre os comprimentos de onda de 400nm (violeta) e 600nm (laranja), atingindo um pico em cerca de 520nm (verde).
Fornecimento de energia: 200VDC praticamente qualquer coisa até 100V, usa menos de 1mA de corrente em média (depende da tensão da fonte de alimentação)
Folha de dados ver título
Duas notas de aplicação sobre a utilização e selecção de fotocélulas, em que quase todos estes gráficos são tirados de

Exemplo personalizado

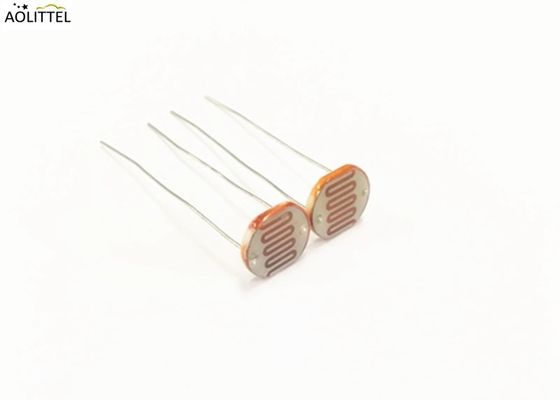

Sensor revestido GM11528 da luz do Photoresistor do diâmetro da fotocélula 11mm da cola Epoxy com resistência clara 10-20 KOhm 3

A personalização está disponível com requisitos detalhados!
