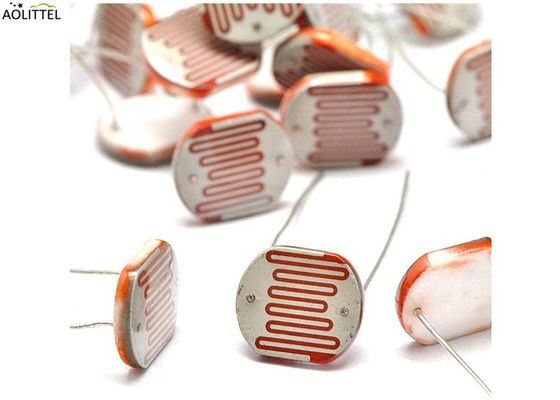

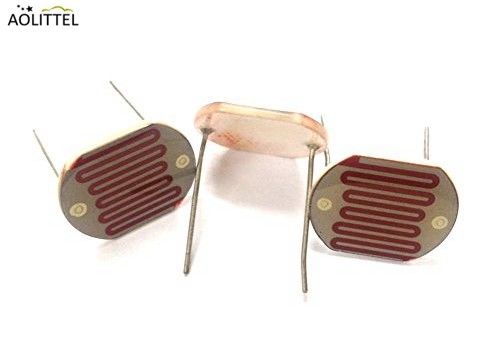

4mm Dia CdS Fotocelular fotoresistora de luz sensor 540nm para exposição de câmera
Aplicações típicas
Fotometria | Para medidores de exposição Obturador electrónico programado Circuito de exposição automática Iluminômetros de uso geral Para alarme de baixa exposição Detecção de níveis de iluminação fracos Detecção do nível de contrailuminação Controle de balanço de branco para câmara de vídeo |
Controle da luz |
Para amortecimentos de luz Para interruptor automático de luz Lâmpadas de rua, de porta, de jardim Automóvel noturno de farol Farol |
Detecção | Papel e leitura de cartões Para sistemas de aquecimento Monitor de chama para queimador de óleo Brinquedos eletrónicos, como pistolas de feixe Alarme de intrusão, sistema de segurança |
Áudio | Controle de volume sem contacto Para Melody Toys, cartão, chá, etc. Sistema de retorno automático para toca-discos Circuito de modulação |
Descrição
Os sensores de sulfoseleneto de cádmio (CdS) são dispositivos fotocondutores de baixo custo para medição de luz visível.A sua resistência diminui à medida que o nível de luz aumenta com características de eficiência semelhantes ao olho humano.
A série GM45 são (CdS), fotocélulas fotocondutoras projetadas para detectar a luz de 400 a 700 nm. Estes resistores dependentes da luz estão disponíveis em uma ampla gama de valores de resistência.São embalados num cabeçalho cerâmico revestido de plástico de dois chumbo.
Especificações
Nome | Modelo |
Max. Tensão VDC |
Max. Potência MW |
Temperatura do ambiente (°C) |
Espectro Pico nm |
Resistência à luz (10 Lux) KΩ |
Resistência Negra ≥ MΩ |
γ100 10 |
Tempo de resposta (ms) |
|
Aumentar | Diminuição | |||||||||

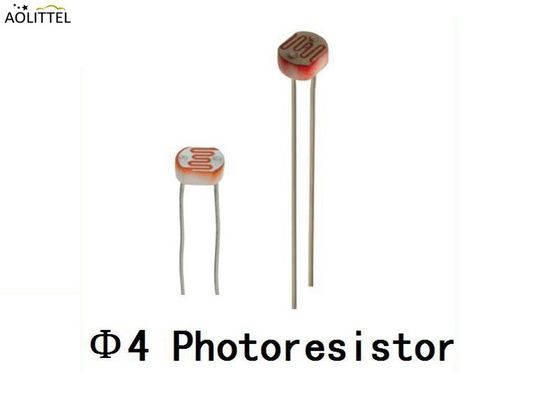

φ4 Série |
GM4506 | 150 | 50 | -30~+70 | 540 | 2-5. | 0.1 | 0.5 | 30 | 30 |
GM4516 | 150 | 50 | -30~+70 | 540 | 5 a 10 | 0.2 | 0.5 | 30 | 30 | |
GM4528 | 150 | 50 | -30~+70 | 540 | 10 a 20 | 1 | 0.6 | 30 | 30 | |
GM4537-1 | 150 | 50 | -30~+70 | 540 | 20 a 30 | 2 | 0.6 | 30 | 30 | |
GM4537-2 | 150 | 50 | -30~+70 | 540 | 30 a 50 | 3 | 0.7 | 30 | 30 | |
GM4539 | 150 | 50 | -30~+70 | 540 | 50 a 100 | 5 | 0.8 | 30 | 30 | |
GM4549 | 150 | 50 | -30~+70 | 540 | 100 a 200 | 10 | 0.9 | 30 | 30 |
- Não, não, não. Descarregar- Não.
Características
Resposta à luz visível
Construção sinterizada
Baixo custo
Exemplo de aplicação
Placas de entrada LDR:

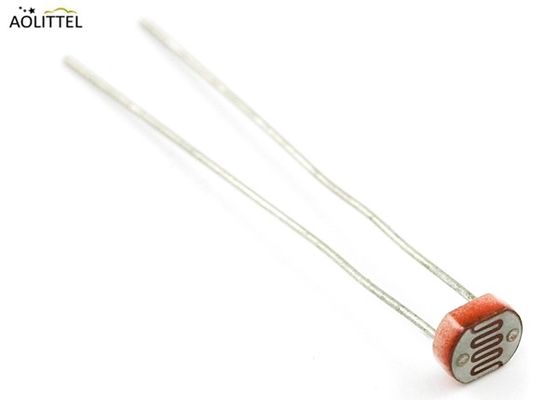

Este é um resistor ORP13, 4mm dependente de luz
Resistência totalmente coberta de 10kΩ
Em condições normais de ambiente, tem uma resistência de aproximadamente 250Ω.
Considerações de Design
Os fotoresistores são dispositivos menos sensíveis à luz do que os fotodiodos ou fototransistores: os dois últimos componentes são verdadeiros dispositivos semicondutores,enquanto um fotoresistor é um componente passivo e não tem uma junção PNA fotoresistividade de qualquer fotoresistor pode variar muito em função da temperatura ambiente, tornando-os inadequados para aplicações que exijam uma medição precisa de ou sensibilidade a fótons de luz.
Os fotoresistores também apresentam um certo grau de latência entre a exposição à luz e a subsequente diminuição da resistência, geralmente em torno de 10 milissegundos.O tempo de atraso ao passar de ambientes iluminados para escuros é ainda maiorEsta propriedade os torna inadequados para detectar luzes piscando rapidamente, mas às vezes é usado para suavizar a resposta da compressão de sinal de áudio.
