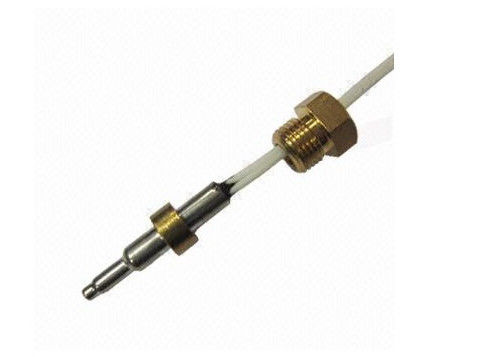

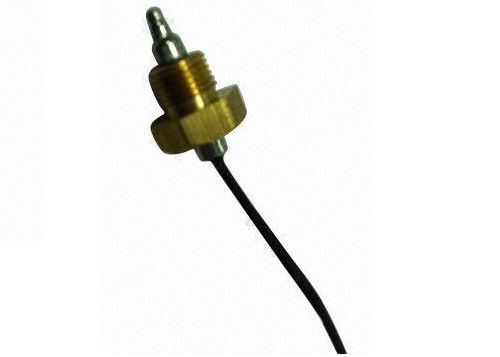

Capa de aço inoxidável Anel de latão termistor NTC Sensor de temperatura 100KOhm 3950 Para aquecedor de água e máquina de café
Aplicações
Sensor do líquido de arrefecimento do veículo
Caldeira de água elétrica
Controles de pequenos aparelhos, como caldeiras, cafeteiras, etc.
- Não, não, não.
Descarregar- Não.
Características
Capa de aço inoxidável
Excelente resistência à corrosão
Dimensões pequenas da ponta
Tempo de resposta rápido para aplicações de imersão em fluidos
Material alternativo para carcaça e fios estão disponíveis mediante pedido.
Desenho dimensional(mm)
| - Não, não. |
Materiais |
Especificações |
Textura do material |
| 1. |
Elementos de detecção
|
R25=100KΩ±1% B25/50=3950K±1% |
|
| 2. |
Habitação |
Caixa de bala de 3 passos com anel de latão
¥6.8*3.4+¥4.0*23
|
SUS |
| 3. |
Resina epoxi |
NZ-4 cola de alta temperatura preta |
|
| 4. |
Tubos de aquecimento encolhidos |
¥1,0*10MM+2 |
|
| 5. |
Cabos |
UL1332 26AWG2C TS Preto |
PVC |
| 6. |
Cobertura do cabo |
TPE |
Cu |
| 7. |
Conector |
2P Branco |
PVC |
Desempenho elétrico
| Número de série |
Ponto |
Símbolo |
Condições de ensaio |
Minha. |
Nem sequer. |
Max. - O quê? |
Unidade |
| 1. |
Resistência a 25°C |
R25 |
Ta=0±0,05°C
PT¥0,1mw
|
99 |
100 |
101 |
kΩ |
| 2. |
Valor B |
B25/50. |
|
3910.5 |
3950 |
3989.5 |
k |
| 3. |
Constante de dissipação térmica |
δ |
T1=85±0,2°C, Ta=25±1°C |
/ |
3.0 |
/ |
Mw/°C |
| 4. |
Constante de tempo térmico
(na água)
|
τ |
Ta=25±0,5°C 25°C-50°C/63,2% |
/ |
2 |
/ |
sec |
| 5. |
Ensaio de isolamento |
/ |
300VDC 1 sec |
100 |
/ |
/ |
MΩ |
| 6. |
Resista à Prova |
/ |
AC1050V 3mA 2 segundos |
/ |
/ |
5 |
Sec. |
| 7. |
Temperatura de funcionamento do produto |
/ |
/ |
- Trinta |
/ |
+180 |
°C |
Como escolher o termistor / sensor de temperatura certo?
1Valor da resistência
2Resistência Características de temperatura
3. Resistência Tolerância e Tolerância à temperatura
4Temperatura de funcionamento
5Montagem e montagem
6Configuração
7Custo
8Requisitos especiais
Valor da resistência
Os termistores NTC são tipicamente especificados ou referenciados com um valor de resistência a 25 °C.É igualmente importante considerar os valores mínimos e máximos de resistência nos extremos do intervalo de temperatura de funcionamento..
Resistência Características de temperatura
Os termistores podem ser especificados com uma tolerância de temperatura ou uma tolerância de resistência num único ponto de temperatura ou numa gama de temperaturas.
Configuração

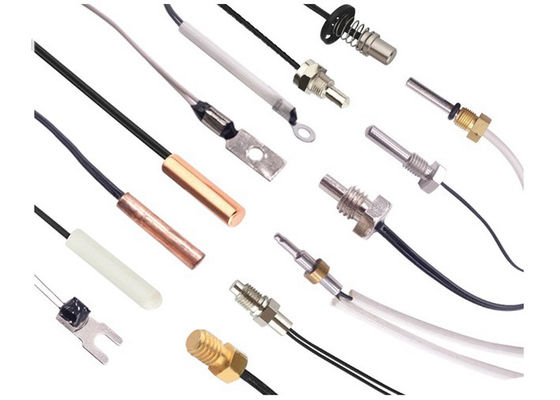

Os termistores NTC vêm em várias formas: discos nus, chips nus, contas revestidas de vidro, condutores radiais, filme fino, montagem de superfície, etc. Os estilos com chumbo estão disponíveis com diferentes carcaças, comprimentos de chumbo,e encapsulamento.
Instalação
Dependendo da aplicação, os métodos de montagem variam de suporte de parafusos, correias de tubos, fita ou colados.
Requisito especial
Caso sejam consideradas exigências especiais, tais como limitação de espaço, ambiente hostil, tempo de resposta, por favor, informe o nosso representante de vendas.
