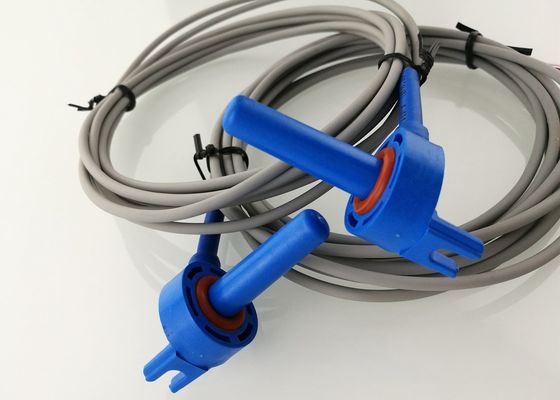

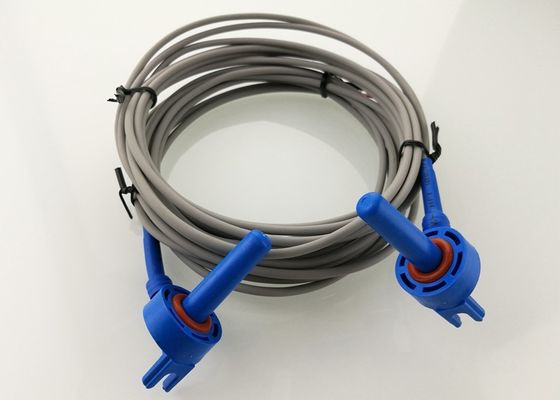

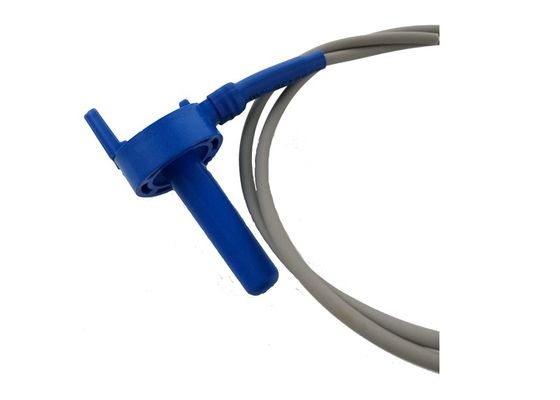

Sensor de micro-temperatura solar 10K com cabo de substituição de 10 pés Sistema de controle automático de piscina e bomba
Descrição
Este sensor de temperatura de ar/água/sol é projetado para ser usado com Pentair IntelliTouch, EasyTouch, SunTouch,Sistema de controlo automático da piscina e spa Compool e também compatível com a bomba de aquecimento da piscina e spa Pentair MiniMax PlusInclui um termistor de 10K-Ohm, um cabo de 3 metros.
- Não, não, não.
Descarregar- Não.
Dimensão (mm)
Materiais
| Não |
Componente |
Material e especificações |
Q'TY |
A Comissão |
| a) |
Elemento |
R25=10KΩ±1% B25/85=3977K±1% B25/100=3995±1% |
1 |
|
| b |
Habitação |
Casas de plástico |
1 |
Azul |
| c |
Revestimento |
Epoxi termicamente condutor |
|
|
| d |
Fios de chumbo |
TPE AWG24 ((0,5 mm*2C) OD3,3 mm
(Vermelho e Branco)
(ambas as extremidades despojadas, mas não enlatadas)
|
1 |
Cinzento |
| e |
CASEIRO |
Capa encolhida por calor (Ф7+Ф8) |
3 |
Azul |
Apresentações
| Não |
Ponto |
Sinalização |
Condições de ensaio |
Minha. |
Valor normal |
Max. - O quê? |
Unidade |
| Eu... |
Resistência a 25°C |
R25 |
Ta=25±0,05°C
PT¥0,1mw
|
9.900 |
10.000 |
10.100 |
kΩ |
| II - Ações |
Valor B |
B25/85 Comissão das Comunidades Europeias |
|
3937.3 |
3977.0 |
4016.7 |
k |
| B25/100 |
3955.05 |
3995 |
4034.95 |
| III. |
Fator de dissipação |
σ |
Ta=25±0,5°C |
2.5 |
|
/ |
Mw/°C |
| IV |
Constante de tempo |
τ |
Ta=25±0,5°C |
/ |
/ |
15 |
sec |
| VI |
Resistência ao isolamento |
/ |
500VDC |
100 |
/ |
/ |
MΩ |
| VII |
Resistir à tensão |
/ |
1500 V AC |
5 |
/ |
/ |
Sec. |
| VIII. |
Intervalo de temperatura de funcionamento |
/ |
/ |
- 40 |
/ |
+105 |
°C |
Teste de fiabilidade
| Não |
Ponto |
Requisitos técnicos |
Condições de ensaio e método |
| 1. |
Teste de alta temperatura |
DR/R25£± 3%
DB/B£ ± 3%
Nenhuma alteração com tensão de resistência,
Desempenho de isolamento.
Aparência sem danos.
|
105 ± 5 °C, potência a 500 ± 24 horas, DC0,2 mA |
| 2. |
Temperatura baixa |
-40±5°C, potência a 500±24h, DC0,2mA |
| 3. |
Teste de humidade |
Armazenar em ambiente 55 ± 2°C, 90% - 95% RH durante 500 ± 24 horas |
| 4. |
Ensaio do ciclo de temperatura |
️20°C×30min→temperatura ambiente.×10min→em água a 100°C×30min→temperatura ambiente.×10min 10 ciclos |
| 5 |
Ensaio de eletrificação por carga |
Potência em DC1mA, 500 horas em temperatura ambiente e húmido. |
| 6 |
Ensaios de tração |
Aplicar 2 kg de força dura 1 minuto. |
| 7 |
Teste de queda |
Caída livre no chão de concreto a partir de uma altura de 1m, 10 ciclos. |
| 8 |
Ensaio de vibração |
Faixa de frequência:1055HZ Amplitude total 1,52mm 1 ciclo 1 minuto, direção e tempo X, Y, Z eixos 2Hr cada. |
| 9 |
Ensaio de dobra |
Dobrar 180° o local de ligação do fio e da resina epóxi. |
Vantagens
Mantenha a sua piscina uma temperatura confortável e fria com o sensor correto! Este sensor de temperatura pós-venda pode ser usado como um sensor de temperatura de água, ar, ou solar para Pentair® IntelliTouch, EasyTouch,e sistemas de controlo da piscina SunTouch.
O Micro Sensor de Temperatura pode ser amarrado a um tubo com uma pinça para medir a temperatura da água, ou também pode ser usado para medir a temperatura do ar para uso como proteção contra congelamento.O sensor de temperatura também é usado como um sensor solar, colocados perto de painéis solares, para detectar temperaturas perto do painel, para determinar quando as condições são certas para enviar água para painéis solares.Micro Sensor de temperatura inclui um cabo de 2 fios de 10 pés para se conectar aos painéis internos da casa, ou quando os painéis solares estão localizados longe do controlador.
Características
• Água/Ar/Solar - O AquaLink RS fornece terminais para até três sensores de temperatura, especificamente para Água, Ar e Solar
• Termistor de 10K Ohms
• Compatível com os controles Zodiac, Jandy e Polaris
• Compatibilidade: Sistemas IntelliTouch, EasyTouch e SunTouch da Pentair
• Substituições: Pentair 520272, TS5T e STS5T (fios vermelhos e pretos)
• Inclui termistor NTC de 10K ohms, cabo de 10 pés, 1 O-ring
Função
Para usar como sensor de temperatura da água: Insira o sensor numa pequena abertura no tubo entre a bomba de filtragem da piscina e o filtro usando um grampo de mangueira.
Para uso como sensor de temperatura do ar: Monte o sensor ao ar livre fora do centro de energia à sombra e longe de ar condicionado, motores e outras fontes de calor.
Para utilização como sensor de temperatura solar: fixar o sensor ao lado dos painéis solares para painéis não vidrados ou suspender entre o colector e o vidro para painéis vidrados.
Resistência versus gráfico de temperatura
| Tabela de conversão R-T |
| R25=10,00KΩ±1% B25/85= 3977K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| - 40 |
352.8365 |
337.2659 |
322.3502 |
-2 |
36.9010 |
36.0700 |
35.2541 |
| - 39 |
329.7864 |
315.4439 |
301.6950 |
- Um. |
35.0328 |
34.2614 |
33.5037 |
| - 38 anos. |
308.3974 |
295.1810 |
282.5028 |
0 |
33.2701 |
32.5542 |
31.8505 |
| - 37 |
288.5391 |
276.3558 |
264.6605 |
1 |
31.6065 |
30.9421 |
30.2886 |
| - 36 |
270.0923 |
258.8572 |
248.0646 |
2 |
30.0358 |
29.4192 |
28.8125 |
| - Trinta e cinco |
252.9476 |
242.5831 |
232.6201 |
3 |
28.5523 |
27.9802 |
27.4169 |
| - 34 anos. |
237.0049 |
227.4402 |
218.2397 |
4 |
27.1507 |
26.6199 |
26.0970 |
| - 33 |
222.1724 |
213.3428 |
204.8436 |
5 |
25.8260 |
25.3337 |
24.8483 |
| - 32 anos. |
208.3658 |
200.2120 |
192.3580 |
6 |
24.5736 |
24.1170 |
23.6666 |
| -31 anos. |
195.5077 |
187.9756 |
180.7156 |
7 |
23.3891 |
22.9658 |
22.5479 |
| - Trinta |
183.5270 |
176.5670 |
169.8540 |
8 |
22.2685 |
21.8761 |
21.4885 |
| - 29 |
172.3586 |
165.9252 |
159.7160 |
9 |
21.2081 |
20.8444 |
20.4849 |
| - 28 |
161.9422 |
155.9939 |
150.2490 |
10 |
20.2041 |
19.8672 |
19.5340 |
| - 27 |
152.2226 |
146.7212 |
141.4044 |
11 |
19.2534 |
18.9414 |
18.6326 |
| - 26 anos. |
143.1489 |
138.0594 |
133.1376 |
12 |
18.3529 |
18.0640 |
17.7779 |
| - 25 |
134.6743 |
129.9646 |
125.4071 |
13 |
17.4995 |
17.2322 |
16.9673 |
| - 24. |
126.7556 |
122.3962 |
118.1750 |
14 |
16.6906 |
16.4434 |
16.1982 |
| - 23 anos. |
119.3529 |
115.3168 |
111.4061 |
15 |
15.9237 |
15.6951 |
15.4683 |
| - 22 anos. |
112.4294 |
108.6918 |
105.0679 |
16 |
15.1963 |
14.9851 |
14.7753 |
| - 21 anos. |
105.9514 |
102.4893 |
99.1304 |
17 |
14.5062 |
14.3111 |
14.1173 |
| - 20 |
99.8874 |
96.6799 |
93.5660 |
18 |
13.8512 |
13.6713 |
13.4923 |
| - 19 |
94.2086 |
91.2363 |
88.3489 |
19 |
13.2295 |
13.0636 |
12.8984 |
| - 18 anos. |
88.8881 |
86.1332 |
83.4553 |
20 |
12.6391 |
12.4862 |
12.3340 |
| - 17 |
83.9013 |
81.3474 |
78.8634 |
21 |
12.0784 |
11.9376 |
11.7973 |
| - 16 anos. |
79.2252 |
76.8573 |
74.5527 |
22 |
11.5455 |
11.4161 |
11.2870 |
| - 15. |
74.8386 |
72.6428 |
70.5043 |
23 |
11.0392 |
10.9203 |
10.8015 |
| - 14 |
70.7220 |
68.6854 |
66.7008 |
24 |
10.5578 |
10.4487 |
10.3396 |
| - 13 |
66.8571 |
64.9680 |
63.1259 |
25 |
10.1000 |
10.0000 |
9.9000 |
| - Doze |
63.2271 |
61.4745 |
59.7645 |
26 |
9.6730 |
9.5731 |
9.4732 |
| - 11 |
59.8164 |
58.1903 |
56.6027 |
27 |
9.2664 |
9.1667 |
9.0671 |
| - 10 |
56.6104 |
55.1015 |
53.6274 |
28 |
8.8791 |
8.7797 |
8.6806 |
| - 9 |
53.5956 |
52.1953 |
50.8265 |
29 |
8.5100 |
8.4112 |
8.3127 |
| - 8 |
50.7597 |
49.4601 |
48.1889 |
30 |
8.1583 |
8.0601 |
7.9623 |
| - 7 |
48.0908 |
46.8846 |
45.7041 |
31 |
7.8230 |
7.7256 |
7.6286 |
| -6 |
45.5783 |
44.4588 |
43.3624 |
32 |
7.5033 |
7.4067 |
7.3107 |
| - 5 |
43.2121 |
42.1730 |
41.1546 |
33 |
7.1984 |
7.1027 |
7.0077 |
| - Quatro |
40.9829 |
40.0183 |
39.0725 |
34 |
6.9074 |
6.8129 |
6.7189 |
| -3 |
38.8819 |
37.9865 |
37.1081 |
35 |
6.6298 |
6.5363 |
6.4435 |
| Tabela de conversão R-T |
| R25=10,00KΩ±1% B25/85= 3977K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| 36 |
6.3648 |
6.2725 |
6.1809 |
74 |
1.5759 |
1.5313 |
1.4878 |
| 37 |
6.1119 |
6.0207 |
5.9303 |
75 |
1.5246 |
1.4809 |
1.4384 |
| 38 |
5.8703 |
5.7804 |
5.6913 |
76 |
1.4752 |
1.4325 |
1.3909 |
| 39 |
5.6395 |
5.5509 |
5.4631 |
77 |
1.4277 |
1.3859 |
1.3452 |
| 40 |
5.4190 |
5.3317 |
5.2453 |
78 |
1.3819 |
1.3410 |
1.3012 |
| 41 |
5.2083 |
5.1223 |
5.0373 |
79 |
1.3378 |
1.2978 |
1.2589 |
| 42 |
5.0069 |
4.9223 |
4.8386 |
80 |
1.2954 |
1.2562 |
1.2181 |
| 43 |
4.8143 |
4.7311 |
4.6488 |
81 |
1.2544 |
1.2161 |
1.1789 |
| 44 |
4.6301 |
4.5483 |
4.4675 |
82 |
1.2150 |
1.1775 |
1.1411 |
| 45 |
4.4539 |
4.3735 |
4.2941 |
83 |
1.1770 |
1.1403 |
1.1047 |
| 46 |
4.2854 |
4.2064 |
4.1284 |
84 |
1.1404 |
1.1045 |
1.0696 |
| 47 |
4.1241 |
4.0465 |
3.9699 |
85 |
1.1051 |
1.0699 |
1.0358 |
| 48 |
3.9697 |
3.8935 |
3.8183 |
86 |
1.0710 |
1.0367 |
1.0033 |
| 49 |
3.8218 |
3.7470 |
3.6733 |
87 |
1.0382 |
1.0045 |
0.9719 |
| 50 |
3.6803 |
3.6069 |
3.5346 |
88 |
1.0065 |
0.9736 |
0.9417 |
| 51 |
3.5447 |
3.4726 |
3.4017 |
89 |
0.9759 |
0.9437 |
0.9125 |
| 52 |
3.4147 |
3.3441 |
3.2746 |
90 |
0.9464 |
0.9149 |
0.8844 |
| 53 |
3.2903 |
3.2210 |
3.1528 |
91 |
0.9180 |
0.8871 |
0.8573 |
| 54 |
3.1709 |
3.1030 |
3.0362 |
92 |
0.8905 |
0.8603 |
0.8311 |
| 55 |
3.0565 |
2.9900 |
2.9245 |
93 |
0.8640 |
0.8345 |
0.8059 |
| 56 |
2.9469 |
2.8816 |
2.8175 |
94 |
0.8384 |
0.8095 |
0.7815 |
| 57 |
2.8417 |
2.7777 |
2.7149 |
95 |
0.8137 |
0.7854 |
0.7580 |
| 58 |
2.7408 |
2.6781 |
2.6166 |
96 |
0.7898 |
0.7621 |
0.7353 |
| 59 |
2.6439 |
2.5826 |
2.5224 |
97 |
0.7667 |
0.7396 |
0.7134 |
| 60 |
2.5510 |
2.4909 |
2.4320 |
98 |
0.7444 |
0.7179 |
0.6923 |
| 61 |
2.4618 |
2.4030 |
2.3452 |
99 |
0.7229 |
0.6969 |
0.6718 |
| 62 |
2.3762 |
2.3185 |
2.2621 |
100 |
0.7021 |
0.6767 |
0.6521 |
| 63 |
2.2940 |
2.2375 |
2.1822 |
101 |
0.6820 |
0.6571 |
0.6331 |
| 64 |
2.2150 |
2.1597 |
2.1056 |
102 |
0.6625 |
0.6382 |
0.6146 |
| 65 |
2.1392 |
2.0850 |
2.0321 |
103 |
0.6437 |
0.6199 |
0.5969 |
| 66 |
2.0663 |
2.0133 |
1.9615 |
104 |
0.6256 |
0.6022 |
0.5797 |
| 67 |
1.9963 |
1.9444 |
1.8937 |
105 |
0.6080 |
0.5851 |
0.5630 |
| 68 |
1.9289 |
1.8782 |
1.8285 |
106 |
0.5910 |
0.5686 |
0.5470 |
| 69 |
1.8642 |
1.8145 |
1.7660 |
107 |
0.5745 |
0.5526 |
0.5315 |
| 70 |
1.8020 |
1.7533 |
1.7059 |
108 |
0.5586 |
0.5371 |
0.5164 |
| 71 |
1.7421 |
1.6945 |
1.6481 |
109 |
0.5432 |
0.5222 |
0.5019 |
| 72 |
1.6846 |
1.6380 |
1.5925 |
110 |
0.5283 |
0.5077 |
0.4879 |
| 73 |
1.6292 |
1.5836 |
1.5391 |
|
|
|
|
Guia de instalação do sensor de temperatura de 10K para o IntelliTouch EasyTouch e o SunTouch
Aplicação:
Sensor de temperatura utilizado com os sistemas IntelliTouch®, EasyTouch® e SunTouchTM. Este sensor pode ser utilizado como um sensor de água, ar ou sol.
O kit de substituição (P/N CWFB0103FC-312XSP12) CONTEM:
QTY. DESCRIÇÃO
1 Sensor de temperatura, 10K, 10 pés.
1 Anel O
Instalação:
Substituição do sensor de temperatura da água
1. Encontre o sensor de água antigo localizado entre a bomba de filtragem e o filtro. Retire o sensor antigo e posicione o grampo da mangueira sobre o novo sensor e aperte suavemente o tubo.
Atenção: não aperte a pinça demasiado.
2. Alimentação do cabo através do compartimento de baixa tensão do Centro de Carga / Potência para o Painel de Controle. Desligue os fios 1/4 de polegada. e conecte os fios do sensor aos terminais de parafuso da água.
Sensor de temperatura solar
1Para os painéis não vidrados, fique o sensor ao lado dos painéis solares.
2Alimenta o cabo através do compartimento de baixa tensão do Centro de Carga/Poder para o Painel de Controle.
Sensor de temperatura do ar ambiente (protecção contra congelamento)
1. Montar o sensor ao ar livre, em área sombreada, longe de ar condicionado. alimentação do cabo através do compartimento de baixa tensão do centro de carga / energia para o painel de controle,Fixação de tubulações com cabosDesligue os fios e conecte os sensores aos terminais do parafuso AIR.
Por favor verifique seu email!
