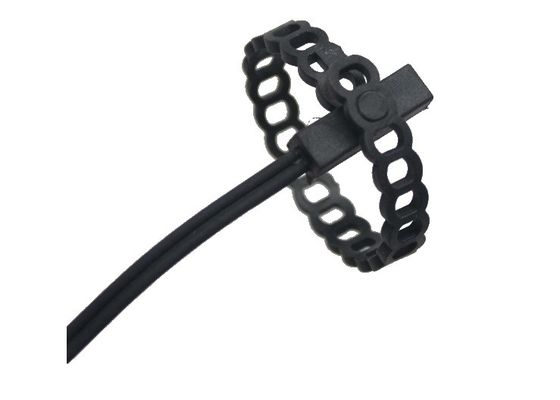

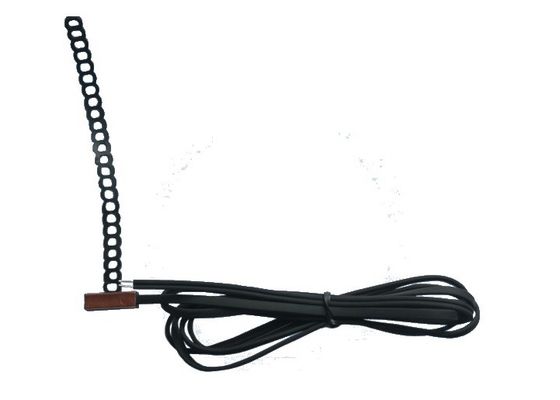

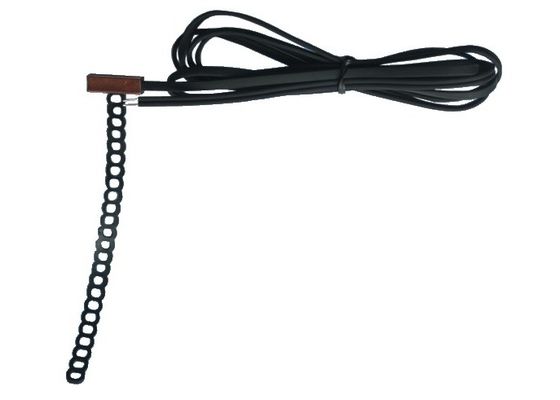

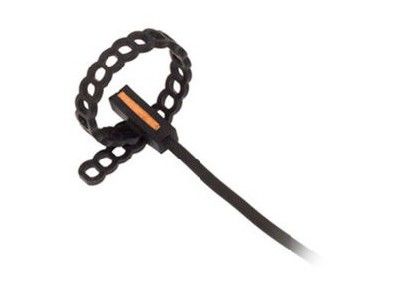

Sobre IP67 moldado Waterproof a correia na ponta de prova 2MT da temperatura do TPE NTC do anel com o tubo de cobre para as tubulações Grampo-na aplicação
Descrição
Apropriado para medir nas tubulações, com caso de borracha termoplástico e o tubo de cobre é o melhor acordo entre o tempo de resposta e o grau rápidos da proteção. Permitir a montagem fácil e rápida e a remoção. Esta ponta de prova é customizável nas exigências de clientes.
CAMPOS DA APLICAÇÃO
Bombas de calor
Aquecimento
Aquecedores de água quentes
DADOS TÉCNICOS
VARIAÇÃO DA TEMPERATURA | (- °C de 50+110) |
GRAU DE PROTEÇÃO | IP67 |
SENSOR | NTC-PTC-PT100-PT1000- (mais sensores estão disponíveis a pedido) |
MATERIAL DO CASO | Borracha e cobre de Thermplastic |
MATERIAL DO CABO | TPE |
TERMINAIS | Estanhados, pinos, conectores (outros terminais estão disponíveis a pedido) |
TEMPO DE RESPOSTA | Segundo aproximadamente 15 (de acordo com a configuração) |
MARCAÇÃO | Marcação do laser no cabo, etiqueta (customizável a pedido) |
TERMISTOR DE NTC | R25: 10K±1%, B25/85: 3977±1% |
ABRIGO | placa de cobre de 6*20mm |
FIO DE LIGAÇÃO | TPE de AWG26*2C liso (B) |
Fator de dissipação | Aproximadamente 2 mW/C |
Tensão de suporte (segundo.) | 1500VAC 2Sec. |
Resistência de isolação (MΩ) | 500VDC, ≧100 |
Tamanho (milímetro)
5 tipos de sensores de temperatura
1. par termoelétrico: É um tipo de sensor de temperatura, que é feito se juntando dois metais dissimilares em uma extremidade. A extremidade juntada é referida como a JUNÇÃO QUENTE. A outra extremidade destes metais dissimilares é referida como a EXTREMIDADE FRIA ou a JUNÇÃO FRIA. A junção fria é formada realmente no último ponto do material do par termoelétrico. Se há uma diferença na temperatura entre a junção quente e a junção fria, uma tensão pequena está criada. Esta tensão é referida como um EMF (força do eletro-motriz) e pode ser medida e por sua vez usado para indicar a temperatura.
2. A RTD é um dispositivo de detecção da temperatura cuja a resistência mude com temperatura. Construído tipicamente da platina, embora os dispositivos feitos do níquel ou do cobre não são raros, RTDs pode tomar muitas formas diferentes como a ferida do fio, filme fino. Para medir a resistência através de uma RTD, aplique uma corrente constante, meça a tensão resultante, e determine a resistência da RTD. A resistência razoavelmente linear da exibição de RTDs à temperatura curva-se sobre suas regiões de funcionamento, e toda a não-linearidade é altamente predizível e repetível. A RTD da montagem da superfície dos usos da placa de avaliação da RTD PT100 para medir a temperatura. 2, 3 ou 4 um fio externo PT100 pode igualmente ser associado com a medida da temperatura em áreas remotas. O RTDs é inclinado usando uma fonte de corrente constante. Para reduzir o auto-calor devido à dissipação de poder, a magnitude atual é moderadamente baixa. O circuito mostrado na figura é os usos da fonte de corrente constante um a tensão da referência, o um amplificador, e um transistor de PNP.
3.Thermistors: Similar à RTD, o termistor é um dispositivo de detecção da temperatura cuja a resistência mude com temperatura. Os termistores, contudo, são feitos dos materiais do semicondutor. A resistência é determinada da mesma forma como a RTD, mas os termistores exibem uma resistência altamente não-linear contra a curva da temperatura. Assim, na escala de funcionamento dos termistores nós podemos ver uma grande mudança da resistência para uma mudança de temperatura muito pequena. Isto faz para um dispositivo altamente sensível, ideal para aplicações do grupo-ponto.
sensores 4.Semiconductor: São classificados em tipos diferentes como a saída da tensão, a saída atual, a saída de Digitas, da saída da resistência silicone e de temperatura do diodo sensores. Os sensores de temperatura modernos do semicondutor oferecem a precisão alta e as linearidades altas sobre uma escala de funcionamento aproximadamente de 55°C aos amplificadores internos de +150°C. podem escalar a saída aos valores convenientes, tais como 10mV/°C. São igualmente úteis em circuitos da compensação da frio-junção para pares termoelétricos largos da variação da temperatura. Os detalhes de um resumo sobre este tipo de sensor de temperatura são dados abaixo.
