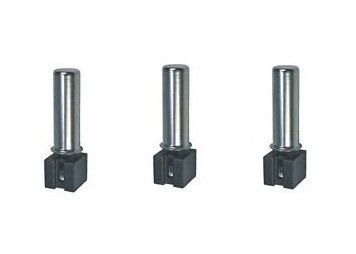

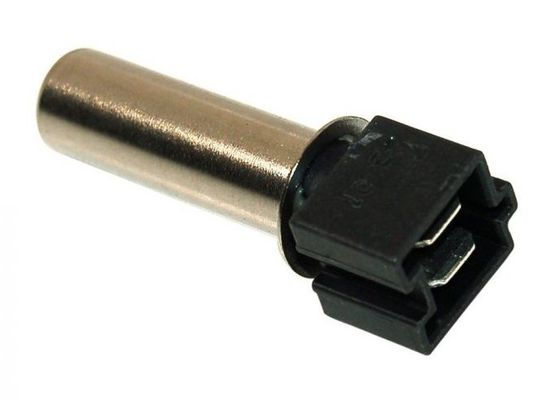

Sensor de temperatura de termostato de aço inoxidável NTC 1.204K 3966 Para máquina de lavar roupa Bosch Siemens Máquina de lavar louça
Desenho anatómico (mm)
| Não | Componente | Material e especificações | Marca |
| 2 a 1. | Termistor |
MFB482X3950FB (R60=1,204KΩ±2% B25/85=3966K±1,5%) |
|
| - Dois a dois. | A PAC | 10.0X14.5X30.5 Casca de aço inoxidável expandida (DES1410001 A-0) | SUS304 |
| Dois a três. | Enchimento epoxiado | G-308:GU-308:G-008X Preto | |
| Dois-quatro. | Terminais | 6.3 Tipo PBTB Soquete de ligação Preto | PBTB |
Características
O aço inoxidável é resistente à humidade e à corrosão, e é usado principalmente em aparelhos de limpeza domésticos.e a tensão do sensor varia de 1500V a 3750V.
Aplicação
O sensor é utilizado principalmente em máquinas de lavar roupa, secadoras de roupa, lavadoras e secadoras tudo-em-um, etc.
| Número | Ponto | Símbolo | Condições de ensaio | Minha. | Nem sequer. | Max. - O quê? | Unidade |
| - Quatro a um. | Resistência a 0°C | R0 |
Ta=0±0,05°C PT¥0,1mw |
15.031 | 15.768 | 16.505 | kΩ |
| Quatro a dois. | Resistência a 25°C | R25 |
Ta=25±0,05°C PT¥0,1mw |
4.661 | 4.828 | 4.995 | kΩ |
| Quatro a três. | Resistência a 30°C | R30 |
Ta=30±0,05°C PT¥0,1mw |
3.764 | 3.89 | 4.016 | kΩ |
| - Quatro. | Resistência a 40°C | R40 |
Ta=40±0,05°C PT¥0,1mw |
2.5 | 2.573 | 2.645 | kΩ |
| Quatro e cinco. | Resistência a 60°C | R60 |
Ta=60±0,05°C PT¥0,1mw |
1.18 | 1.204 | 1.228 | kΩ |
| Quatro a seis. | Resistência a 83°C | R83 |
Ta=83±0,05°C PT¥0,1mw |
0.538 | 0.554 | 0.569 | kΩ |
| - Quatro a sete. | Resistência a 85°C | R85 |
Ta=85±0,05°C PT¥0,1mw |
/ | 0.52 | ||
| - Quatro a oito. | Valor B | B25/85 Comissão das Comunidades Europeias | 3906.5 | 3966 | 4025.5 | k | |
| 4-9. | Constante de dissipação térmica | δ | T1=85±0,2°C, Ta=25±1°C | / | 5.0 | / | Mw/°C |
| 4-10. | Tempo de resposta | τ |
T1=47,1±0,2°C, T2=85±0,2°C Ta=25±1°C |
/ | 16 | / | sec |
| 4-11. | Ensaio de isolamento | / | 500VDC 1 sec | 100 | / | / | MΩ |
| 4-12. | Teste Hi-Pot | / | AC3750V 1 sec | / | / | 0.5 | Sec. |
| 4-13. | Temperatura de funcionamento do produto | / | / | - 20 | / | +130 | °C |
| 4-14. | Potência máxima a 25°C | / | 200 | / | / | / | mW |
Resistência versus Tabela de temperatura
| Tabela R - T | ||||||||
| R60=1,204KΩ±2% B25/85=3966K±1,5% | ||||||||
| T ((°C) | Rnom(KΩ) | Rmin(KΩ) | Rmax(KΩ) | dR/Rsoll (%) | dT (°C) | DeltaR/DeltaT (KΩ/°C) |
||
| Min | Max. | Max. | Min | |||||
| 0 | 15.768 | 15.031 | 16.505 | - Quatro.7 | 4.7 | -Não.94 | 0.94 | 0.784 |
| 1 | 14.984 | 14.292 | 15.676 | - Quatro.6 | 4.6 | -Não.94 | 0.94 | 0.740 |
| 2 | 14.244 | 13.593 | 14.894 | - Quatro.6 | 4.6 | -Não.93 | 0.93 | 0.700 |
| 3 | 13.544 | 12.933 | 14.156 | - Quatro.5 | 4.5 | -Não.93 | 0.93 | 0.660 |
| 4 | 12.884 | 12.309 | 13.459 | - Quatro.5 | 4.5 | -Não.92 | 0.92 | 0.625 |
| 5 | 12.259 | 11.718 | 12.800 | - Quatro.4 | 4.4 | -Não.92 | 0.92 | 0.590 |
| 6 | 11.669 | 11.160 | 12.178 | - Quatro.4 | 4.4 | -Não.91 | 0.91 | 0.559 |
| 7 | 11.110 | 10.631 | 11.589 | - Quatro.3 | 4.3 | -Não.91 | 0.91 | 0.528 |
| 8 | 10.582 | 10.131 | 11.033 | - Quatro.3 | 4.3 | -Não.90 | 0.90 | 0.500 |
| 9 | 10.082 | 9.658 | 10.506 | - Quatro.2 | 4.2 | -Não.90 | 0.90 | 0.473 |
| 10 | 9.609 | 9.209 | 10.008 | - Quatro.2 | 4.2 | -Não.89 | 0.89 | 0.450 |
| 11 | 9.159 | 8.783 | 9.535 | - Quatro.1 | 4.1 | -Não.88 | 0.88 | 0.426 |
| 12 | 8.733 | 8.378 | 9.088 | - Quatro.1 | 4.1 | -Não.88 | 0.88 | 0.403 |
| 13 | 8.330 | 7.995 | 8.664 | - Quatro.0 | 4.0 | -Não.87 | 0.87 | 0.383 |
| 14 | 7.947 | 7.632 | 8.262 | - Quatro.0 | 4.0 | -Não.87 | 0.87 | 0.363 |
| 15 | 7.584 | 7.287 | 7.881 | - Três.9 | 3.9 | -Não.87 | 0.87 | 0.343 |
| 16 | 7.241 | 6.960 | 7.521 | - Três.9 | 3.9 | -Não.86 | 0.86 | 0.327 |
| 17 | 6.914 | 6.650 | 7.178 | - Três.8 | 3.8 | -Não.85 | 0.85 | 0.310 |
| 18 | 6.604 | 6.355 | 6.854 | - Três.8 | 3.8 | -Não.85 | 0.85 | 0.294 |
| 19 | 6.310 | 6.075 | 6.546 | - Três.7 | 3.7 | -Não.84 | 0.85 | 0.279 |
| 20 | 6.031 | 5.809 | 6.253 | - Três.7 | 3.7 | -Não.83 | 0.83 | 0.266 |
| 21 | 5.765 | 5.556 | 5.975 | - Três.6 | 3.6 | -Não.83 | 0.83 | 0.252 |
| 22 | 5.513 | 5.315 | 5.711 | - Três.6 | 3.6 | -Não.82 | 0.83 | 0.240 |
| 23 | 5.273 | 5.086 | 5.460 | - Três.5 | 3.5 | -Não.82 | 0.82 | 0.228 |
| 24 | 5.045 | 4.868 | 5.221 | - Três.5 | 3.5 | -Não.82 | 0.81 | 0.217 |
| 25 | 4.828 | 4.661 | 4.995 | - Três.5 | 3.5 | -Não.81 | 0.81 | 0.207 |
| 26 | 4.621 | 4.464 | 4.779 | - Três.4 | 3.4 | -Não.80 | 0.81 | 0.196 |
| 27 | 4.425 | 4.276 | 4.574 | - Três.4 | 3.4 | -Não.80 | 0.80 | 0.187 |
| 28 | 4.238 | 4.097 | 4.379 | - Três.3 | 3.3 | -Não.79 | 0.79 | 0.178 |
| 29 | 4.060 | 3.927 | 4.193 | - Três.3 | 3.3 | -Não.78 | 0.78 | 0.170 |
| 30 | 3.890 | 3.764 | 4.016 | - Três.2 | 3.2 | -Não.78 | 0.78 | 0.162 |
| 31 | 3.728 | 3.610 | 3.847 | - Três.2 | 3.2 | -Não.77 | 0.77 | 0.154 |
| 32 | 3.574 | 3.462 | 3.687 | - Três.1 | 3.2 | -Não.76 | 0.77 | 0.147 |
| 33 | 3.427 | 3.321 | 3.534 | - Três.1 | 3.1 | -Não.76 | 0.76 | 0.140 |
| 34 | 3.287 | 3.187 | 3.388 | - Três.0 | 3.1 | -Não.75 | 0.76 | 0.133 |
| 35 | 3.154 | 3.059 | 3.249 | - Três.0 | 3.0 | -Não.75 | 0.75 | 0.127 |
| 36 | 3.027 | 2.936 | 3.117 | - Três.0 | 3.0 | -Não.75 | 0.74 | 0.122 |
| 37 | 2.905 | 2.820 | 2.990 | - Dois.9 | 2.9 | -Não.73 | 0.73 | 0.116 |
| 38 | 2.789 | 2.708 | 2.870 | - Dois.9 | 2.9 | -Não.74 | 0.74 | 0.110 |
| 39 | 2.679 | 2.602 | 2.755 | - Dois.9 | 2.8 | -Não.73 | 0.72 | 0.106 |
| 40 | 2.573 | 2.500 | 2.645 | - Dois.8 | 2.8 | -Não.72 | 0.71 | 0.101 |
| 41 | 2.472 | 2.403 | 2.540 | - Dois.8 | 2.8 | -Não.71 | 0.70 | 0.097 |
| 42 | 2.375 | 2.310 | 2.440 | - Dois.7 | 2.7 | -Não.71 | 0.71 | 0.092 |
| 43 | 2.283 | 2.222 | 2.344 | - Dois.7 | 2.7 | -Não.69 | 0.69 | 0.088 |
| 44 | 2.195 | 2.137 | 2.253 | - Dois.6 | 2.6 | -Não.69 | 0.69 | 0.084 |
| 45 | 2.111 | 2.055 | 2.166 | - Dois.7 | 2.6 | -Não.69 | 0.68 | 0.081 |
| 46 | 2.030 | 1.978 | 2.082 | - Dois.6 | 2.6 | -Não.68 | 0.68 | 0.077 |
| 47 | 1.953 | 1.903 | 2.002 | - Dois.6 | 2.5 | -Não.68 | 0.66 | 0.074 |
| 48 | 1.879 | 1.832 | 1.926 | - Dois.5 | 2.5 | -Não.67 | 0.67 | 0.070 |
| 49 | 1.809 | 1.764 | 1.853 | - Dois.5 | 2.4 | -Não.66 | 0.65 | 0.068 |
| 50 | 1.741 | 1.699 | 1.783 | - Dois.4 | 2.4 | -Não.65 | 0.65 | 0.065 |
| 51 | 1.676 | 1.637 | 1.716 | - Dois.3 | 2.4 | -Não.64 | 0.66 | 0.061 |
| 52 | 1.615 | 1.577 | 1.652 | - Dois.4 | 2.3 | -Não.63 | 0.62 | 0.060 |
| 53 | 1.555 | 1.519 | 1.591 | - Dois.3 | 2.3 | -Não.63 | 0.63 | 0.057 |
| 54 | 1.498 | 1.464 | 1.532 | - Dois.3 | 2.3 | -Não.63 | 0.63 | 0.054 |
| 55 | 1.444 | 1.412 | 1.476 | - Dois.2 | 2.2 | -Não.62 | 0.62 | 0.052 |
| 56 | 1.392 | 1.361 | 1.422 | - Dois.2 | 2.2 | -Não.62 | 0.60 | 0.050 |
| 57 | 1.342 | 1.313 | 1.371 | - Dois.2 | 2.2 | -Não.60 | 0.60 | 0.048 |
| 58 | 1.294 | 1.266 | 1.321 | - Dois.2 | 2.1 | -Não.61 | 0.59 | 0.046 |
| 59 | 1.248 | 1.222 | 1.274 | - Dois.1 | 2.1 | -Não.59 | 0.59 | 0.044 |
| 60 | 1.204 | 1.180 | 1.228 | - Dois.0 | 2.0 | -Não.56 | 0.56 | 0.043 |
| 61 | 1.161 | 1.137 | 1.186 | - Dois.1 | 2.2 | -Não.60 | 0.62 | 0.040 |
| 62 | 1.121 | 1.097 | 1.145 | - Dois.1 | 2.1 | -Não.62 | 0.62 | 0.039 |
| 63 | 1.082 | 1.058 | 1.105 | - Dois.2 | 2.1 | -Não.63 | 0.61 | 0.038 |
| 64 | 1.044 | 1.021 | 1.067 | - Dois.2 | 2.2 | -Não.64 | 0.64 | 0.036 |
| 65 | 1.0080 | 0.9859 | 1.0310 | - Dois.2 | 2.3 | -Não.65 | 0.67 | 0.034 |
| 66 | 0.9739 | 0.9518 | 0.9959 | - Dois.3 | 2.3 | -Não.67 | 0.66 | 0.033 |
| 67 | 0.9407 | 0.9191 | 0.9623 | - Dois.3 | 2.3 | -Não.68 | 0.68 | 0.032 |
| 68 | 0.9088 | 0.8876 | 0.9300 | - Dois.3 | 2.3 | -Não.69 | 0.69 | 0.031 |
| 69 | 0.8781 | 0.8574 | 0.8989 | - Dois.4 | 2.4 | -Não.70 | 0.71 | 0.029 |
| 70 | 0.8487 | 0.8283 | 0.8690 | - Dois.4 | 2.4 | -Não.72 | 0.72 | 0.028 |
| 71 | 0.8204 | 0.8004 | 0.8403 | - Dois.4 | 2.4 | -Não.74 | 0.73 | 0.027 |
| 72 | 0.7932 | 0.7736 | 0.8127 | - Dois.5 | 2.5 | -Não.75 | 0.74 | 0.026 |
| 73 | 0.7670 | 0.7478 | 0.7862 | - Dois.5 | 2.5 | -Não.76 | 0.76 | 0.025 |
| 74 | 0.7418 | 0.7230 | 0.7606 | - Dois.5 | 2.5 | -Não.78 | 0.78 | 0.024 |
| 75 | 0.7176 | 0.6992 | 0.7360 | - Dois.6 | 2.6 | -Não.79 | 0.79 | 0.023 |
| 76 | 0.6943 | 0.6762 | 0.7123 | - Dois.6 | 2.6 | -Não.80 | 0.80 | 0.023 |
| 77 | 0.6718 | 0.6541 | 0.6895 | - Dois.6 | 2.6 | -Não.82 | 0.82 | 0.022 |
| 78 | 0.6502 | 0.6329 | 0.6675 | - Dois.7 | 2.7 | -Não.83 | 0.83 | 0.021 |
| 79 | 0.6294 | 0.6124 | 0.6463 | - Dois.7 | 2.7 | -Não.85 | 0.84 | 0.020 |
| 80 | 0.6093 | 0.5927 | 0.6260 | - Dois.7 | 2.7 | -Não.86 | 0.87 | 0.019 |
| 81 | 0.5900 | 0.5738 | 0.6063 | - Dois.7 | 2.8 | -Não.88 | 0.88 | 0.019 |
| 82 | 0.5715 | 0.5555 | 0.5874 | - Dois.8 | 2.8 | -Não.89 | 0.89 | 0.018 |
| 83 | 0.5536 | 0.5379 | 0.5692 | - Dois.8 | 2.8 | -Não.91 | 0.90 | 0.017 |
| 84 | 0.5363 | 0.5210 | 0.5516 | - Dois.9 | 2.9 | -Não.92 | 0.92 | 0.017 |
| 85 | 0.5197 | 0.5047 | 0.5346 | - Dois.9 | 2.9 | -Não.93 | 0.93 | 0.016 |
| 86 | 0.5036 | 0.4889 | 0.5183 | - Dois.9 | 2.9 | -Não.95 | 0.95 | 0.016 |
| 87 | 0.4881 | 0.4738 | 0.5025 | - Dois.9 | 3.0 | -Não.96 | 0.97 | 0.015 |
| 88 | 0.4732 | 0.4591 | 0.4873 | - Três.0 | 3.0 | -Não.98 | 0.98 | 0.014 |
| 89 | 0.4588 | 0.4450 | 0.4726 | - Três.0 | 3.0 | -Não.99 | 0.99 | 0.014 |
| 90 | 0.4449 | 0.4314 | 0.4585 | - Três.0 | 3.1 | - Um.02 | 1.02 | 0.013 |
| 91 | 0.4316 | 0.4183 | 0.4448 | - Três.1 | 3.1 | - Um.02 | 1.02 | 0.013 |
| 92 | 0.4186 | 0.4057 | 0.4316 | - Três.1 | 3.1 | - Um.04 | 1.05 | 0.012 |
| 93 | 0.4062 | 0.3935 | 0.4189 | - Três.1 | 3.1 | - Um.05 | 1.05 | 0.012 |
| 94 | 0.3941 | 0.3817 | 0.4066 | - Três.1 | 3.2 | - Um.07 | 1.08 | 0.012 |
| 95 | 0.3825 | 0.3703 | 0.3947 | - Três.2 | 3.2 | - Um.09 | 1.09 | 0.011 |
| 96 | 0.3713 | 0.3593 | 0.3832 | - Três.2 | 3.2 | - Um.10 | 1.09 | 0.011 |
| 97 | 0.3604 | 0.3487 | 0.3721 | - Três.2 | 3.2 | - Um.11 | 1.11 | 0.011 |
| 98 | 0.3499 | 0.3385 | 0.3614 | - Três.3 | 3.3 | - Um.13 | 1.14 | 0.010 |
| 99 | 0.3398 | 0.3286 | 0.3510 | - Três.3 | 3.3 | - Um.14 | 1.14 | 0.010 |
| 100 | 0.3300 | 0.3190 | 0.3410 | - Três.3 | 3.3 | - Um.17 | 1.17 | 0.009 |
| 101 | 0.3206 | 0.3099 | 0.3314 | - Três.3 | 3.4 | - Um.18 | 1.19 | 0.009 |
| 102 | 0.3115 | 0.3010 | 0.3221 | - Três.4 | 3.4 | - Um.21 | 1.22 | 0.009 |
| 103 | 0.3028 | 0.2924 | 0.3131 | - Três.4 | 3.4 | - Um.22 | 1.21 | 0.009 |
| 104 | 0.2943 | 0.2841 | 0.3044 | - Três.5 | 3.4 | - Um.23 | 1.22 | 0.008 |
| 105 | 0.2860 | 0.2761 | 0.2960 | - Três.5 | 3.5 | - Um.25 | 1.27 | 0.008 |
| 106 | 0.2781 | 0.2684 | 0.2878 | - Três.5 | 3.5 | - Um.3 | 1.3 | 0.008 |
| 107 | 0.2704 | 0.2609 | 0.2799 | - Três.5 | 3.5 | - Um.28 | 1.28 | 0.007 |
| 108 | 0.2630 | 0.2536 | 0.2723 | - Três.6 | 3.5 | - Um.31 | 1.29 | 0.007 |
| 109 | 0.2558 | 0.2466 | 0.2649 | - Três.6 | 3.6 | - Um.31 | 1.30 | 0.007 |
| 110 | 0.2488 | 0.2398 | 0.2578 | - Três.6 | 3.6 | - Um.32 | 1.32 | 0.007 |
| 111 | 0.2420 | 0.2332 | 0.2508 | - Três.6 | 3.6 | - Um.33 | 1.33 | 0.007 |
| 112 | 0.2354 | 0.2268 | 0.2440 | - Três.7 | 3.7 | - Um.34 | 1.34 | 0.006 |
| 113 | 0.2290 | 0.2206 | 0.2375 | - Três.7 | 3.7 | - Um.38 | 1.39 | 0.006 |
| 114 | 0.2229 | 0.2146 | 0.2311 | - Três.7 | 3.7 | - Um.38 | 1.37 | 0.006 |
| 115 | 0.2169 | 0.2088 | 0.2250 | - Três.7 | 3.7 | - Um.40 | 1.40 | 0.006 |
| 116 | 0.2111 | 0.2031 | 0.2190 | - Três.8 | 3.7 | - Um.43 | 1.41 | 0.006 |
| 117 | 0.2055 | 0.1977 | 0.2133 | - Três.8 | 3.8 | - Um.42 | 1.42 | 0.005 |
| 118 | 0.2000 | 0.1924 | 0.2077 | - Três.8 | 3.8 | - Um.46 | 1.48 | 0.005 |
| 119 | 0.1948 | 0.1873 | 0.2023 | - Três.9 | 3.9 | - Um.47 | 1.47 | 0.005 |
| 120 | 0.1897 | 0.1823 | 0.1970 | - Três.9 | 3.8 | - Um.45 | 1.43 | 0.005 |
| 121 | 0.1846 | 0.1774 | 0.1918 | - Três.9 | 3.9 | - Um.50 | 1.50 | 0.005 |
| 122 | 0.1798 | 0.1727 | 0.1868 | - Três.9 | 3.9 | - Um.48 | 1.46 | 0.005 |
| 123 | 0.1750 | 0.1681 | 0.1820 | - Três.9 | 4.0 | - Um.53 | 1.56 | 0.004 |
| 124 | 0.1705 | 0.1637 | 0.1772 | - Quatro.0 | 3.9 | - Um.51 | 1.49 | 0.005 |
| 125 | 0.1660 | 0.1594 | 0.1727 | - Quatro.0 | 4.0 | - Um.53 | 1.56 | 0.004 |
| 126 | 0.1617 | 0.1552 | 0.1682 | - Quatro.0 | 4.0 | - Um.55 | 1.55 | 0.004 |
| 127 | 0.1575 | 0.1512 | 0.1639 | - Quatro.0 | 4.1 | - Um.58 | 1.60 | 0.004 |
| 128 | 0.1535 | 0.1472 | 0.1597 | - Quatro.1 | 4.0 | - Um.62 | 1.59 | 0.004 |
| 129 | 0.1496 | 0.1434 | 0.1557 | - Quatro.1 | 4.1 | - Um.59 | 1.56 | 0.004 |
| 130 | 0.1457 | 0.1397 | 0.1517 | - Quatro.1 | 4.1 | - Um.60 | 1.60 | |
Como funciona um sensor NTC em uma máquina de lavar roupa
A temperatura é controlada pelo PCB por meio de um sensor de temperatura NTC incorporado no aquecimento
Quando você o testa, a resistência cai à medida que a temperatura sobe.
O que é um sensor NTC?
Um termistor é essencialmente um resistor que muda sua resistência elétrica em temperaturas variáveis.São usados em máquinas de lavar roupa porque a sua resistência elétrica a várias temperaturas é conhecida.Para a máquina de lavar roupa, é fácil monitorizar um termistor e detectar quando determinadas temperaturas são atingidas.
Verifique todas as conexões primeiro para o sensor e para a placa que podem ter saído solto, às vezes é improvável ver qualquer coisa fisicamente errado, mas pode haver uma ligação ruim.O diagnóstico é feito medindo a resistência com um contínuo (ou multi) medidorNão podemos dar leituras para todos os termistores porque variam, veja a minha imagem como exemplo, mas deve ser possível obter uma leitura em ambos os terminais.Se for um circuito completamente aberto, é provável que esteja avariado..
