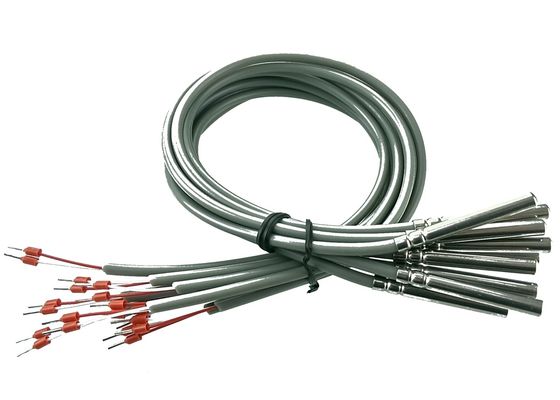

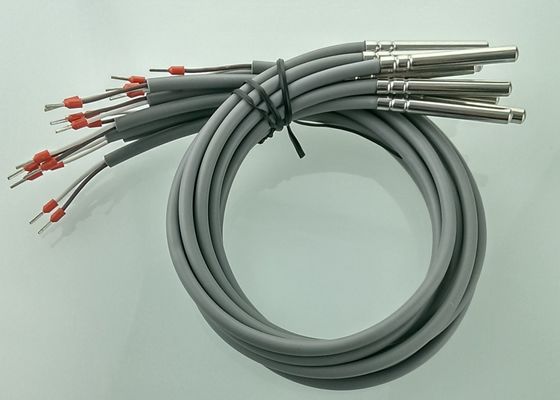

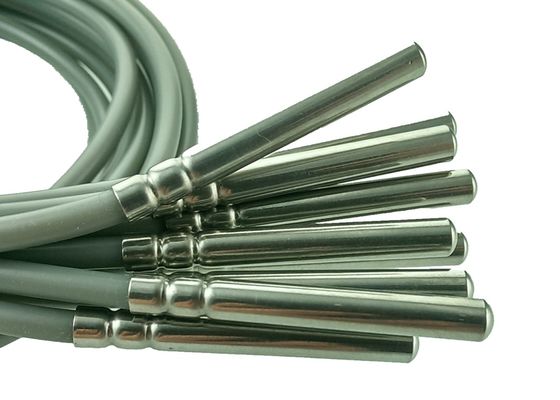

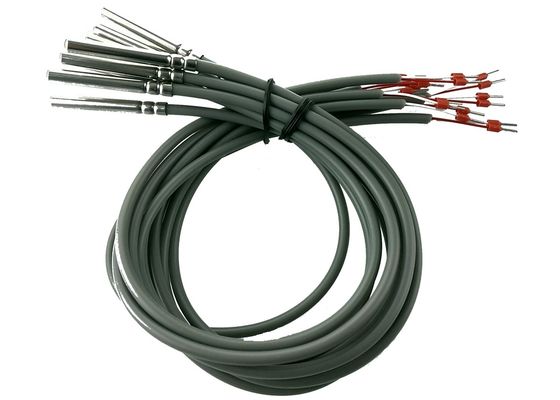

Sensor de temperatura da resistência da platina da classe B PT100 da RTD micro um comprimento de 2 medidores com 6x50mm 304 de aço inoxidável que abrigam

P/N	Resistência nominal a 0°C ((Ω)	Resistência Tolerância a 0°C	Grau de tolerância	Teste de resistência à tensão (Sec)	Resistência de isolamento (MΩ)	Intervalo de temperatura de funcionamento
Pt100	100	± 0,30°C	B	Concha e fios entre AC1750V para 2S, sem avaria, fenômeno de flashover	Medição da resistência ao isolamento entre a casca e os fios DC500V, água > 100MΩ	-45°C-180°C

Por que usar um RTD em vez de um termocouple ou um sensor de termistor?
Cada tipo de sensor de temperatura tem um conjunto particular de condições para as quais é mais adequado.
• Uma ampla gama de temperaturas (aproximadamente -200 a 850°C)
• Boa precisão (melhor que os termopares)
• Boa intercâmbio
• Estabilidade a longo prazo
Com um intervalo de temperatura até 850°C, os RTDs podem ser utilizados em todos os processos industriais, exceto nos de mais alta temperatura.são muito estáveis e não são afectados por corrosão ou oxidaçãoOutros materiais, tais como níquel, cobre e liga níquel-ferro, também foram utilizados para os RTD.Estes materiais não são comumente utilizados, uma vez que têm capacidades de temperatura mais baixas e não são tão estáveis ou repetíveis quanto a platina.

Medição da temperatura de um líquido com um RTD
Os sensores de tipo sonda são normalmente usados para medir líquidos. Eles podem ser tão simples quanto as nossas construções de sondas RTD de propósito geral PR-10 e PR-11, ou tão envolvidas quanto as nossas PR-12, 14, 18,ou 19° com cabeças de ligação e transmissoresUma escolha popular é o sensor de desconexão rápida, que pode ser usado como está, com acessórios de compressão para instalação flexível, ou com a nossa alça de plástico PRS para uma sonda portátil.Quando se mede a temperatura de ambientes adversos, tais como banhos de revestimento ou sistemas de alta pressão, os sensores podem ser revestidos com um material como o PFA, ou podem ser alojados em um termo poço para proteger o sensor de condições extremas.

Medição da temperatura do ar e dos gases com sensores RTD
As medições dos fluxos de ar e de gás são um desafio porque a taxa de transferência de temperatura do fluido para o sensor é mais lenta do que para líquidos.Sensores especificamente concebidos para utilização no ar ou no gás coloquem o elemento de detecção o mais próximo possível do meioEstes sensores RTD de temperatura do ar permitem que o elemento de detecção esteja quase em contacto direto com o fluxo de ar.Esta construção é muito popular na medição da temperatura do ar em laboratóriosQuando a situação requer um pouco mais de proteção para o sensor, uma opção é usar um projeto semelhante ao RTD-860.Este projeto tem uma sonda de pequeno diâmetro com uma flange para montagemA configuração será um pouco mais lenta para responder a alterações no fluxo de ar, mas proporcionará uma melhor proteção para o sensor.

Medições da temperatura da superfície
A medição da temperatura de uma superfície pode ser uma das mais difíceis de fazer com precisão.a sensibilidade do sensor às alterações de temperaturaO RTD de superfície mais preciso e de resposta mais rápida é o nosso sensor SA1-RTD.torna-se virtualmente uma parte da superfície que está medindoOs sensores de superfície também podem ser parafusados, parafusados, colados ou cimentados no lugar.O RTD-850 tem uma caixa com ponta roscada que permite que ele seja instalado em um buraco roscado padrão #8-32Este RTD é útil para medir a temperatura de dissipadores de calor ou estruturas onde já possam existir furos de parafuso.

Glossário de IDT
¢ RTD (detetor de temperatura de resistência)
Um detector de temperatura de resistência opera com base no princípio da mudança da resistência elétrica no fio em função da temperatura.

Elemento de IDT
A OMEGA possui dois estilos de elementos: ferida de fio e filme fino.

Proba de IDT
Uma montagem composta por um elemento, uma bainha, um fio de chumbo e uma terminação ou conexão.A sonda RTD é fabricada com um elemento de curva europeia de platina de 100 ohms (alfa = 0,00385).

¢ RTD em platina
Também conhecidos como RTD Pt, os RTDs Platinum são tipicamente os mais lineares, estáveis, repetíveis e precisos de todos os RTDs.O fio de platina foi escolhido pela OMEGA porque melhor satisfaz as necessidades de termometria de precisão.

R & D em película fina
Os RTDs de filme fino são constituídos por uma fina camada de um metal básico incorporada num substrato cerâmico e cortada para produzir o valor de resistência desejado.Os RTDs OMEGA são feitos depositando platina como uma película em um substrato e depois encapsulando ambosEste método permite a produção de sensores pequenos, de resposta rápida e precisos. Os elementos de película fina estão em conformidade com a norma europeia curva/DIN 43760 e a tolerância padrão "0,1% DIN".

¢ DTI de classe A
Tolerância e precisão dos elementos RTD mais elevados, classe A (IEC-751), Alfa = 0.00385

¢ DTI de classe B
Tolerância e precisão dos elementos de RTD mais comuns, classe B (IEC-751), Alfa = 0.00385

Alfa.00385 Curva
A curva europeia cumpre a tolerância padrão "0,1% DIN" e está em conformidade com a norma DIN 43760

¢ Encosto
A bainha, um tubo final fechado, imobiliza o elemento, protegendo-o da umidade e do ambiente a medir.O invólucro também fornece proteção e estabilidade para os fios de transmissão de chumbo dos fios de elementos frágeisOs revestimentos padrão da OMEGA são tubos O.D. 304 de aço inoxidável de 3 mm (1/8") e 6 mm (1/4").
