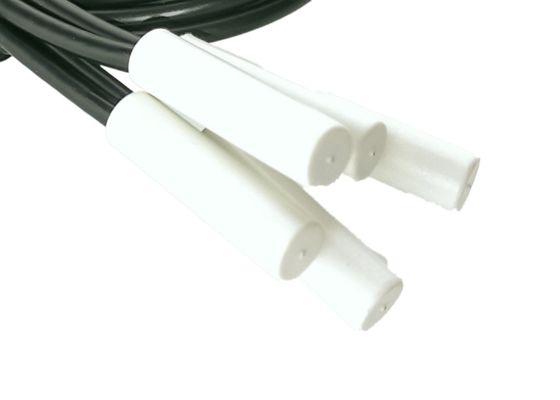

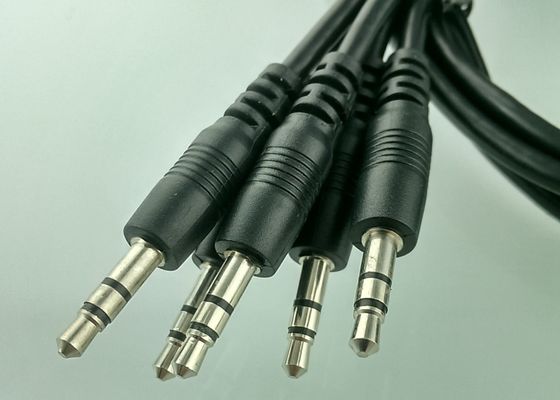

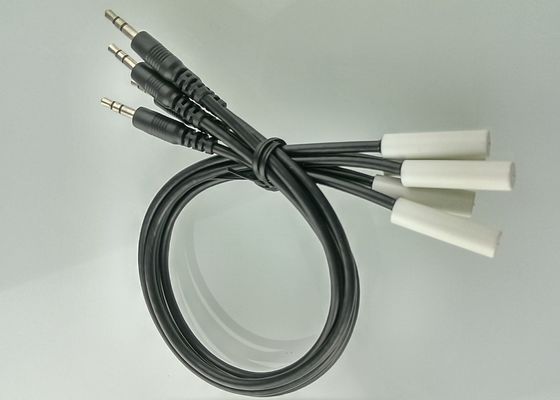

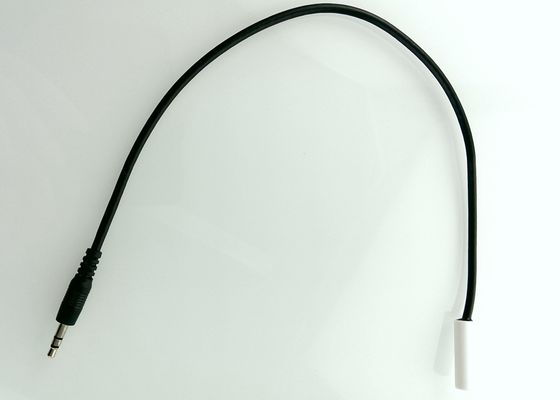

Sensor de temperatura DS18B20 impermeável tutorial 300mm do termômetro de Digitas do aquário de Arduino micro com áudio Jack de 3.5mm


Arduino Tutorial Tanque de peixe Termômetro Digital DS18B20 Sensor de Micro-Temperatura 300mm Com Jack de Áudio 3,5mm


Aplicação
Controles termostáticos; Sistemas industriais; Produtos de consumo; Termômetros; Qualquer sistema sensível ao calor, Tanque de peixe (ambiente de água salgada).

- Não, não, não. Descarregar- Não.


Dimensão (mm)




Diagrama de fiação interna



Pin 1 Soldar para GND preto;
Pin 2 Soldagem a DQ branco;
Pin 3 Soldar para VDD vermelho;


Lista de materiais




Descrição

Este é o mais recente sensor de temperatura digital DS18B20 da Maxim IC. Relata graus C com precisão de 9 a 12 bits, -55C a 125C (+/- 0,5C).Cada sensor tem um único número de série de 64 bits gravado nele - permite que um grande número de sensores sejam usados em um único ônibus de dadosEsta é uma parte maravilhosa que é a pedra angular de muitos projetos de registro de dados e controle de temperatura.


Estrutura

DS18B20 é um sensor de temperatura à prova d'água embalado numa caixa metálica e à prova d'água.Ele usa apenas um fio e é possível colocar até 127 sensores em um código e medir a temperatura em 127 lugares diferentes usando apenas um fio!


Características

Instalação de parede na faixa de temperatura ambiente
Caixa de plástico ABS de alto impacto.
Montar na superfície ou na parede.
Disponível com o Maxim DS18S20
Não é necessária nenhuma alimentação externa, ou pode ser alimentada opcionalmente para uma operação mais rápida.
Endereçamento automático de dispositivos únicos.
Ampla faixa de medição de temperatura: -55°C a +125°C (-67°F a +257°F)
Adota chip sensor de temperatura ds18b20, alta precisão e sensibilidade
Cada alfinete do chip é separado por calor tubo encolhível e selado por adesivo dentro, evitar curto-circuito e à prova de água
Opção ideal para ambiente, laboratório, frigorífico, automóvel, monitoramento da temperatura da estufa
Resistência flexível, melhor condutividade térmica.
Faixa de alimentação: 3,0 V a 5,5 V
Intervalo de temperatura de funcionamento: -55°C a +125°C (-67°F a +257°F)
Intervalo de temperatura de armazenamento: -55°C a +125°C (-67°F a +257°F)
Precisão no intervalo de -10°C a +85°C: ± 0,5°C.


Especificações


Intervalo de temperatura ():	-55 a 125 oC
Precisão (-10 a + 85 oC):	-0,5 a +0,5 oC
Precisão (-55 a +122 oC):	-2 a +2 oC
Resolução (DS18S20):	00,5 oC
Resolução (DS18B20) - Programável:	0.0625 ou 0,5 oC
Voltagem de alimentação:	3.0 - 5,5 volts
corrente ativa:	1 MilliAmp
Corrente de espera:	100 NanoAmperes
Logic de entrada alto:	2.2 - 5,5 volts
Logic de entrada baixo:	-0,3 - +0,8 volts
Dimensões (L X W X D):	2.40 x 1.85 x 0.93 polegadas





Este guia explora como conectar um sensor de temperatura DS18B20 de um fio a uma placa CircuitPython e ler sua temperatura a partir do código Python usando alguns módulos CircuitPython simples.



Os sensores de temperatura DS18B20 como o DS18B20 são dispositivos que podem medir a temperatura com uma quantidade mínima de hardware e fiação.Estes sensores usam um protocolo digital para enviar leituras precisas de temperatura diretamente para a sua placa de desenvolvimento sem a necessidade de um conversor analógico para digital ou outro hardware extraPode-se obter sensores de um fio em diferentes fatores de forma como sondas à prova d'água e de alta temperatura - estes são perfeitos para detectar a temperatura em muitos projetos e aplicações diferentes.E como estes sensores usam o protocolo de um fio você pode até ter vários deles conectados ao mesmo pin e ler todos os seus valores de temperatura independentementeCom apenas algumas conexões e um pouco de código CircuitPython você vai sentir a temperatura em nenhum momento!





DS18B20 Termômetro digital de resolução programável de um fio



Para ver a ficha de dados pormenorizada, faça o download do PDF aqui:O que é? Descarregar- Não.
