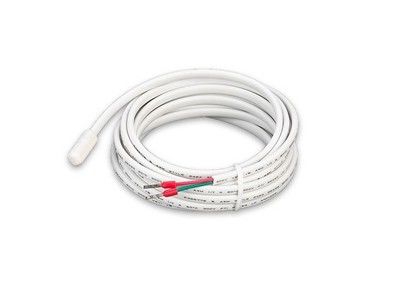

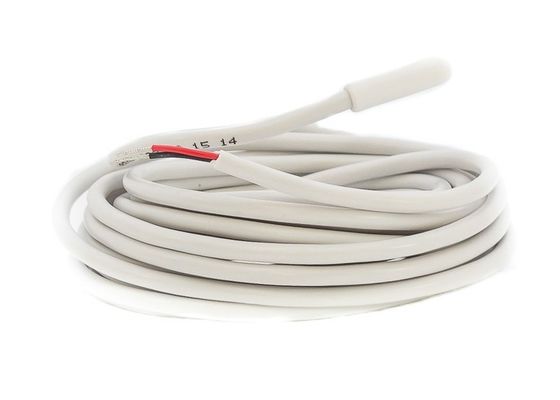

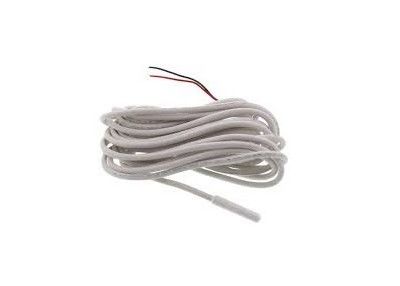

PVC Overmolded Remote Room Thermostat Cable de aquecimento de aquecimento sem piso Micro Sensor de temperatura sonda 10KΩ 3950K 6.5x25mm
Resumo
A sonda e o sensor são usados para controlar a temperatura onde a umidade seria um problema, ou seja, em um quarto úmido ou banheiro.
- Não, não, não.
Descarregar- Não.
Materiais
| Não |
Nome do material |
Material e especificações |
| 1. |
Elementos |
R25=10KΩ±1% B25/50=3950K±1% DC |
| 2. |
Revestimento |
NTC encapsulado com material de PVC sob-moldado (branco) |
| 3 |
Características dos cabos |
UL2464-22AWG Cabo de cobre revestido de estanho com fio de chapa plana de PVC branco 80°C 300V
|
| 4. |
Cadeias de arame |
Em conservas |
Dimensão (mm)
| Dimensão |
| A |
B |
C |
D |
L |
| 6.5 |
20 |
25 ± 5 |
3 ± 1 |
Conforme necessário |
Apresentações
| Não |
Ponto |
Sinalização |
Condições de ensaio |
Minha. |
Nem sequer. |
Max. - O quê? |
Unidade |
| 1. |
Resistência a 25°C |
R25 |
Ta=25±0,05°C
PT¥0,1mw
|
9.9 |
10.0 |
10.1 |
kΩ |
| 2. |
Valor B |
B25/50. |
|
3910.5 |
3950 |
3989.5 |
k |
| 3. |
Fator de dissipação |
σ |
Em silêncio |
Cerca de 2. |
mW/°C |
| 4. |
Tempo de resposta |
τ |
Em água corrente |
Cerca de 15. |
sec |
| 5. |
Resistente à Tensão |
/ |
1500VAC 2 segundos |
Nenhuma avaria |
Sec. |
| 6. |
Resistência ao isolamento |
|
500VDC |
¥100 |
MΩ |
| 7. |
Intervalo de temperatura de funcionamento |
/ |
/ |
- Trinta |
/ |
+105 |
°C |
Instalação de parede seca e sólida
Minco Heat 0,5M2 Twin-Conductor Electric Underfloor Heating Mats para piso quente, kits de aquecimento por piso
Resistência vs. Tabela de temperatura
| Tabela de conversão R-T |
| R25=10KΩ±1% B25/50=3950K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| - 40 |
335.811 |
351.495 |
367.875 |
- 5 |
41.735 |
42.774 |
43.834 |
| - 39 |
314.029 |
328.472 |
343.546 |
- Quatro |
39.599 |
40.563 |
41.547 |
| - 38 anos. |
293.803 |
307.110 |
320.988 |
-3 |
37.586 |
38.480 |
39.392 |
| - 37 |
275.015 |
287.279 |
300.060 |
-2 |
35.686 |
36.517 |
37.363 |
| - 36 |
257.552 |
268.859 |
280.635 |
- Um. |
33.894 |
34.665 |
35.450 |
| - Trinta e cinco |
241.313 |
251.741 |
262.595 |
0 |
32.203 |
32.919 |
33.646 |
| - 34 anos. |
226.204 |
235.826 |
245.832 |
1 |
30.607 |
31.270 |
31.945 |
| - 33 |
212.141 |
221.021 |
230.250 |
2 |
29.099 |
29.715 |
30.340 |
| - 32 anos. |
199.044 |
207.242 |
215.757 |
3 |
27.674 |
28.246 |
28.826 |
| -31 anos. |
186.841 |
194.412 |
202.270 |
4 |
26.328 |
26.858 |
27.396 |
| - Trinta |
175.465 |
182.460 |
189.714 |
5 |
25.055 |
25.547 |
26.045 |
| - 29 |
164.856 |
171.320 |
178.019 |
6 |
23.851 |
24.307 |
24.769 |
| - 28 |
154.957 |
160.932 |
167.120 |
7 |
22.712 |
23.135 |
23.563 |
| - 27 |
145.716 |
151.241 |
156.959 |
8 |
21.634 |
22.026 |
22.423 |
| - 26 anos. |
137.086 |
142.196 |
147.481 |
9 |
20.614 |
20.977 |
21.345 |
| - 25 |
129.022 |
133.750 |
138.636 |
10 |
19.650 |
19.987 |
20.327 |
| - 24. |
121.485 |
125.859 |
130.378 |
11 |
18.733 |
19.044 |
19.359 |
| - 23 anos. |
114.435 |
118.485 |
122.665 |
12 |
17.865 |
18.154 |
18.445 |
| - 22 anos. |
107.840 |
111.589 |
115.457 |
13 |
17.043 |
17.310 |
17.579 |
| - 21 anos. |
101.667 |
105.139 |
108.718 |
14 |
16.264 |
16.510 |
16.759 |
| - 20 |
95.886 |
99.102 |
102.415 |
15 |
15.524 |
15.752 |
15.982 |
| - 19 |
90.471 |
93.450 |
96.518 |
16 |
14.823 |
15.034 |
15.246 |
| - 18 anos. |
85.395 |
88.156 |
90.997 |
17 |
14.157 |
14.352 |
14.548 |
| - 17 |
80.636 |
83.195 |
85.826 |
18 |
13.525 |
13.705 |
13.885 |
| - 16 anos. |
76.173 |
78.544 |
80.982 |
19 |
12.925 |
13.090 |
13.257 |
| - 15. |
71.984 |
74.183 |
76.441 |
20 |
12.354 |
12.507 |
12.660 |
| - 14 |
68.052 |
70.091 |
72.184 |
21 |
11.813 |
11.953 |
12.094 |
| - 13 |
64.359 |
66.250 |
68.189 |
22 |
11.298 |
11.427 |
11.557 |
| - Doze |
60.889 |
62.643 |
64.441 |
23 |
10.808 |
10.927 |
11.046 |
| - 11 |
57.628 |
59.255 |
60.922 |
24 |
10.342 |
10.452 |
10.561 |
| - 10 |
54.562 |
56.071 |
57.617 |
25 |
9.900 |
10.000 |
10.100 |
| - 9 |
51.677 |
53.078 |
54.511 |
26 |
9.470 |
9.570 |
9.670 |
| - 8 |
48.963 |
50.263 |
51.592 |
27 |
9.061 |
9.161 |
9.260 |
| - 7 |
46.408 |
47.614 |
48.847 |
28 |
8.672 |
8.771 |
8.871 |
| -6 |
44.002 |
45.121 |
46.264 |
29 |
8.302 |
8.401 |
8.499 |
| Tabela de conversão R-T |
| R25=10KΩ±1% B25/50=3950K±1% |
| T/°C |
Rmin |
Rcen |
Rmax |
T/°C |
Rmin |
Rcen |
Rmax |
| 30 |
7.950 |
8.048 |
8.146 |
67 |
1.881 |
1.932 |
1.984 |
| 31 |
7.615 |
7.712 |
7.809 |
68 |
1.817 |
1.866 |
1.917 |
| 32 |
7.295 |
7.391 |
7.488 |
69 |
1.754 |
1.803 |
1.852 |
| 33 |
6.991 |
7.086 |
7.182 |
70 |
1.695 |
1.742 |
1.790 |
| 34 |
6.702 |
6.795 |
6.890 |
71 |
1.637 |
1.684 |
1.731 |
| 35 |
6.425 |
6.518 |
6.612 |
72 |
1.582 |
1.627 |
1.674 |
| 36 |
6.162 |
6.254 |
6.346 |
73 |
1.529 |
1.573 |
1.619 |
| 37 |
5.911 |
6.001 |
6.092 |
74 |
1.478 |
1.521 |
1.566 |
| 38 |
5.672 |
5.761 |
5.850 |
75 |
1.429 |
1.471 |
1.515 |
| 39 |
5.443 |
5.531 |
5.619 |
76 |
1.382 |
1.423 |
1.466 |
| 40 |
5.225 |
5.311 |
5.398 |
77 |
1.336 |
1.377 |
1.419 |
| 41 |
5.017 |
5.102 |
5.188 |
78 |
1.293 |
1.332 |
1.373 |
| 42 |
4.818 |
4.902 |
4.986 |
79 |
1.251 |
1.289 |
1.329 |
| 43 |
4.628 |
4.710 |
4.794 |
80 |
1.210 |
1.248 |
1.287 |
| 44 |
4.447 |
4.528 |
4.609 |
81 |
1.171 |
1.208 |
1.246 |
| 45 |
4.274 |
4.353 |
4.433 |
82 |
1.134 |
1.170 |
1.207 |
| 46 |
4.108 |
4.186 |
4.265 |
83 |
1.098 |
1.133 |
1.170 |
| 47 |
3.950 |
4.026 |
4.104 |
84 |
1.063 |
1.097 |
1.133 |
| 48 |
3.799 |
3.874 |
3.950 |
85 |
1.029 |
1.063 |
1.098 |
| 49 |
3.654 |
3.728 |
3.802 |
86 |
0.997 |
1.030 |
1.064 |
| 50 |
3.515 |
3.588 |
3.661 |
87 |
0.966 |
0.998 |
1.032 |
| 51 |
3.383 |
3.454 |
3.526 |
88 |
0.936 |
0.968 |
1.000 |
| 52 |
3.256 |
3.326 |
3.396 |
89 |
0.907 |
0.938 |
0.970 |
| 53 |
3.135 |
3.203 |
3.272 |
90 |
0.879 |
0.909 |
0.941 |
| 54 |
3.019 |
3.085 |
3.153 |
91 |
0.852 |
0.882 |
0.912 |
| 55 |
2.907 |
2.973 |
3.039 |
92 |
0.826 |
0.855 |
0.885 |
| 56 |
2.801 |
2.865 |
2.930 |
93 |
0.801 |
0.829 |
0.859 |
| 57 |
2.699 |
2.761 |
2.825 |
94 |
0.777 |
0.805 |
0.833 |
| 58 |
2.601 |
2.662 |
2.724 |
95 |
0.753 |
0.781 |
0.809 |
| 59 |
2.507 |
2.567 |
2.628 |
96 |
0.731 |
0.758 |
0.785 |
| 60 |
2.417 |
2.476 |
2.535 |
97 |
0.709 |
0.735 |
0.762 |
| 61 |
2.330 |
2.388 |
2.447 |
98 |
0.688 |
0.714 |
0.740 |
| 62 |
2.248 |
2.304 |
2.361 |
99 |
0.668 |
0.693 |
0.719 |
| 63 |
2.168 |
2.223 |
2.280 |
100 |
0.648 |
0.673 |
0.698 |
| 64 |
2.092 |
2.146 |
2.201 |
101 |
0.629 |
0.653 |
0.678 |
| 65 |
2.019 |
2.072 |
2.126 |
102 |
0.611 |
0.635 |
0.659 |
| 66 |
1.949 |
2.000 |
2.053 |
103 |
0.593 |
0.616 |
0.640 |
O que é a sonda de sensores de piso e como funciona?
Todos os termostatos aolittel elétricos de aquecimento por piso devem ser configurados para utilizar uma sonda de sensores no piso para monitorizar a temperatura do piso.Esta é a maneira mais precisa de controlar as temperaturas de funcionamento e influenciar positivamente as suas contas de energia.
A sonda do sensor tem 3 m de comprimento, 4 mm de espessura e deve ser colocada dentro de um conduto, em uma ranhura no chão ou placa de isolamento.
O conduto tem um diâmetro de 11 mm e deve ser utilizado para facilitar a remoção ou substituição, se necessário.
Sensor probes should always be installed in a clear area of the floor (internal doorways are a good spot) away from any other hot or cold influence such as hot water pipes or large glazed elevations and never under a rugOs tapetes agem como um isolante, mantendo o calor no chão e aumentando a temperatura.
Se cobrirmos a sonda com um tapete o resto do chão ficará frio porque o termostato só monitora a parte mais quente do chão.
O sensor real está dentro do módulo na extremidade do cabo e funciona monitorando constantemente a temperatura do chão.
Os dados de temperatura são enviados de volta para o termostato que, quando trabalha de acordo com um horário pré-definido, mantém automaticamente a temperatura do chão desejada.
3 Dicas para instalar um sensor de piso
Quando se trata de instalar um sistema de aquecimento por piso, a maior parte da atenção é dada à colocação do cabo de aquecimento.Se você está usando tiras de fixação de plástico para tecer o cabo para frente e para trás através da sala, você está empurrando o cabo para uma membrana de instalação, ou seu sistema vem pré-montado em tecido de malha, cerca de 95% do esforço vai para a instalação do cabo.Os outros 5 por cento vão para ligar o termostato e instalar o sensor do chão. And though it’s clear what a floor sensor does — provides an accurate reading of the floor temperature to the thermostat so that it can regulate the system — how it works takes a little bit more researchO manual de instalação do seu sistema de aquecimento por piso contém todos os pormenores sobre a instalação correta do sensor de piso.Ele vai explicar que o sensor de chão não tem que chegar ao meio da sala para obter a leitura de temperatura do chão mais precisaÉ necessário apenas atingir cerca de 6 polegadas no sistema, correndo paralelamente com (e nunca sobrepondo) o cabo de aquecimento.Há algumas dicas de instalação que você pode não encontrar no seu manual que ajudariam a saber com antecedência.
Dica n.° 1: Instale dois sensores de piso. Quando se trata de aquecimento por piso, é melhor ser proativo do que reativo, se puder.É por isso que o WarmlyYours sugere instalar dois sensores de piso mas só ligar um ao termostatoDessa forma, se o sensor do chão falhar, você tem um backup já instalado que pode simplesmente ligar para a parte de trás do termostato.Os sensores de piso de reserva/reemplaço estão disponíveis para compra em www..warmlyyours.com por apenas 10 dólares. Embora os sensores de piso raramente falhem, instalar dois em vez de um evitará que você tenha que fazer um reparo no caso de encontrar uma falha.
Dica n.o 2: Utilize a camada subterrânea.O sensor do piso é mais espesso que o elemento de aquecimento.o sensor de piso se aninha bem ao lado do elemento de aquecimento sem adicionar à elevação do chão porque o thinset fornece uma almofada suficientemente espessa entre o elemento de aquecimento e o pisoNo entanto, os sistemas de aquecimento de piso instalados sob o tapete ou o laminado não utilizam o material de aquecimento.O sensor de piso será situado mais alto que o cabo de aquecimentoA melhor forma de resolver este problema é cortar um canal no revestimento subterrâneo situado debaixo do seu sistema de aquecimento do chão.Isso permitirá que o sensor do chão para obter uma leitura precisa sem adicionar à elevação do chão.
Dica n.o 3: Utilize a junta de colagem para reparos.Se tiver um sistema de aquecimento do chão instalado debaixo de um chão de azulejos ou pedra e o sensor do chão falhar, as suas juntas de colagem podem ajudar!É possível instalar um sensor de piso de substituição na junta de colagem e depois colagem sobre ela. Isto irá evitar que você tenha que rasgar qualquer telha para reparar o sensor.Um sensor de piso de cortesia está incluído com a compra de qualquer termostato nSpiration.Os utilizadores podem selecionar o tipo de piso ou até inserir uma gama de temperaturas personalizada para garantir que a temperatura do piso não exceda os limites recomendados pelo fabricante..
