Conector integrado de molas G18 Sensor de micro-temperatura de sonda supermoldada para caldeira de gás de condensação montada na parede
Resumo
Para o controlo da temperatura da caldeira a gás, é geralmente necessária uma resposta térmica muito rápida, para assegurar um controlo preciso da temperatura da água quente, para ajudar a fornecer quantidades suficientes,maximizar a eficiência da caldeira e também evitar a possibilidade de escaldamento.
Temos vários sensores de temperatura de imersão e clip-on onde o termistor NTC está situado na ponta do sensor.Isto reduz o caminho térmico para o termistor e, assim, minimiza o tempo de resposta.
Os projetos de cabeçote roscado, fixações de sensores de superfície para tubos e versões simples de encaixe/clip-in estão disponíveis com opções de conectores padrão da indústria ou cabos voadores, se preferido.
- Não, não, não.
Descarregar- Não.
Especificações do modelo

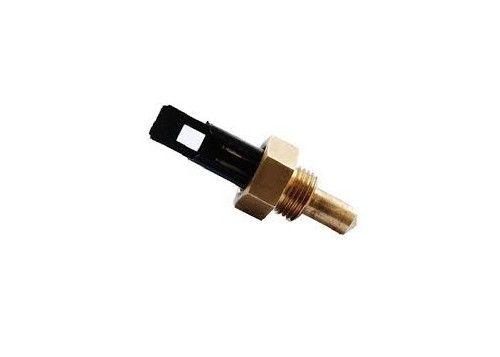

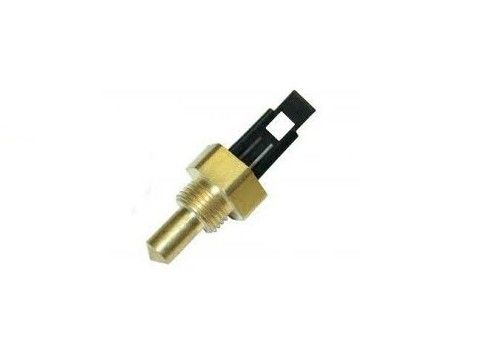

A: P/N: NSAB1103FB-43.5AT
| Não |
Nome do material |
Descrição do modelo |
| 2-1 |
Termistores |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-2. |
Tubo de condução |
28AWG Tubo de linha de PVC preto |
| 2 a 3 |
Tubos |
10L tubo de PTFE L=10mm |
| 2 a 4 |
Concha |
5.5*25.0+G1/8-28 Concha de latão ((Sem marcas de ferramenta) |
| 2-5. |
Resina epoxi |
G108/GU01/GU-Mz Preto |
| 2 a 6 |
Orifícios |
2.5 MSF (3114) Preto |

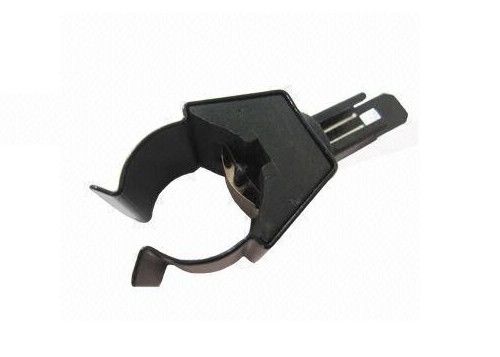

B:P/N: NSAB1103FB-57AC
| Não |
Nome do material |
Descrição do modelo |
| 2-1 |
Clampada de tubulação |
#18 Grampos de tubos/Color de zinco azul |
| 2-2. |
Casas de plástico |
#18 Peças de moldagem por injecção/Negro/ Tipo de elevação |
| 2 a 3 |
Pedaço de cobre |
Fósforo de cobre elástico T0.1 |
| 2 a 4 |
Resina epoxi |
GU108/GU01 G108/GU01/GU-Mz Preto |
| 2-5. |
Gordura de silicone |
Conductividade térmica: graxa de silício branco |
| 2 a 6 |
Termistores |
R25=10Kohm±1% B25/85=3435±1% MF58R |
| 2-7 |
Tubo de condução |
28AWG Tubo de linha de PVC preto |
| 2 a 8 |
Película de poliamida |
8*15 mm |
| 2-9 |
Gel de silício |
704 Gel de silício |
| 2 a 10 |
Orifícios |
2.5 MSF (3114) Preto |

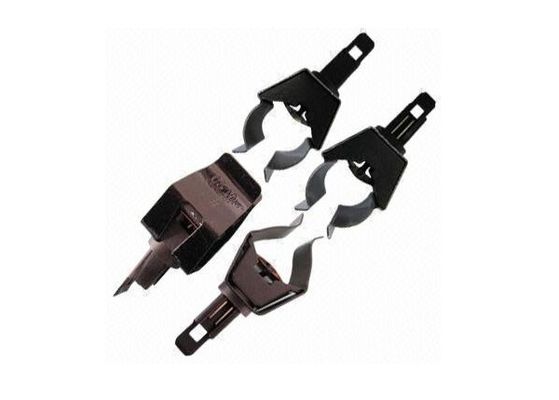

C:P/N: NSAB1103FB54.5AC
| Não |
Nome do material |
Descrição do modelo |
| 2-1 |
Clampada de tubulação |
#18 Grampos de tubos/Color de zinco azul |
| 2-2. |
Casas de plástico |
#14 Peças de moldagem por injecção/Negro/ Tipo de elevação |
| 2 a 3 |
Pedaço de cobre |
Fósforo de cobre elástico T0.1 |
| 2 a 4 |
Resina epoxi |
GU108/GU01 G108/GU01/GU-Mz Preto |
| 2-5. |
Gordura de silicone |
Conductividade térmica: graxa de silício branco |
| 2 a 6 |
Termistores |
R25=10Kohm±2,5% B25/85=3435±2% MF58R |
| 2-7 |
Tubo de condução |
2651#28AWG Tubo de linha de PVC preto |
| 2 a 8 |
Película de poliamida |
8*15 mm |
| 2-9 |
Orifícios |
2.5 MSF (3114) Preto |
Benefício
Adequado para medir a temperatura da água em vários sistemas de caldeiras
Conector padrão do tipo industrial
Disponível em vários tipos de fios
Tolerâncias personalizadas disponíveis mediante pedido
Disponível na gama de curvas R/T
Intervalo de temperatura -40oC a +125oC
Outros elementos de IDT disponíveis (platina, níquel)
Medição da temperatura da água na água quente
Sistemas de caldeiras
Controle de processos industriais
Controle da caldeira
Características
Com molas
Elementos essenciais de um sensor de temperatura, termistor fechado a vidro, fabricado em Shibuya, Japão
O encapsulamento pode resistir à umidade
Usado aço de mola como suporte de montagem, para que o sensor de temperatura possa ser facilmente e convenientemente apertado nos tubos
Durabilidade
Resposta rápida e resistência à humidade
Boa estabilidade para uso a longo prazo
Amplamente utilizado na indústria de caldeiras de parede e fogões de dupla utilização
Design robusto e compacto
Melhoria da fiabilidade global
Conector integrado
Compatível com a RoHS
Adequado para medir a temperatura da água em vários sistemas de caldeiras
Conector padrão do tipo industrial
Disponível em vários tipos de fios
Tolerâncias personalizadas disponíveis mediante pedido
Disponível na gama de curvas R/T
Intervalo de temperatura -40oC a +125oC
Outros elementos de IDT disponíveis (platina, níquel)
Especificações
Valor da resistência do resistor: R (25°C): 10kΩ ± 1%B Valor de B (25/85°C): 3435K± 1%
Resistir ao ensaio de tensão: 1800V AC/3 segundos não deve haver piscar ou avaria
Ensaio de resistência ao isolamento: 500 V de corrente contínua em relação a 100 mΩ
Temperatura de funcionamento: -30 a 125°C
Tecnologia de embalagem de chips: embalagem epoxi à prova d'água
Conforme a Directiva RoHS
Embalagem: 1 peça/buraco x 160 pontos/placa x 3 placas: 48 peças/caixa (pouco número confirmado)
Adequado para medir a temperatura da água em vários sistemas de caldeiras
Conector padrão do tipo industrial
Disponível em vários tipos de fios
Tolerâncias personalizadas disponíveis mediante pedido
Disponível na gama de curvas R/T
Intervalo de temperatura -40oC a +125oC
Outros elementos de IDT disponíveis (platina, níquel)
Condições de utilização
Intervalo de temperatura de funcionamento: (°C) -40 125
T_ref para Resistência (°C): 25
Precisão de temperatura (°C): ± 1 em 25 ¢ 85
Pacote: imersão em latão
