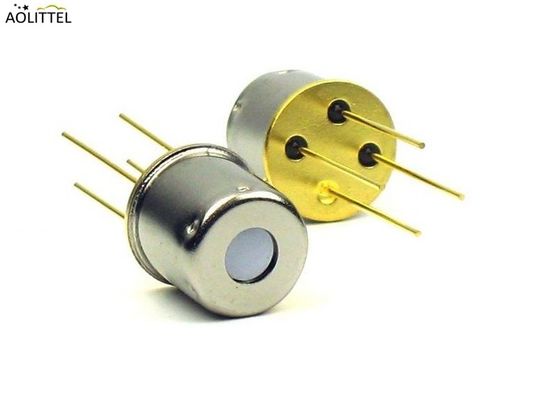

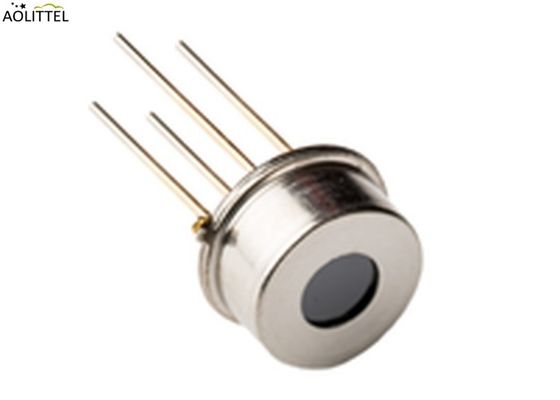

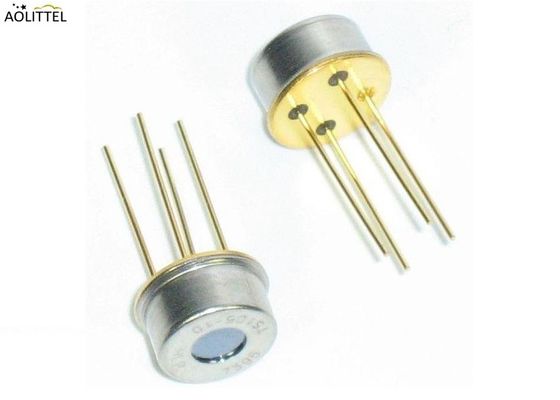

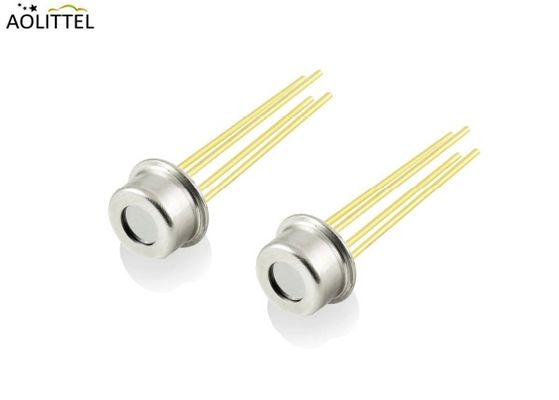

Sensor de temperatura infravermelho 100K da termopilha do IR do pacote TO-46 3950 ISB-TS45H para a medida sem contato da temperatura

TO-46 Pacote Sensor de temperatura de termopila infravermelha IR 100K 3950 ISB-TS45H para medição de temperatura sem contato

Apresentações

- Não, não, não. Descarregar- Não.

Dimensão

unidade: mm

Requisitos ambientais

Temperatura de funcionamento: -30°C ≈ +85°C

Temperatura de armazenagem: -30°C + 100°C

Condições de ensaio: temperatura ambiente de 25°C, temperatura do objeto medido e tensão de saída típica do reator correspondente.

* Observação: Este parâmetro é testado sob a condição de embalagem TO46 mais filtro LWP5.0.

Curva espectral

Taxa de transmissão em % de comprimento de onda ((nm)

Aplicação

Controle do clima

Médico: termômetro para o ouvido, termômetro para a frente

Medição da temperatura sem contacto

Controle de temperatura industrial contínuo, pirómetros industriais

Descrição

Os sensores de termopila Aolittel podem medir a temperatura detectando a energia infravermelha de um objeto fora de uma certa distância.A energia infravermelha produzida seria mais.

Os elementos de detecção da termopila consistem em pequenos termopares em chips de silício que absorvem energia e produzem sinais de saída.

Estes benefícios incluem melhor desempenho e fiabilidade, bem como facilidade de uso e simplicidade geral ao incorporar o movimento em um projeto.Os termopilos IR também permitem que as leituras da temperatura ambiente sejam consideradas, proporcionando assim uma maior precisão e controlo da temperatura.

As termopilas são usadas principalmente para medição de temperatura sem contato em muitas aplicações.O produto consiste em filtros infravermelhos, termistores e outros componentes, após TO-46 Metal encapsulado, com alta fiabilidade e alta sensibilidade.

Características

Sensor IR de termopila

Para medição de temperatura sem contacto

Elementos únicos

Alto sinal

Sensor de referência preciso

TO-46 Pacote

Alta sensibilidade

Compensação dos termistores NTC

Tempo de resposta rápido

Filtro plano de passagem longa de 5 μm

Precauções

1Restrições de conceção

O sensor foi concebido para utilização em ambientes internos.

Quando utilizado em aplicações ao ar livre, certifique-se de utilizar um filtro óptico suplementar adequado e uma estrutura à prova de umidade.

Para evitar falhas secundárias devido a falhas operacionais ou defeitos, podem ser adicionados elementos de segurança antecipadamente.

2Restrições de utilização

Para evitar falhas nos sensores, avarias de funcionamento ou qualquer outro avaria, não utilize este sensor em condições semelhantes.

A. Alterações graves da temperatura ambiente.

B. Forte vibração ou vibração.

C. Quando atravessam um local com um material de barreira (vidro, nevoeiro, etc.), os raios infravermelhos não podem atravessar a área de detecção.

D. Em líquidos, gases corrosivos e água do mar.

E. Utilização contínua numa atmosfera de elevada umidade.

F. Campo elétrico estático ou radiação eletromagnética forte.

G. Gás corrosivo ou brisa marinha.

H. Ambiente sujo e empoeirado que possa contaminar a janela óptica.

3Restrições de solda

A. Soldadura com ferro de soldadura. A temperatura de soldadura é de 260°C durante 10 segundos.

B. Todo o fluxo deve ser lavado após a solda e enxaguado com uma escova.

4Restrições de utilização do produto

Usar e vender nos termos de qualquer lei ou regulamento aplicável.

A manipulação ou armazenagem incorreta devido à utilização incorreta do sensor não é da responsabilidade do fabricante.
