Stock 0.5$ IOT AP 1x1 MIMO WLAN Alta Velocidade 150 Mbps USB WiFi Modulo HR6022 Soluções ODM Com AltoBeam ATBM6022 802.11n
1Introdução
O HR6022 é um dispositivo de interface de rede Wireless LAN (WLAN) USB2.0 de excelente desempenho e altamente integrado.
1.1 Visão geral

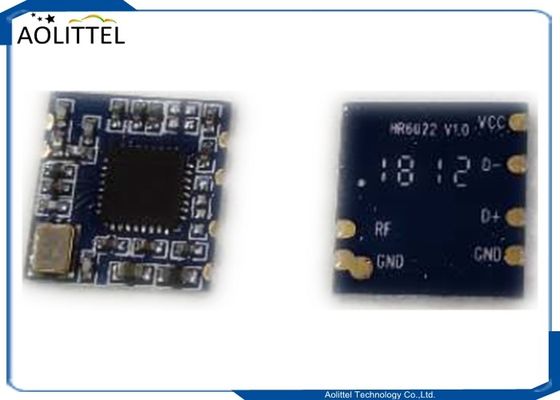

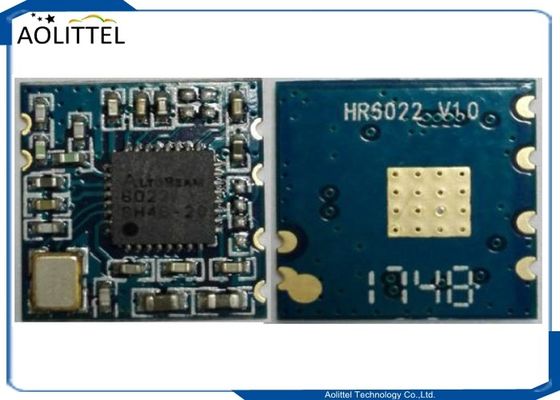

O hardware geral do módulo é mostrado na Figura 1. Este projeto do módulo WLAN baseia-se no AltoBeam ATBM6022.É um single-chip altamente integrado 1*1 MIMO (Multiple In Multiple Out) Wireless LAN (WLAN) USB2.0 controlador de interface de rede conforme com a norma 802.11n
Combina um MAC, uma banda base capaz de 1T1R e RF num único chip.É projetado para fornecer um excelente desempenho com baixo consumo de energia e melhorar as vantagens do sistema robusto e econômico.
1.2 REFERÊNCIA DA ESPECIFICAÇÃO
A presente especificação baseia-se em referências adicionais enumeradas a seguir.
IEEE 802.11b
IEEE 802.11g
IEEE 802.11n
1.3 Características do sistema
| Chipset principal |
AltoBeam ATBM6022 |
| Frequência de funcionamento |
2.412 ∙ 2.484 GHz |
| Padrão WIFI |
IEEE802.11b/g/n 1*1 |
| Modulação |
802.11b: CCK ((11, 5,5 Mbps), QPSK ((2 Mbps), BPSK ((1 Mbps)
802.11 g/n: OFDM |
| PHY Taxas de dados |
802.11b: 11,5.5,2,1 Mbps
802.11g: 54,48,36,24,18,12,9,6 Mbps
802.11n: até 150 Mbps |
| Sensibilidade do receptor |
130 M: -70 dBm@10% PER; 108 M: -70 dBm@10% PER; 54 M:
-70dBm@10% PER; 11M:-87dBm@8% PER; 6M:-92dBm@10%
PER; 1M:-95dBm@8% PER |
| Interface do host |
USB 2.0 |
| Alcance de operação |
Até 150 metros em espaço aberto |
| Potência de RF |
< 14dBm@11n,< 18dBm@11b,< 15dBm@11g |
| Antenna de RF |
Antenna externa (resistência de 2,4 GHz a 50 Ohms) |
| Suporte ao sistema operacional |
Android / Linux |
| Segurança |
WEP,TKIP,AES,WPA,WPA2 |
| Consumo de energia |
3.3Vdc 300mA@11n Max |
| Temperatura de funcionamento |
-20~+70°C Temperatura ambiente |
| Temperatura de armazenamento |
Temperatura ambiente -40°C a +70°C |
| Humidade |
5% a 90% no máximo (sem condensação) |
| Dimensão |
Tipo L13.00*W12.20*H2.00mm |
2Especificações mecânicas
2.1 Desenho de contorno L13mm*W12.2mm
2.2 Definição de pin de conector
| # Pin # |
Nome |
Descrição |
| 1 |
Vbus |
3.3V entrada de alimentação em corrente contínua |
| 2 |
D- |
DN de dados USB |
| 3 |
D+ |
DP de dados USB |
| 4 |
GND |
Terra |
| 5 |
RF GND |
Radiofrequência terrestre |
| 6 |
ANT 1 |
Antenna externa (2,4 GHz 50 Ohms) |
Sobre nós
Aolittel Technology Co., Ltd. novo projecto
Principais projectos: produção de placas de circuito impresso; processamento de chips SMT, ensaios de montagem de DIP plug-in, concepção de geração, OEM e outros serviços de produção e processamento de escala única.
A Aolittel Technology Co., Ltd. é um fabricante profissional de todos os tipos de produtos eletrônicos. Fundada em 2012, a empresa opera projetos: produção de placas de circuito impresso; processamento de chips SMT,Plug-in DIP, montagem, ensaios, concepção de geração, serviços de produção e processamento de paragem única, tais como materiais de fundição.
Fabrica de placas de circuito impresso - com linha de produção automática, área de fábrica de mais de 10.000 metros quadrados, pode ser fabricada: placas de uma única camada, placas de duas camadas, etc. ... capacidade de produção mensal de 60.000 metros quadrados.

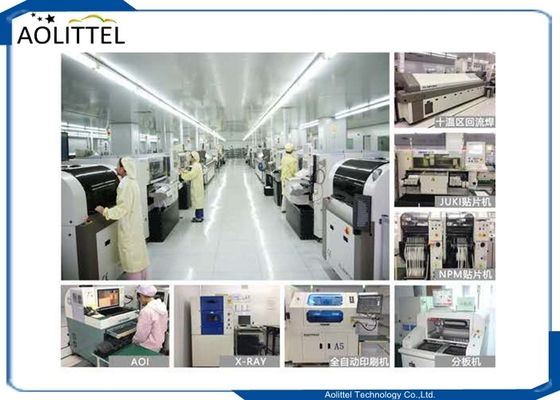

Processamento SMT SMT 5 linhas automáticas de produção de remendos SMT de alta velocidade, área de fábrica de mais de 6.000 metros quadrados, equipamento AOI, raios-X, impressora automática,Máquina de colocação Panasonic NPM / JUK 20, pode ser colocado todos os dias - mil cinco milhões de pontos, todos os tipos de produtos eletrônicos podem ser produzidos e processados.Oficina antistática livre de poeira da classe 000, fornecendo garantia fiável da qualidade da produção; fornecendo produtos de alta qualidade para clientes nacionais e estrangeiros.
Os produtos da empresa são: decodificadores, telemóveis, GPS, roteadores, tablets, consoles de jogos, cartões de vídeo, placas-mãe elétricas, placas-mãe de televisores LCD, painéis de controlo de equipamento, etc...
Empresas que aderem à filosofia de negócios de "integridade profissional, satisfação do cliente, desenvolvimento comum, benefício mútuo e ganha-ganha", com excelente qualidade, serviço atencioso,preços preferenciais para cada cliente de retorno.
2.3 Referência do traçado
