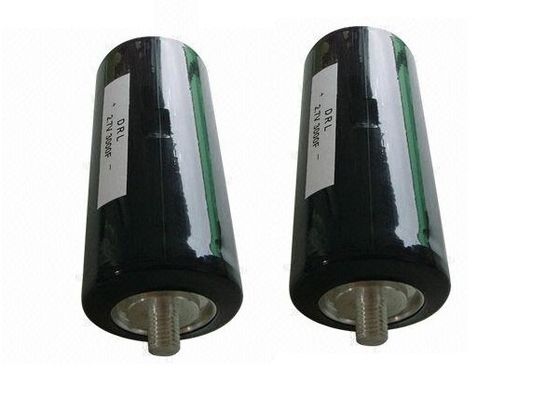

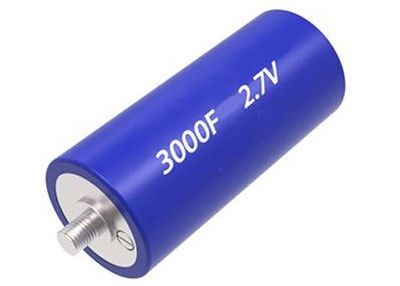

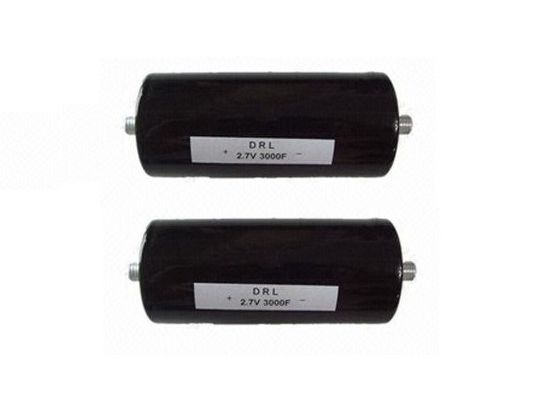

EDLC condensador elétrico de camada dupla 2.7V 3000F Supercondensadores com terminais roscados Ultracondensadores ESR baixos
Capacitor elétrico de dupla camada (EDLC)
Capacidade da célula ultracondensadora: 3000,0 F -10/+20%
Voltagem: 2,7 V
Dimensões: L = 138 mm, OD = 60,7 mm
Intervalo de temperatura: -40°C a +65°C
Características: tensão de funcionamento de 2,7 V Resistência interna ultra baixa Mais de 1 milhão de ciclos de trabalho Terminal roscado Aplicações:Energia de reserva Estabilização da rede de transporte Subsistemas automóveis Energia do sistema ferroviário
- Não, não, não.
Descarregar- Não.
Descrição
Os supercondensadores PowerStor são dispositivos únicos de capacidade ultra-alta que utilizam uma construção de condensador de camada dupla eletroquímica (EDLC) combinada com materiais de alto desempenho.Esta combinação de tecnologias avançadas permite à Eaton oferecer uma grande variedade de soluções de condensadores adaptadas a aplicações específicasAs células de supercondensadores da série DRL60 oferecem alta energia e potência em um fator de forma padronizado.
Dimensão(mm)
| Código de tamanho |
DxL |
D+/- 0,2 mm |
L+3mmmax |
H+/- 0,5 mm |
H2+/- 0,5 mm |
| 61E |
60x138 |
60 |
138 |
14 |
12 |
Características
Captação e reutilização de energia (Híbridos) para automóveis, caminhões, mineração, construção, equipamento e guindastes
Alimentação remota para sensores, LEDs, interruptores
Armazenamento de energia de longa duração, até 20 anos
ESR ultra-baixo para densidade de potência muito elevada
Ampla gama de temperaturas de funcionamento
Sem manutenção
Potência de reserva e recuperação de energia de grande dimensão
Baixos custos operacionais
Eficiência elevada (> 98%) em condições ambientais amplas
Solução ecológica de alta fiabilidade
Aplicação
Potência de reserva
Potência máxima de barbear, potência de pulso
Iniciação do motor
Captação e reutilização de energia (Híbridos) para automóveis, caminhões, mineração, construção, equipamento e guindastes
Alimentação remota para sensores, LEDs, interruptores
Classificações
| Capacidade |
Entre 3000 F e 3400 F |
| Tensão máxima de funcionamento |
20,70 V / 2,85 V |
| Voltagem de sobretensão |
20,85 V / 3,00 V |
| Tolerância de capacidade |
0% a +20% |
| Intervalo de temperatura de funcionamento |
-40 °C a +65 °C |
| Intervalo alargado de temperaturas de funcionamento |
-40 °C a +85 °C (com tensão)
desaceleração para 2,30 V / 2,45 V @ +85 °C)
|
Características
Condições atmosféricas normais
Salvo disposição em contrário, a gama padrão de condições atmosféricas para efeitos de medição e ensaio é a seguinte:
Temperatura ambiente: de 15°C a 35°C
Umidade relativa: 25% a 75%
Pressão do ar: 86 kPa a 106 kPa
Em caso de dúvida sobre os resultados, a medição deve ser efectuada nas seguintes condições:
Temperatura ambiente: 20°C ± 2°C
Umidade relativa: 60% a 70%
Pressão do ar: 86 kPa a 106 kPa
Intervalo de temperatura de funcionamento
Intervalo de temperatura ambiente em que o condensador pode funcionar continuamente à tensão nominal
é de -40°C a 60°C.
Aprendamos sobre os supercondensadores!
Teoria
Os supercondensadores agem como qualquer outro tipo de condensador, só que podem armazenar enormes quantidades de energia.Muitos condensadores que você teria visto em circuitos de áudio têm capacitancias como 470uf ou 680uf (micro farads)Os capacitores usados em aplicações de RF de alta frequência podem ser tão pequenos quanto 1pf (pico farad).Aplicações de acoplamento ou de desacoplamento, ou aplicações de suavização AC-DC (há algumas tampas grandes na sua fonte de alimentação AC-DC padrão que age para suavizar a ondulação na linha).
Os supercondensadores podem ser utilizados em aplicações de energia solar, aplicações de bateria de reserva, aplicações de bateria, aplicações de lanterna, etc.Além do fato de que o super capacitor pode ser carregado muito rapidamente devido à sua baixa resistência internaBaterias contêm produtos químicos nocivos, e morrem com o tempo. se você manipular seus super capacitores com cuidado, você vai morrer antes que eles o façam.Mas há regras...
Os supercondensadores não emitem gás como as baterias de chumbo-ácido, mas não podem armazenar tanta energia.ou capacidade totalFalaremos disso mais tarde.
Realmente, há muito a ser dito sobre condensadores, e você não vai querer passar o seu dia inteiro listando para mim, então vamos descer para o básico.estão interessados em.
Capacidades: condensadores vs. supercondensadores
Você já ouviu alguém falar sobre nano isto ou micro aquilo? Estes termos podem ser usados para tensão, potência, corrente, resistência, indutividade, etc. Quando falamos sobre a capacidade de um capacitor,Faremos o mesmo.A explicação abaixo também irá ajudá-lo a compreender quanta capacidade um supercondensador tem em relação a um condensador padrão.
Compreensão da Terminologia de Capacitação
1pf (pico farad) = 0,000000000001 farad
1nf (nano farad) = 0,000000001 farad
1uf (micro farad) = 0,000001 farad
1mf (milli farad) = 0,001 farads
A tabela na imagem é muito mais detalhada. Esta página é uma tentativa de demonstrar a capacidade de um supercondensador.Um supercondensador Farad pode armazenar um milhão de vezes mais energia a uma tensão comum, do que um condensador 1uf, um bilhão de vezes mais do que um condensador 1nf, e um trilhão de vezes mais do que um condensador 1pf.
No entanto, os supercondensadores têm voltagens muito baixas, tais como 2,5v, 2,7v e 5,5v (Alguns valores comuns).como para fazer nossos capacitores capazes de carregar até uma tensão mais altaTemos de colocá-los em série, o que traz um monte de outras variáveis em jogo.e métodos de equilíbrio.
Os impulsionadores DC-DC típicos têm uma tensão de cerca de 3,4-5VDC e são capazes de aumentar a tensão de saída.
