Lâmpada de alta voltagem universal de alta luminosidade IC AC LED Lâmpada Linear Driver ODM Soluções para iluminação de piso
Resumo
Ao littel, um dos principais fabricantes de componentes de circuito protetor em Dongguan, produtos exportados para mais de 100 países com alta qualidade e preço competitivo.De acordo com as nossas experiências de serviço, temos energia suficiente para produzir um driver de luz LED linear, portanto, começamos a fornecer soluções ODM de Driver LED Linear a partir de agora.Temos grandes vantagens que podemos usar componentes de alta qualidade produzidos por nós, por esta,qualidade garantida e custo reduzido para apoiar o cliente a ganhar mercado.
A qualidade é a nossa cultura, componentes como chips LED, espessura de alumínio,Observou que, além do nosso item padrão, também apoiamos clientes com serviço personalizado, como dimensão, volts, temperatura, lumens etc.
- Não, não, não. Descarregar- Não.
Arquivo alargado: Ao litel LED Lighting Driver ODM Solutions.PDF
- Não, não, não. Descarregar- Não.
Vantagens
Disponível sob medida
Excelente estabilidade e longa vida
Valor de PF elevado > 0.98, THD baixa < 20%
Projeto totalmente SMT, de pequeno porte
Nenhuma emissão de comprimento de onda curto prejudicial
Ideal para iluminação LED e iluminação de piso
Conformidade com os requisitos CE, ROHS, etc. disponíveis se montados para ser o produto final
Alta eficiência> 90%
Proteção contra temperaturas superiores a 120°
A maioria dos componentes utilizados foram produzidos por nós
Dirigente de LED de corrente linear constante de alta tensão, entrada de CA diretamente projetado sem transformador AC-DC, design de luz LED se torna mais flexível e conveniente
Não é necessário e-cap necessário, muito estável, o tempo de vida é muito longo como contas LED.
Com alta potência, função de economia de energia bem executado na aplicação real, ele pode ser usado para iluminação LED spot, iluminação do chão.

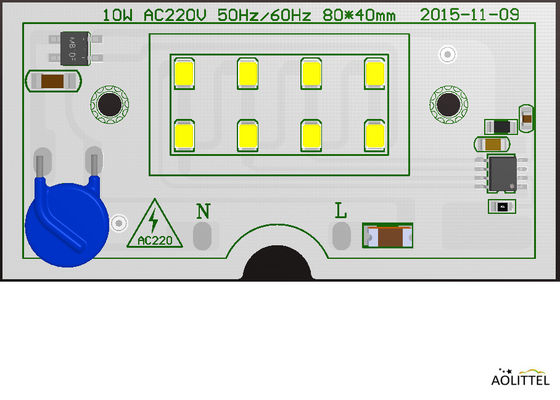

Dimensão
Unidade: mm
ComponentesLista
| Lista de componentes |
|
Parte
|
Especificações
|
Quantidade |
Referência
|
| Resistência |
Aolittel R0805 R ± 1% |
4 |
R1 |
| Resistência |
Aolittel R1206 |
4 |
R8-R11 |
| Fusão |
Aolittel-SET1500 ((5A/250V) |
1 |
F1 |
| Condensador de segurança |
C1808 |
1 |
C1 |
| condensador |
C1206 |
1 |
R2 |
| LED |
HL 2835 36V 6000K |
8 |
D1-D8 |
| Diodo de ponte |
MB10F |
1 |
BD1 |
| MOV |
Aolittel 10D431K 275Vac |
1 |
VR1 |
| IC |
CJ3030F |
1 |
U1 |
| PCB ((mm) |
L=80 W=40 T=1,6 1camada/Cu 1 oz/PSR branco |
|
- |
Classificações máximas
Temperatura ambiente: 25°C, se não houver instruções especiais
| Parâmetros |
Símbolo |
Valor máximo |
| Voltagem de entrada |
V |
260 V |
| Corrente de entrada (IC único) |
Eu... |
HF3028---90mA |
| CJ3030F-100mA |
| Temperatura de trabalho |
- O que foi? |
-60°C ∼85°C |
| Temperatura de armazenamento |
TSTG |
- Quatro |
| |
|
sem almofadas térmicas--2KV |
| de potência não superior a 50 W, |
Principais Características Electro-Ópticas ((T=25°C)
| Voltagem de entrada |
AC220V-240V |
| Corrente de entrada (AC230V) |
mA |
| Faixa de frequências |
50 Hz-60 Hz |
| THD |
≤ 20% |
| Fator de potência (PF) |
> 098 |
| Consumo do sistema ((AC230V) |
50W±5% |
|
Eficiência luminosa LED
(AC230V)
|
≥ 100LM/W |
|
Fluxo luminoso LED
(AC230V)
|
≥ 5000LM |
| CCT |
6000K±300K |
| Ra |
> 80 |
|
Max. Tensão de sobretensão
|
4 000 V |
|
Tempo de vida
|
≥ 50.000H |
| Cordão de alimentação |
L (LIVE) N (NULL) |
| (G.W.) |
g±2g |
| PCB ((mm) |
80*40 mm |
Notas
* Os parâmetros acima baseados nas condições de ensaio actuais que temos, após a aplicação com um radiador adequado, sugerimos que a temperatura máxima do módulo não pode exceder 75°C
1. Os parâmetros acima são o valor estável após 5 minutos testados com um radiador simulado, diferentes radiadores terão uma pequena diferença.
2 Φv é o fluxo luminoso total de saída medido com uma esfera integrada.
3A tensão de funcionamento não pode exceder a tensão máxima utilizada pelos clientes durante muito tempo.
