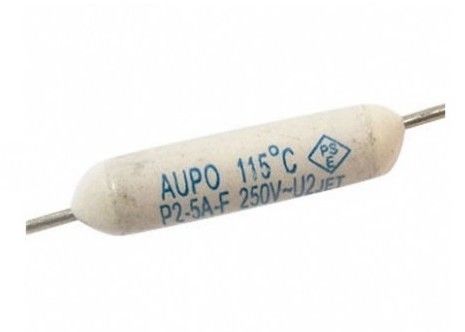

Fusível térmico de uso único sensível à temperatura, anti-surgência, TF Cutoff 115C 250V 5A P2-5A-F Para aparelhos de cozinha
Fusíveis térmicos e cortadores térmicos
Os fusíveis térmicos da Schott (SEFUSE) e da PEPI - os fusíveis térmicos ou os cortadores térmicos são únicos e não podem ser reiniciados,Dispositivos sensíveis à temperatura que proporcionam uma protecção térmica máxima em circuitos eléctricos ou electrónicosEstes fusíveis de um disparo são definidos principalmente pela sua configuração de temperatura, mas também pela sua corrente nominal, que é a corrente contínua máxima que pode ser aplicada.
Características
Classificação Tm mais elevada e resposta mais rápida
Produtos compatíveis com o ROHS e o REACH
5 Amp
Dimensão
| Série |
Dimensão ((mm) |
| a) |
b |
c |
d |
e |
| P-F |
9.0±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,5 ± 0.1 |
3.3 ou inferior |
| P-1A-F |
6.5±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,1 ± 0.1 |
2.4 ou inferior |
| P-3A-F |
10.0±0.5 |
38 ± 3 |
Φ0,6±0.02 |
Φ3,0±0.1 |
3.3 ou inferior |
| P-5A-F |
11.5±0.5 |
38 ± 3 |
Φ0,6±0.02 |
Φ3,3±0.2 |
3.6 ou inferior |
Especificações
| Modelo NO |
Temperatura de funcionamento nominal. |
Temperatura de fusão |
Temperatura de retenção |
Temperatura máxima |
Corrente nominal |
Voltagem nominal |
| |
(Tf) |
|
(Th) |
(Tm) |
(Ir) |
(Ur) |
| P0-5A-F |
84°C |
82 ± 2°C |
65°C |
200°C |
5A |
250 V |
| P1-5A-F |
102°C |
98±2°C |
80°C |
200°C |
5A |
250 V |
| P2-5A-F |
115°C |
112±3°C |
95°C |
200°C |
5A |
250 V |
| P3-5A-F |
125°C |
120±3°C |
105°C |
200°C |
5A |
250 V |
| P4-5A-F |
130°C |
126 ± 2°C |
107°C |
200°C |
5A |
250 V |
| P5-5A-F |
135°C |
131 ± 3°C |
115°C |
200°C |
5A |
250 V |
| P9-5A-F |
138°C |
135 ± 2°C |
115°C |
200°C |
5A |
250 V |
| P7-5A-F |
150°C |
145±3°C |
128°C |
200°C |
5A |
250 V |
| P12-5A-F |
145°C |
140±2°C |
126°C |
200°C |
5A |
250 V |
Como testar uma fusível térmica
Se um aparelho doméstico parar de funcionar de repente, a primeira coisa que você deve fazer é verificar se o fusível térmico está quebrado. Você deve sempre testar o fusível térmico primeiro antes de comprar um novo.Um fusível térmico é um mecanismo de segurança dentro do aparelho domésticoO teste de um fusível térmico deve demorar apenas alguns minutos.
O que vai precisar: Ohmmetro + Multimetro + Torná-roupa
Passo 1 - Desligar o aparelho doméstico
Em primeiro lugar, você precisa desconectar o aparelho doméstico da fonte de alimentação elétrica. Você pode fazer isso removendo a tomada.Certifique-se de que o aparelho doméstico não tem fonte de eletricidade antes de começar a testar o fusível térmico.
Passo 2 - Encontrar o fusível térmico
Procure o fusível térmico localizado dentro do seu aparelho doméstico. Nem todos os fusíveis térmicos estão localizados na mesma parte do aparelho. Pode ser diferente de uma marca para outra,e também pode variar dependendo do tipo de eletrodoméstico que você temEm geral, o fusível térmico pode ser encontrado em dois locais: atrás do painel traseiro ou atrás do painel inferior do dedo.
Passo 3 - Descobrir o fusível térmico
Se o fusível térmico estiver localizado atrás do painel traseiro, remova os parafusos com o torneador.Por outro lado,, se o fusível estiver localizado em algum lugar na frente, use a chave de fenda para pressionar os clips metálicos e remover o painel.aproximadamente 4 polegadas das bordas do painelColoque o painel de lado quando se soltar e deixe-o lá até ter feito todos os testes e reparos necessários.e tem 2 fios ligados a si mesmoTens de remover estes dois fios.
Passo 4 - Usando um ohmmetro
Para testar o fusível térmico, você precisa de um ohmmetro ou um multimetro digital.Este é um dispositivo que ajuda a verificar se o fusível térmico está deixando a eletricidade fluir para o sistema do seu aparelho ou não.
Deixe que as sondas do seu ohmmetro ou multimetro digital toquem as bordas do fusível.e vai ajudar-te a determinar se o fusível está partido ou não.Não é necessário substituir o fusível por um novo se a agulha do ohmmetro mudar de posição para 0.você precisa instalar um novo fusível térmico se a agulha do ohmmeter não se mover.
Lembre-se de que um fusível térmico não pode ser ajustado, e se for encontrado defeituoso ou quebrado, precisa substituí-lo imediatamente.
