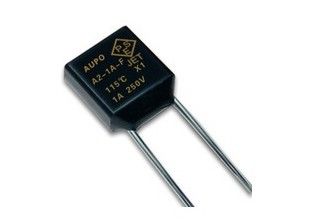

Fusível térmico da temperatura da liga do quadrado do TF 115℃ 250V 1A A2-1A-F do fusível da interrupção de Aupo com os certificados do VDE PSE CCC KTL do UL CUL
Geral
O AUPO foi estabelecido em 1986. Nós somos uma empresa avançada da alto-tecnologia que se especialize na investigação e desenvolvimento, na produção e na venda térmicas das relações (protetores térmicos). Nós temos desenvolvido agora mais de 10 séries 100 modelos das relações térmicas, e nossa produtividade anual consegue 1 bilhão partes. O AUPO opera-se restritamente sob o sistema de gestão superior e o sistema do controle de qualidade baseados em ISO9001. Igualmente nossos produtos foram reconhecidos e habilitados por um número de laboratórios domésticos e estrangeiros da segurança que incluem UL, CUL, VDE, TUV, CSA, PSE, KTL-EK, CCC, e assim por diante. Nosso próprio laboratório foi certificado pelo UL e pelo VDE como o laboratório da testemunha.
Características
Extremamente sensível à temperatura ambiental
Temperatura de funcionamento precisa e estável
Estojo compacto e seguro
Estrutura selada cola Epoxy
Aprovado por vários standard internacionais
Aplicação
Comunicações
Auto
Dispositivos bondes do agregado familiar
Dispositivos principais
Fotoeletricidade
Automóvel bonde
Controle e automatização industriais
Dimensão
Numeração da parte
Modele o NENHUM | Temp de funcionamento Rated. | IEC de fusão-fora da temperatura | Temp de fusão-fora Corp | Temperatura de terra arrendada | Temp máximo .limit | Corrente avaliado | Tensão avaliado |
(Tf) | (Th) (℃) | (TM) (℃) | (Ir) | (Ur) | |||
A0-1A-F | 84℃ | 74-84 | 80-84 | 65 | 203 | 1A | 250V |
A1-1A-F | 102℃ | 92-102 | 96-100 | 80 | 203 | 1A | 250V |
A2-1A-F | 115℃ | 105-115 | 109-115 | 99 | 203 | 1A | 250V |
A3-1A-F | 125℃ | 115-125 | 117-123 | 105 | 203 | 1A | 250V |
A4-1A-F | 130℃ | 120-130 | 124-128 | 107 | 203 | 1A | 250V |
A5-1A-F | 135℃ | 125-135 | 128-134 | 115 | 203 | 1A | 250V |
A7-1A-F | 138℃ | 128-138 | 133-137 | 118 | 203 | 1A | 250V |
A12-1A-F | 145℃ | 135-145 | 138-142 | 126 | 203 | 1A | 250V |
A8-1A-F | 150℃ | 140-150 | 142-148 | 128 | 203 | 1A | 250V |
A16-1A-F | 160℃ | 150-160 | 153-157 | 140 | 203 | 1A | 250V |
Características e benefícios
Fio do PWB terminado
Os fusíveis térmicos protegem o equipamento contra o fogo ou dano térmico devendo sobrecarregar ou sobrecarregar. Apropriado para o uso com fase monofásica padrão fornece até 250V (230V típico). Inclinação de temperatura: 1°C pelo minuto.
Teste de resistência interna de uma série
* método do teste: Meça a resistência entre ambos os fios de ligação na distância de 10mm segundo as indicações da figura.
*Standard: Resistente interno deve ser menos do mΩ 15
* resultado da análise: Normal
Modelo | A1-F | A2-F | A3-F | A4-F | A5-F | A7-F | A8-F |
Padrão (mΩ) | Abaixo de 15 | Abaixo de 15 | Abaixo de 15 | Abaixo de 15 | Abaixo de 15 | Abaixo de 15 | Abaixo de 15 |
Máximo (mΩ) | 6,4 | 5,96 | 5,67 | 5,43 | 6,62 | 6,75 | 6,69 |
Min. (mΩ) | 5,3 | 5,13 | 5,04 | 4,92 | 5,56 | 5,84 | 6,03 |
Média (mΩ) | 5,8 | 5,54 | 5,31 | 5,25 | 5,99 | 6,17 | 6,37 |
