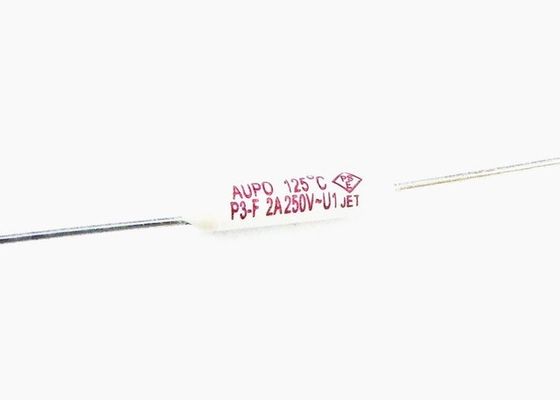

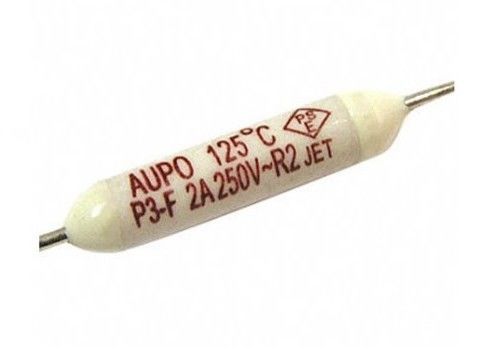

Aupo P3-F Pico Subminiatura Pellet Cerâmica Fusível térmico TF Cutoff 125C 250V 2A Axial de chumbo para ar condicionado
Descrição
Um cortador térmico é um dispositivo de segurança elétrica que interrompe a corrente elétrica quando aquecido a uma temperatura específica..
Dimensão
| Série |
Dimensão ((mm) |
| a) |
b |
c |
d |
e |
| P-F |
9.0±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,5 ± 0.1 |
3.3 ou inferior |
Numeração das peças
| Série |
Modelo NO |
Temperatura de funcionamento nominal. |
Temperatura de fusão |
Temperatura de retenção |
Temperatura máxima |
Corrente nominal |
Voltagem nominal |
| P/N |
(Tf) |
|
(Th) |
(Tm) |
(Ir) |
(Ur) |
| P-F |
P1-F |
102°C |
98±2°C |
80°C |
200°C |
2A |
250 V |

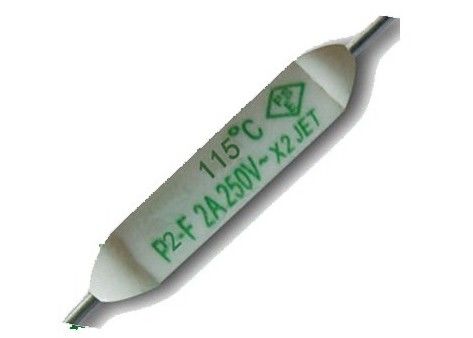

| P2-F |
115°C |
112±3°C |
99°C |
200°C |
2A |
250 V |
| P3-F |
125°C |
120±3°C |
105°C |
200°C |
2A |
250 V |
| P4-F |
130°C |
126 ± 2°C |
107°C |
200°C |
2A |
250 V |
| P5-F |
135°C |
131 ± 3°C |
115°C |
200°C |
2A |
250 V |
| P9-F |
138°C |
135 ± 2°C |
118°C |
200°C |
2A |
250 V |
| P7-F |
150°C |
145±3°C |
128°C |
200°C |
2A |
250 V |
| P12-F |
145°C |
140±2°C |
126°C |
200°C |
2A |
250 V |
Temperatura nominal (Tf): Temperatura a que um cortador térmico muda o seu estado de condutividade para corrente de detecção de circuito aberto. A tolerância de acordo com a IEC60691 é de +0 a-10°C.(Com o Japão Eletrodomésticos e Lei de MateriaisPor outro lado, devem funcionar no intervalo de tolerância de ± 7°C).
Temperatura de fusão (corte): a temperatura de fusão indica o valor medido em óleo de silício com uma temperatura aumentada 0,5-1X1 por minuto e uma corrente de detecção igual ou inferior a 10 mA.
Temperatura de retenção (Th): Temperatura máxima a que um corte térmico não provoca uma alteração no estado de condutividade do circuito aberto enquanto conduz corrente nominal durante 168 horas.Esta qualificação é exigida pelas normas de segurança baseadas na norma IEC60691.
Limite de temperatura máxima TM: Temperatura máxima a que um cortador térmico pode ser mantido durante 10 minutos sem se fechar novamente.
Corrente nominal (lr): A corrente máxima admissível que um limite térmico pode suportar.
Corrente nominal (Ur) : A tensão máxima admissível que pode ser aplicada por um limite térmico.
Qual é o propósito de um fusível de secador térmico?
A maioria dos secadores de roupa modernos tem um pequeno mas crítico componente de segurança conhecido como fusível térmico.O fusível é um componente de utilização única concebido para prevenir incêndios.Para saber mais sobre os fusíveis dos secadores térmicos e o seu papel na prevenção de incêndios, continue a ler.
O governo federal aprovou uma lei há várias décadas exigindo que todos os secadores de roupa, residenciais e comerciais, incluam fusíveis térmicos.cortar o fluxo de eletricidade quando as temperaturas dos gases de escape atingirem um certo ponto para reduzir o risco de incêndio.
De acordo com dados apresentados pelo Sistema Nacional de Relatório de Incidentes de Incêndio (NFIRS) da US Fire Administration (USFA), há aproximadamente 2.000 incêndios residenciais relacionados a secadores a cada ano,resultando em cerca de 5 mortes, 100 ferimentos não fatais, e 35 milhões de dólares em danos materiais.
A única causa mais comum de incêndios domésticos relacionados com secadores é a falha em limpar a espuma.As temperaturas altas podem desencadear a combustão nestas partículas finas de tecidoÉ importante notar que os fusíveis dos secadores são um componente descartável, que não é utilizado em qualquer outro tipo de roupa.O que significa que devem ser substituídos depois de tropeçarem.. Imagine um fusível como um protetor de sobrecarga para secadores, pois absorve energia para evitar incêndio/danos. Uma vez que ocorreu um evento envolvendo altas temperaturas, ele não se acenderá mais em eventos futuros; assim,O proprietário da casa deve substituí-lo para proteger contra incêndios relacionados com o secador.
A boa notícia é que os fusíveis dos secadores térmicos são baratos e relativamente fáceis de substituir.em que ponto você deve ver o fusível (de forma retangular)A secadora deve estar desconectada da parede antes de desconectar o fusível.Coloque o painel traseiro de volta no secador, e é bom ir.
É claro que só deve substituir o fusível da secadora depois de ter identificado e corrigido o problema que está a causar o superaquecimento da secadora.Simplesmente substituir o fusível sem resolver o problema subjacente provavelmente fará com que o novo fusível também seja ativadoAssim, exigindo que o substitua novamente.
