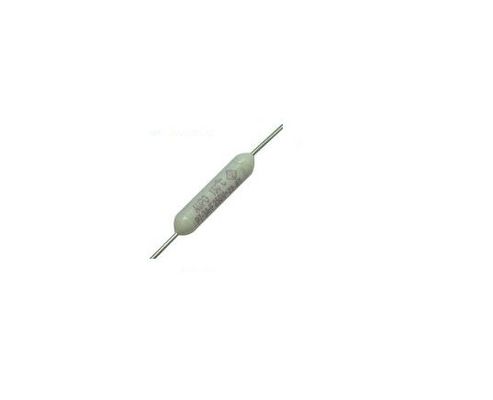

Ligações térmicas AUPO de alta temperatura TCO P5-3A-F 3A 250V Cutoff 135C Fusão cerâmica para aquecedor de água a gás inteligente
- Geral
AUPO As ligações térmicas TCO são utilizadas para prevenir incêndios causados por geração anormal de calor a partir de circuitos e outros produtos eléctricos que produzem calor.Trata-se de um fusível térmico não reiniciável que abre contatos elétricos quando as temperaturas excedem o nível especificado..
Princípio de funcionamento
Quando a temperatura ambiente sobe para a temperatura de funcionamento, o elemento térmico derrete e as molas afastam o contato e abrem o circuito permanentemente
Dimensão
| Série |
Dimensão ((mm) |
| a) |
b |
c |
d |
e |
| P-F |
9.0±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,5 ± 0.1 |
3.3 ou inferior |
| P-1A-F |
6.5±0.5 |
38 ± 3 |
Φ0,54±0.5 |
Φ2,1 ± 0.1 |
2.4 ou inferior |
| P-3A-F |
10.0±0.5 |
38 ± 3 |
Φ0,6±0.02 |
Φ3,0±0.1 |
3.3 ou inferior |
Dados técnicos
| Modelo NO |
Temperatura de funcionamento nominal. |
Temperatura de fusão |
Temperatura de retenção |
Temperatura máxima |
Corrente nominal |
Voltagem nominal |
| |
(Tf) |
|
(Th) |
(Tm) |
(Ir) |
(Ur) |

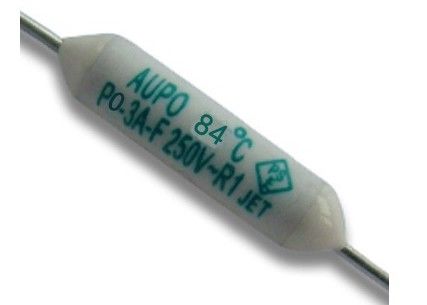

| P0-3A-F |
84°C |
82 ± 2°C |
65°C |
200°C |
3A |
250 V |
| P1-3A-F |
102°C |
98±2°C |
80°C |
200°C |
3A |
250 V |

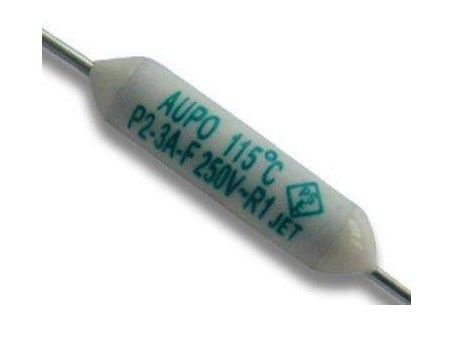

| P2-3A-F |
115°C |
112±3°C |
95°C |
200°C |
3A |
250 V |
| P3-3A-F |
125°C |
120±3°C |
105°C |
200°C |
3A |
250 V |
| P4-3A-F |
130°C |
126 ± 2°C |
107°C |
200°C |
3A |
250 V |

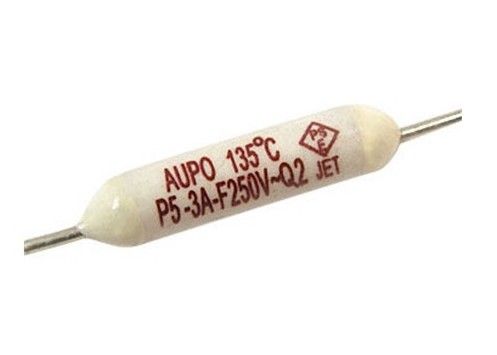

| P5-3A-F |
135°C |
131 ± 3°C |
115°C |
200°C |
3A |
250 V |
| P9-3A-F |
138°C |
135 ± 2°C |
115°C |
200°C |
3A |
250 V |
| P7-3A-F |
150°C |
145±3°C |
128°C |
200°C |
3A |
250 V |
| P12-3A-F |
145°C |
140±2°C |
126°C |
200°C |
3A |
250 V |
Aplicações
• Eletrodomésticos e aparelhos de aquecimento
• Produtos de enrolamento de bobinas e fontes de energia
• Equipamento de escritório e aparelhos de telecomunicações
• Automóveis e outros componentes electrónicos
Precauções
• As curvas das condutas devem estar a pelo menos 3 mm do corpo do TCO.
• É necessário ter extrema cautela durante a solda, utilizar um dissipador de calor e evitar aquecimento acima de -24°C.
• A parte metálica do TCO é eletricamente activa e pode exigir isolamento.
• Não utilizar em líquidos ou gases venenosos, tais como ácido sulfúrico ou óxido nitroso.
• Não ligue o aquecedor directamente ao cortador.
Determine a série correta
• Tp: Temperatura máxima do produto ao qual se deve fixar um corte.
• Th: Faixa de temperatura segura para utilização do limite.
• Ts: 24oC (Tp-Th) (Aplicar 35oC para o valor de Ts quando Tp for superior a 170oC.)
• Para: A temperatura de aquecimento causada pela carga elétrica (consulte a curva de correlação temperatura/corrente)
• +a: 1. auto-aquecimento do fio de chumbo 2. estrutura da ventilação ou hermeticidade 3. localização do terminal de ligação 4. espessura do revestimento isolado 5.Valor da condição ideal tendo em conta as alterações da tensão elétrica
Tp + Ts + To + a = Temperatura aplicável
