Do fusível térmico axial de uma interrupção de 102 graus alojamento cerâmico com baixa resistência interna

1000 partes
MOQ
Negociável
preço
Do fusível térmico axial de uma interrupção de 102 graus alojamento cerâmico com baixa resistência interna
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de fusível: Fusível térmico da interrupção
Temp da função: 102C
Corrente nominal: 1A
Voltagem nominal: 250 V
Forma: Axial
Materiais: Pelotas
Destacar:

um fusível térmico do tempo

,

fusível térmico do aupo

Informação básica
Lugar de origem: China
Marca: AUPO
Certificação: UL CUL VDE PSE CCC KTL
Número do modelo: P1-1A-F
Condições de Pagamento e Envio
Detalhes da embalagem: Em massa
Tempo de entrega: 1-2 semanas
Termos de pagamento: T / T, Paypal
Habilidade da fonte: 1000KKPCS
Descrição de produto

AUPO Pellet Thermal Cutoff Fuse TF Cutoff Circuit Breakers 102°C 250V 1A P1-1A-F Fuse de temperatura cerâmica resistente

Características fundamentais

* Tipo: axial

* Material: caixa de cerâmica

* Corrente nominal: 1A

* Tensão nominal: 250 V

* Temperatura de funcionamento: 102°C

* Certificações: UL, cUL, VDE, CCC, KTL, PSE

* Compatível com a Directiva RoHS e REACH

Do fusível térmico axial de uma interrupção de 102 graus alojamento cerâmico com baixa resistência interna 0

Dimensão

Do fusível térmico axial de uma interrupção de 102 graus alojamento cerâmico com baixa resistência interna 1

Série Dimensão ((mm)
a) b c d e
P-F 9.0±0.5 38 ± 3 Φ0,54±0.5 Φ2,5 ± 0.1 3.3 ou inferior
P-1A-F 6.5±0.5 38 ± 3 Φ0,54±0.5 Φ2,1 ± 0.1 2.4 ou inferior

Desempenho elétrico

Modelo NO Temperatura de funcionamento nominal. Temperatura de fusão Temperatura de retenção Temperatura máxima Corrente nominal Voltagem nominal
PN (Tf) (Th) (Tm) (Ir) (Ur)

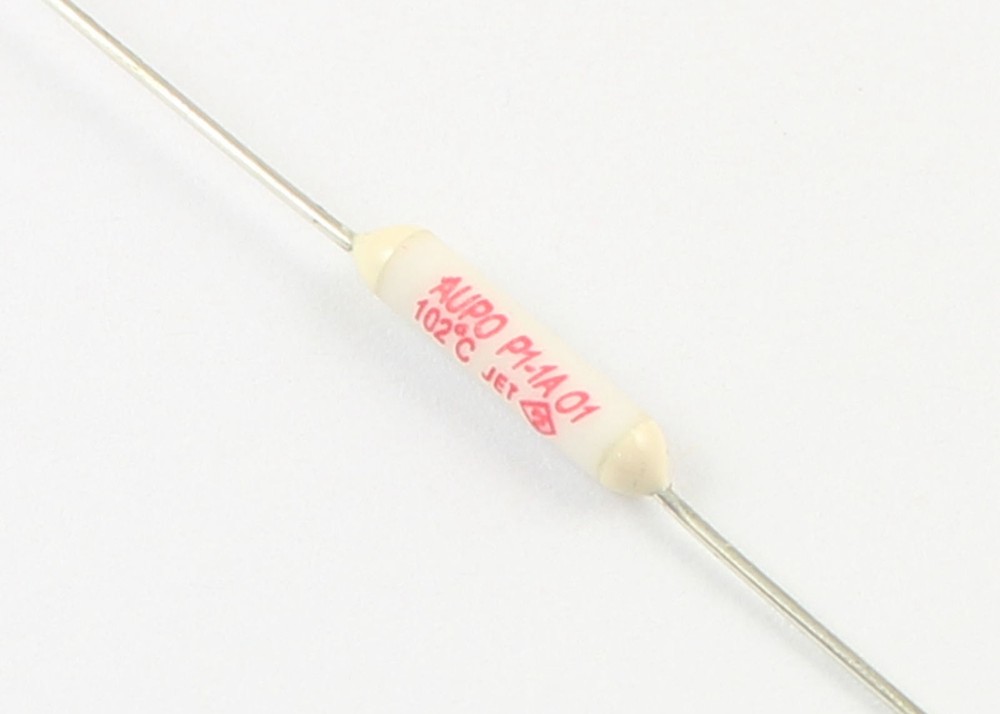

P1-1A-F 102°C 98±2°C 80°C 200°C 1A 250 V

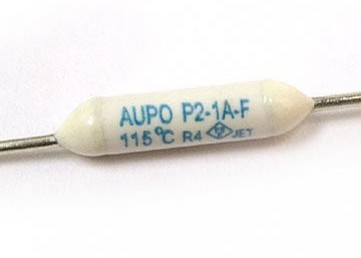

P2-1A-F 115°C 112±3°C 99°C 200°C 1A 250 V

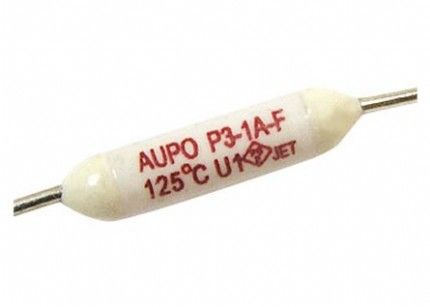

P3-1A-F 125°C 120±3°C 105°C 200°C 1A 250 V
P4-1A-F 130°C 126 ± 2°C 107°C 200°C 1A 250 V
P5-1A-F 135°C 131 ± 3°C 115°C 200°C 1A 250 V
P9-1A-F 138°C 135 ± 2°C 118°C 200°C 1A 250 V

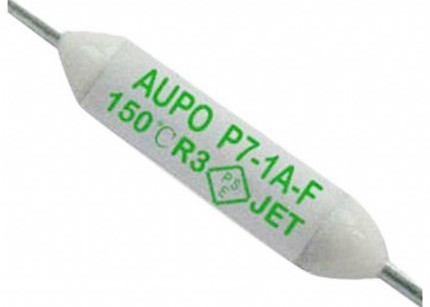

P7-1A-F 150°C 145±3°C 128°C 200°C 1A 250 V
P12-1A-F 145°C 140±2°C 126°C 200°C 1A 250 V

Aplicação

Transformadores, solenoides, ventiladores, ventiladores elétricos, pequenos motores elétricos, secadores, aparelhos domésticos a gás, lâmpadas fluorescentes, barbeadores elétricos, adaptadores, dispositivos de aquecimento, ICs, baterias, etc.O TCO pode também ser utilizado para a protecção contra o sobreaquecimento.

Aplicações de projeto

1. Utilizar o TCO dentro de suas temperaturas especificadas e classificações elétricas.

1) Utilizar o TCO sob a temperatura máxima de funcionamento especificada nas especificações individuais.A utilização do TCO a uma temperatura superior à temperatura máxima de funcionamento pode causar abertura prematura ou atraso na abertura..

• Quando o COT é utilizado continuamente a uma temperatura próxima da temperatura de funcionamento, o COT pode funcionar durante a utilização.

• Quando o TCO é utilizado continuamente a uma temperatura superior à temperatura máxima de funcionamento, o TCO pode ser degradado e não funcionar normalmente à temperatura especificada.

2) A temperatura de retenção é definida como a temperatura máxima a que o TCO é activado continuamente à corrente nominal durante 168 horas.O TCO não pode ser utilizado durante mais de 168 horas acima da temperatura de retenção.

3) O equipamento deve ser concebido de modo a não exceder o limite máximo de temperatura após a operação do TCO.

4) Se o TCO for activado por uma tensão superior à tensão nominal ou por uma corrente superior à corrente nominal, o TCO produz calor excessivo, resultando numa abertura prematura.O arco gerado em tais condições de funcionamento resultará em aparência anormal (quebra no corpo) e isolamento insuficiente.

• Quando o TCO é operado num modo anormal enquanto a tensão nominal e/ou a corrente nominal são excedidas, não pode cortar o circuito.

5) O elemento térmico pode transformar-se e o TCO pode abrir-se quando é utilizado num ambiente a partir do qual se repete uma alteração excessiva da temperatura (como no exterior).Investigar o ambiente em que é utilizado o TCO.

6) Quando se pretenda aplicar uma sobrecarga transitória, repetir os ensaios nas piores condições.

7) O TCO não pode ser utilizado como um fusível sensível à corrente.

2Para utilizar plenamente a função do TCO, deve ser selecionado um TCO adequado para cada aplicação de equipamento.

1) Os ensaios devem ser repetidos para o equipamento acabado para confirmar que o TCO funciona como esperado. 2) Para melhorar a resposta térmica do TCO,Colocar o corpo principal do TCO e os fios de chumbo (terminal) o mais próximo possível da fonte de calor e do local onde o TCO é aquecido uniformementeSe as temperaturas transferidas para o corpo principal e para os fios de chumbo (terminals) forem muito diferentes umas das outras, pode ocorrer uma operação defeituosa,causando arco e deterioração do isolamento.

3. Evite a aplicação de vibrações excessivas e tensões mecânicas ao TCO. Caso contrário, pode ocorrer falha da liga fusível ou dos fios de chumbo ou danos ao corpo principal.

4Os seguintes 1) e 2) são precauções para TCO de tipo fino (série MP e MU)

1) O corpo e os terminais do TCO devem estar devidamente fixados quando o TCO for montado no equipamento, podendo provocar a quebra do elemento térmico e/ou dos terminais ou danos ao corpo do TCO,ou outra falha quando o corpo ou os terminais não estiverem correctamente ligados- evitar o transporte em condições de ligação apenas de um lado do terminal e do equipamento, uma vez que pode provocar a quebra do elemento térmico e/ou dos terminais, ou danos ao corpo TCO,ou outra falha devida à vibração ou ao esforço mecânico no transporte.2) Quando o TCO for montado no equipamento, os terminais devem estar alinhados com o corpo.Também após a montagem do TCO no equipamento, evitar o puxamento, a curvatura, a pressão e a tensão de torção no corpo TCO e nos terminais, a fim de não provocar a quebra do elemento térmico e/ou dos terminais, ou danos no corpo TCO.

5. Ao selar o TCO com resina, selecione uma resina que não corroer os selos ou os fios de chumbo ((terminals).Determine as condições de fixação repetindo o ensaio utilizando o seu produto final para verificar se as propriedades da resina (e.por exemplo, expansão, contração e temperatura de cura) afectam o TCO e se o TCO pode ou não funcionar normalmente.

6. Quando se mergulhar equipamento com um COT em verniz ou solvente e, em seguida, secá-lo, repetir o ensaio para verificar se o verniz ou solvente utilizado dissolveu ou não o revestimento do COT ou causou danos,como rachaduras, antes de realizar o tratamento novamente.

7Não utilizar nos seguintes ambientes.

1) Em líquidos como água, óleo, solventes químicos e orgânicos

2) À luz directa do sol, ao ar livre ou em ambientes empoeirados

3) Em locais onde ocorre a condensação da água

O uso nos seguintes ambientes pode afectar o desempenho do TCO; Verificar o desempenho e a fiabilidade antes da utilização em produção.

(1) Em locais cheios de gases corrosivos, tais como brisa marinha, Cl2, H2S, NH3, SO2 e NO2

(2) Em ambientes com elevada eletricidade estática e/ou ondas eletromagnéticas fortes.

8Não utilizar o TCO em equipamentos aeroespaciais, equipamentos de energia atómica, armas militares, equipamentos de salvamento, automóveis, etc.
