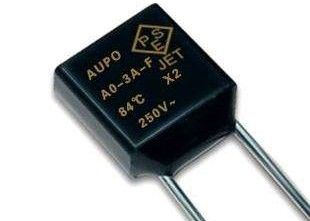

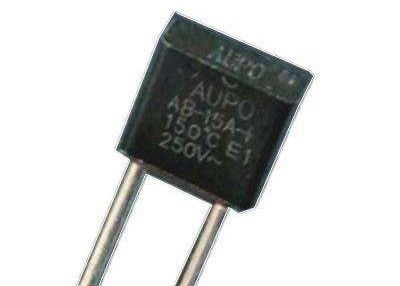

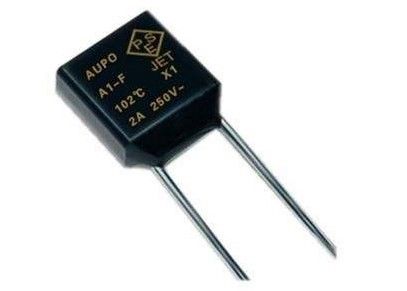

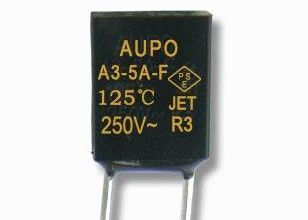

O fusível térmico atual grande Não-Resettable da interrupção de CeramicType da caixa quadrada liga TCO A5-25A-F Tf 135C 25A 250VAC

Caixa Quadrada Tipo Cerâmica Não Reiniciável Big Current Cutoff Fuse Links TCO A5-25A-F Tf 135C 25A 250VAC

Aplicações recomendadas

Transformadores, solenoides, ventiladores, ventiladores elétricos, pequenos motores elétricos, secadores, aparelhos domésticos a gás, lâmpadas fluorescentes, barbeadores elétricos, adaptadores, dispositivos de aquecimento, ICs, baterias, etc.O TCO pode também ser utilizado para a protecção contra o sobreaquecimento.

Características

● Pequeno e tipo de isolamento
O TCO é compacto e isolado, com resposta rápida à temperatura e montável em um espaço pequeno sem isolamento ou proteção.
● Alta confiabilidade
O TCO abre de forma fiável quando o equipamento se torna anormal e não é reiniciável.
● Estrutura sólida
O chumbo de forma única fornece uma ligação TCO confiável e facilita o manuseio da montagem (apenas tipo de chumbo axial)
● Tipo fino
Espessura inferior a 0,8 mm (série MP), disponível para solda pontual (série MP e MU)
● Sem halogênio
● Compatível com a RoHS

Construção

Tipo de chumbo radial

Ligação fusível (livre de Pb·Cd)

Resina especial (fluxo)

Caixa de isolamento (cerâmica)

Agentes de vedação (resina epoxi)

Arame de chumbo (cobre revestido com estanho)

Classificações

Precauções de segurança (precauções comuns para fusíveis)

• Quando utilizar os nossos produtos, independentemente do tipo de equipamento para o qual possam ser utilizados, certifique-se de fazer um acordo por escrito sobre as especificações com antecedência.O desenho e as especificações do presente catálogo estão sujeitos a alterações sem aviso prévio.

• Não utilize os produtos para além das especificações descritas neste catálogo.

• Este catálogo explica a qualidade e o desempenho dos produtos como componentes individuais.

• Install the following systems for a failsafe design to ensure safety if these products are to be used in equip ment where a defect in these products may cause the loss of human life or other signifi cant dam age, tais como danos a veículos (automóveis, comboios, embarcações), semáforos, equipamento médico, equipamento aeroespacial, aparelhos de aquecimento elétrico, equipamento de combustão/gás, equipamento rotativo,e equipamento de prevenção de catástrofes/crime.

¢ Sistemas equipados com um circuito de protecção e um dispositivo de protecção

- Sistemas equipados com um circuito redundante ou outro sistema para evitar um estado de insegurança em caso de falha

(1) Precauções de utilização

• Esses produtos são concebidos e fabricados para utilização geral e padrão em equipamentos electrónicos gerais (por exemplo, equipamentos AV, aparelhos eléctricos domésticos, equipamentos de escritório,equipamento de informação e comunicação)

• Estes produtos não se destinam a ser utilizados nas seguintes condições especiais.e determinar se podem ou não ser utilizados.

1. em líquido, como água, óleo, produtos químicos ou solventes orgânicos

2. à luz solar direta, ao ar livre ou em poeira

3No ar salgado ou no ar com uma elevada concentração de gases corrosivos, tais como Cl2, H2S, NH3, SO2 ou NO2

4. Descarga elétrica estática (ESD) Ambiente Estes componentes são sensíveis à eletricidade estática e podem ser danificados sob choque estático (ESD)..Os componentes mais pequenos são mais sensíveis ao ambiente ESD.

5. Ambiente electromagnético Evite qualquer ambiente onde existam ondas electromagnéticas fortes.

6. Em um ambiente onde estes produtos causam condensação de orvalho

7- vedação ou revestimento destes produtos ou de uma placa de circuito impresso em que estes produtos estejam montados, com resina ou outras matérias

• Estes produtos geram calor em joules quando alimentados, colocando-os cuidadosamente de modo a que o seu calor não afecte os outros componentes (excepto os cortadores térmicos).

• Colocar cuidadosamente estes produtos de modo a que as suas temperaturas não excedam a gama de temperaturas de categoria devido aos efeitos dos componentes geradores de calor vizinhos.Não instalar nem colocar componentes geradores de calor ou inflamaveis, tais como fios revestidos de vinil, perto destes produtos (exceto cortadores térmicos).

• Observe que a solda não limpa, o fluxo altamente ativo à base de halogénio ou o fluxo solúvel em água podem deteriorar o desempenho ou a fiabilidade dos produtos.

• Seleccionar cuidadosamente um agente de limpeza de fluxo para utilização após a solda.quando se utiliza água ou um agente de limpeza solúvel em águaNo entanto, é importante ter cuidado para não deixar resíduos de água, pois, caso contrário, o desempenho do isolamento poderá ser deteriorado.

(2) Precauções de armazenagem

As prestações destes produtos, incluindo a sua solderabilidade, são garantidas durante um ano a contar da data da sua chegada à sua empresa.desde que permaneçam embalados como estavam quando entregues e armazenados a uma temperatura de 5 °C a 35 °C e uma umidade relativa de 45 a 85%O desempenho dos cortes térmicos é garantido durante um ano após a entrega, desde que sejam armazenados a uma temperatura de -10 °C a +40 °C e uma umidade relativa de 30 % a 75 %.

Mesmo durante os períodos de garantia acima referidos, não conserve estes produtos nas seguintes condições, pois, caso contrário, o seu desempenho eléctrico e/ou solúvel poderão ser deteriorados,e dos materiais de embalagem (e.g. materiais de colagem) podem deformar-se ou deteriorar-se, resultando em falhas de montagem.

1. no ar salgado ou no ar com uma elevada concentração de gases corrosivos, tais como Cl2, H2S, NH3, SO2 ou NO2

2À luz directa do sol.
