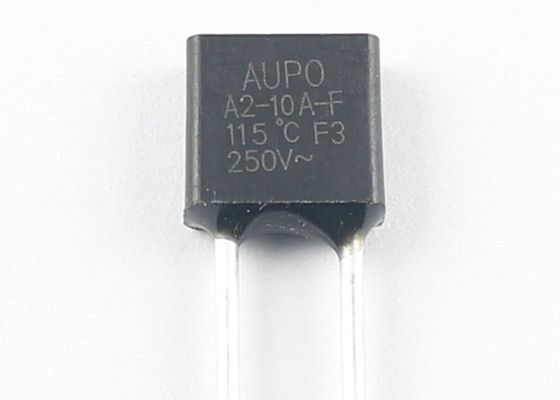

Interruptor térmico do TF 115℃ 250V 10A A2-10A-F TCO do interruptor de interrupção do fusível termicamente sensível original do fim do Normal de Aupo

Interruptor de corte térmico de fusível térmico Aupo Normal Original Fechado Termicamente Sensível TF 115°C 250V 10A A2-10A-F TCO

Resumo

Os cortes térmicos (TCO) são não-reset, sensíveis ao calor, de pólo único, dispositivos normalmente fechados e
Os fusíveis térmicos sensíveis à temperatura derretem e abrem os circuitos elétricos.
Os cortes térmicos fornecem proteção
A Comissão propõe que se verifiquem as condições de segurança e de segurança dos produtos.

Dimensão

Classificações

Formação de chumbo

O chumbo de cobre é fácil de dobrar, uma vez que é flexível.
Quando forjar o chumbo, ter cuidado para não aplicar a força de formação diretamente ao TCO
Corpo.

* Formação de fio de chumbo selante
O fio de chumbo deve ser dobrado a uma distância de pelo menos 4 mm da vedação.
Observe-se que a flexão é realizada com cuidado, uma vez que o pior estanqueidade do ar impede o funcionamento normal do TCO.
Os suportes ou ferramentas utilizados durante a formação de chumbo não devem agarrar o corpo, mas o fio de chumbo.
Danos ao corpo do TCO.

* Formação de fios de chumbo, excepto de chumbo selado
Dobrar a uma distância mínima de 4 mm do corpo TCO, uma vez que a força excessiva sobre o corpo provoca a deformação do
Caso TCO.

PRECAÇÕES PARA CONEXÃO DE Chumbo

* Tome cuidado para que não haja danos, queimaduras, feridas, rachaduras ou superaquecimento no selo ou no corpo TCO.
Não utilize.
* Devem ser realizados ensaios experimentais de montagem para verificar os danos do fio de chumbo, da vedação ou do corpo TCO.
* Quando se liga um fio a um TCO, recomenda-se que se utilize um empalme ou um terminal.
A junção ou o terminal devem ser resistentes à corrosão.
* Ao fixar o empalme ou o terminal ao TCO, ter cuidado para não danificar o corpo do TCO.
A combustão ou o terminal devem ter baixa resistência ao calor.
É importante notar que o fio de ligação deve ser um fio padrão flexível.
A linha, usa o processo de dobra.

Soldagem de chumbo

Os seguintes pontos devem ser observados se a solda for utilizada para ligar o chumbo TCO.
* Faça o trabalho de solda no chumbo o mais longe possível do corpo TCO.
* Tenha cuidado para minimizar a transferência de calor para o corpo TCO.
Se não forem fornecidos, o selo ou o corpo da TCO podem ser danificados e descompostos.

* A segurança mecânica não deve depender apenas da solda.
* A corrente elétrica não deve atravessar o contacto elétrico interno ou o caso do TCO durante a solda.
A passagem de corrente em excesso danifica o elemento ou caixa do TCO.
* Para reduzir o tempo de trabalho, utilizar o processo de pré-soldagem na área de soldagem prevista.
* Método de solda para evitar o calor.

* Resistência à tração do chumbo

A força de tração não deve exceder 2 kg e a força de empurrão não deve exceder 0,5 kg.

* Força da caixa Aplicando a força excessiva para amarrar o corpo da caixa causa deformação e afeta o funcionamento normal do TCO.Certifique-se de evitar a força de ligação excessiva.

* Teste de temperatura de funcionamento Instalar o TCO numa câmara e aumentar gradualmente a temperatura até 20°C abaixo de Tf,então, se a temperatura da câmara e dos produtos de ensaio forem iguais, a temperatura é aumentada 1°C por minuto, em seguida, o fusível funcionará dentro da tolerância especificada.

* Ensaio de aumento de temperatura Quando a tensão e a corrente de funcionamento normais são aplicadas ao TCO à temperatura ambiente (20 a 25 °C), a temperatura do TCO sobe.Mas o aumento da temperatura não deve ser superior a 10°C

* Resistência de isolamento Após ter sido operado em ensaio de temperatura, a resistência de isolamento deve ser superior a 0,2 ohms quando testada com uma máquina de medição de resistência de 500 V.

* Teste de resistência ao contacto A resistência dos dois condutores do TCO não deve exceder 1,5 ohms no comprimento de 10 mm dos condutores.* Teste de resistência à tensão dielétrica Após a realização do teste de resistência ao isolamento, o TCO deve ser mantido sem avaria quando se aplica 500 V AC entre as condutas do TCO durante 1 min.

*Teste de envelhecimento Após manter o TCO a uma temperatura 20 ± 3 °C inferior à Tf durante 48 horas, o TCO deve passar o ensaio de temperatura de funcionamento
