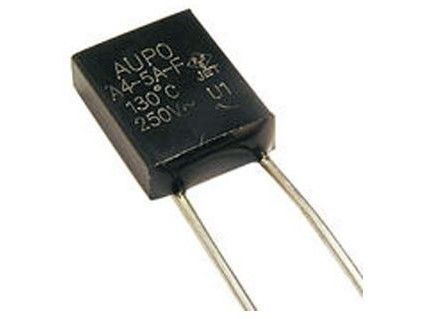

Fusível de corte térmico AUPO de baixa resistência de um só disparo com tamanho compacto Tf 130°C 250V 5A A4-5A-F com temperatura certificada globalmente
Protecção da temperatura limite superior
O fusível térmico Aupo, o fusível térmico original da Therm-O-Disc, oferece a mais ampla combinação de temperaturas e cargas elétricas certificadas globalmente, bem como a mais ampla gama de pacotes,As instalações e as configurações de projeto no mercado atual.
Características
• Temperaturas e cargas eléctricas certificadas a nível mundial
• Uma vez que o operador dispara, corta a energia elétrica
• Capacidade de interrupção de corrente até 25 amperes @ 250VAC
• Baixa resistência
• Tamanho compacto
• Compatível com a RoHS,UL,CUL,CCC,KTL,PSE,VDE
Princípio de funcionamento
O mecanismo de activação do fusível térmico é uma pelete exclusivamente formulada, eletricamente não condutora.A peleta sólida mantém fechados os contatos carregados de molaQuando uma temperatura pré-determinada é atingida, a pelete derrete, permitindo que a mola de compressão se relaxe.
Após o fusível térmico abrir um circuito, o fusível deve ser substituído. Este procedimento de substituição deve incluir a correcção da condição de falha antes de o produto ser novamente operado.
Dimensão (mm)
Classificações elétricas
| Modelo NO |
Temperatura de funcionamento nominal. |
Temperatura de fusão |
Temperatura de retenção |
Temperatura máxima |
Corrente nominal |
Voltagem nominal |
| P/N |
(Tf) |
|
(Th) |
(Tm) |
(Ir) |
(Ur) |
| A0-5A-F |
84°C |
82 ± 2°C |
65°C |
203°C |
5A |
250 V |
| A1-5A-F |
102°C |
98±2°C |
80°C |
203°C |
5A |
250 V |
| A2-5A-F |
115°C |
112±3°C |
95°C |
203°C |
5A |
250 V |
| A3-5A-F |
125°C |
120±3°C |
105°C |
203°C |
5A |
250 V |
| A4-5A-F |
130°C |
126 ± 2°C |
107°C |
203°C |
5A |
250 V |
| A5-5A-F |
135°C |
131 ± 3°C |
115°C |
203°C |
5A |
250 V |
| A7-5A-F |
138°C |
135 ± 2°C |
115°C |
203°C |
5A |
250 V |
| A12-5A-F |
145°C |
140±2°C |
126°C |
203°C |
5A |
250 V |

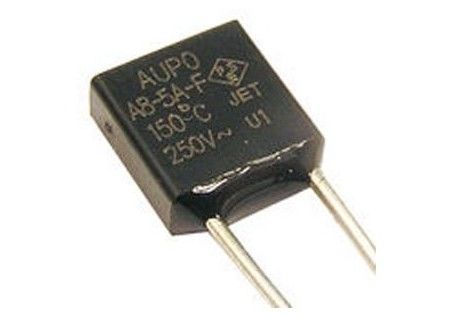

| A8-5A-F |
150°C |
145±3°C |
128°C |
203°C |
5A |
250 V |
| A16-5A-F |
160°C |
155 ± 2°C |
135°C |
203°C |
5A |
250 V |
Aplicação
• Aparelho portátil
• Equipamento principal
• Ar condicionado
• Fornecedores de energia
• Aquecedor de água
• Outros
Benefícios
• O padrão da indústria para a protecção contra excesso de temperatura
• Disponível numa ampla gama de temperaturas para oferecer flexibilidade de conceção na sua aplicação
• Disponível em modelos montados e embalados
Aviso importante
Os utilizadores devem determinar a adequação do fusível térmico à sua aplicação, incluindo o nível de fiabilidade exigido, e são os únicos responsáveis pela função do produto de utilização final.Estes fusíveis térmicos contêm componentes eléctricos expostos e não são destinados a resistir à exposição à água ou a outros contaminantes ambientais que possam comprometer os componentes isolantes.Tal exposição pode resultar no isolamento
O sistema de aquecimento elétrico localizado deve ser equipado com um sistema de aquecimento elétrico local.
Um fusível térmico pode permanecer permanentemente fechado ou aberto em consequência de exposição a condições mecânicas, eléctricas, térmicas ou ambientais excessivas ou no final normal da vida útil.O incumprimento do controlo da operação pode resultar em lesões pessoais ou danos materiaisO utilizador deve incorporar recursos de controlo do sistema suplementares para alcançar o nível desejado de fiabilidade e segurança.Os dispositivos de limitação de temperatura de reserva foram incorporados em várias aplicações por este motivo..
