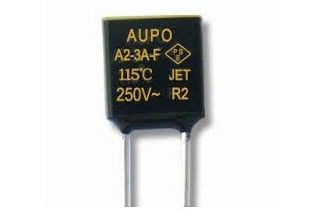

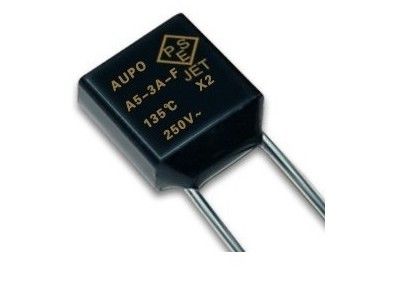

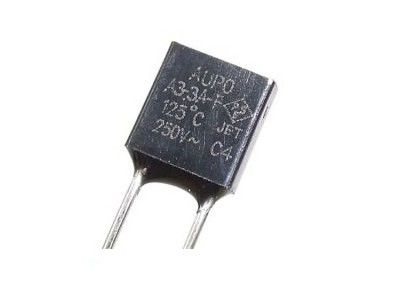

Da capa de plástico térmica do TF 125℃ 250V 3A A3-3A-F da interrupção do fusível de Aupo da proteção da temperatura relações térmicas para os aparelhos eletrodomésticos
Descrição
As seguintes especificações de produto aplicam-se aos fusíveis da série de A. A série de A consiste em fusíveis térmicos da interrupção para a proteção de temperatura excessiva. Os fusíveis térmicos da série de A são amplamente utilizados em várias aplicações tais como transformadores, adaptadores, baterias secundárias, aparelhos eletrodomésticos, aquecedores de água do gás, iluminação e o outro equipamento de aquecimento.
Os fusíveis térmicos da interrupção de A-3A-F não-estão restaurando o único-polo e dispositivos normalmente fechados e estão fornecendo a proteção exata, segura para aplicações de alta temperatura contra o superaquecimento com da interrupção da corrente elétrica. Com seus corpo do metal e ligações fortes estes fusíveis oferecem umas correntes avaliados construídas e altas resistentes tais como 3 ampères.
Características
• Material de selagem da cola Epoxy
• Tamanho pequeno, 6.2mm×6.3mmx2.5mm
• Proteção contra a temperatura excessiva prejudicial em aplicações preliminares e secundárias.
• Sem chumbo, RoHS complacente
• Projetado de acordo com IEC 60691
Dimensão (milímetros)
Informação pedindo
Modele o NENHUM | Temp de funcionamento Rated. | Temperatura de fusão-fora | Temperatura de terra arrendada | Temp máximo .limit | Corrente avaliado | Tensão avaliado |
PN | (Tf) | (Th) | (TM) | (Ir) | (Ur) | |
A0-3A-F | 84℃ | 82±2℃ | 65℃ | 203℃ | 3A | 250V |
A1-3A-F | 102℃ | 98±2℃ | 80℃ | 203℃ | 3A | 250V |
A2-3A-F | 115℃ | 112±3℃ | 95℃ | 203℃ | 3A | 250V |
A3-3A-F | 125℃ | 120±3℃ | 105℃ | 203℃ | 3A | 250V |
A4-3A-F | 130℃ | 126±2℃ | 107℃ | 203℃ | 3A | 250V |
A5-3A-F | 135℃ | 131±3℃ | 115℃ | 203℃ | 3A | 250V |
A7-3A-F | 138℃ | 135±2℃ | 115℃ | 203℃ | 3A | 250V |
A12-3A-F | 145℃ | 140±2℃ | 126℃ | 203℃ | 3A | 250V |
A8-3A-F | 150℃ | 145±3℃ | 128℃ | 203℃ | 3A | 250V |
A16-3A-F | 160℃ | 155±2℃ | 135℃ | 203℃ | 3A | 250V |
Avaliações | Indicador | Descrição |
Temperatura de funcionamento avaliado | Tf | A temperatura em que o fusível térmico da interrupção muda seu estado de condutibilidade e abre o circuito com corrente da detecção <10ma as="" the="" only="" load=""> |
Guarde a temperatura | Th | A temperatura máxima em que uma interrupção térmica pode ser mantida ao conduzir a corrente avaliado por 168 horas sem fazer com que uma mudança na condutibilidade abra o circuito. |
Limite da temperatura máxima | TM | Na tensão avaliado, a temperatura que o fusível pode suportar por 10 minutos na avaliação a mais alta da temperatura sem mudança na condutibilidade |
Corrente avaliado | Ir | A corrente máxima que o fusível térmico da interrupção pode levar e não afetar suas características elétricas. |
Tensão avaliado | Ur | A tensão máxima que o fusível térmico da interrupção pode levar e não afetar suas características elétricas. |
Condições de teste
1 resistência de isolação
A. A ligação e o escudo para o corpo térmico do fusível em testar a resistência de isolação entre o fio e o escudo do plástico, devem ser o primeiro ajuste do ponteiro do limite da resistência para a posição dos 2 m Ω, a seguir usam o escudo térmico do corpo do fusível do pacote da folha, a seguir medem a resistência de isolação entre o fio e a folha de metal. Quando indicar o valor da resistência de isolação for maior de 2 m Ω; Os sinais do NG não produzem, não encontraram que a amostra está qualificada.
O B. (após o desligamento) entre a ligação dois no calor que funde dois fusíveis, em testar a resistência de isolação entre o ajuste do ponteiro do limite da resistência à primeira posição nos 0,2 M Ω, mede então o calor que funde a resistência de isolação entre as duas ligações. Quando indicar o valor da resistência de isolação for maior de 0,2 M Ω; Os sinais do NG não produzem, não encontraram que a amostra está qualificada. A ligação e o escudo para o corpo térmico do fusível em testar a resistência de isolação entre o fio e o escudo do plástico, devem ser o primeiro ajuste do ponteiro do limite da resistência para a posição dos 2 m Ω, a seguir usam o escudo térmico do corpo do fusível do pacote da folha, a seguir medem a resistência de isolação entre o fio e a folha de metal. Quando indicar o valor da resistência de isolação for maior de 2 m Ω; Os sinais do NG não produzem, não encontraram que a amostra está qualificada.
Força 2 dielétrica
O A. funde com o escudo no corpo térmico do fusível entre o fio e escudo do plástico para vestir o teste de força, o escudo do corpo do fusível com folha de metal, e então entre o fio e a tensão do teste da folha de metal de 1500 v (C.A.), um minuto, se você não vê nenhum fenômeno da descarga ou da divisão é encontrado para qualificado. O B. (após o desligamento) entre a ligação dois na luta térmica do corpo do fusível entre dois fusíveis no teste de força, aplicando uma tensão do teste de 500 v (C.A.) entre as duas ligações, um minuto, se você não veem toda a descarga ou o fenômeno da divisão é encontrado para qualificado.
