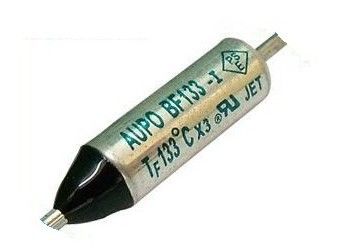

UL CUL PSE Aupo Fuse de corte térmico TF 133C 250V 10A 15A 16 Amp BF133-I Ligações de fusível de temperatura com carcaça metálica
- Geral
O cortador térmico AUPO é um instrumento de proteção térmica não reiniciável.Quando a temperatura ambiente do limite térmico sobe para uma temperatura anormalA sua estrutura totalmente selada assegura a estabilidade e fiabilidade, e não é influenciada pela umidade ambiente e assim por diante.As suas principais características são:: extremamente sensível à temperatura ambiente; temperatura de funcionamento precisa e estável; estrutura compacta e selada por epoxi; fiabilidade, aprovada por várias normas internacionais de segurança.
Aparência e dimensão ((mm)
Instruções estruturais
1) Fios de chumbo
2) Epoxi
3) Contato com estrelas
4) Discos
5) Pelotas térmicas
6) Bocas de cerâmica
7) Primavera A
8) Primavera B
9) Caixa metálica
Especificações da série BF-I
P/N | Classificados | Fusão | Empresa | Número máximo | Classificados | Classificados |
(Tf) | (Th) | (Tm) | (Ir) | (Ur) | ||
BF73-I | 73°C | 70±2°C | 58°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF77-I | 77°C | 74±2°C | 62°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF84-I | 84°C | 82 ± 2°C | 69°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF94-I | 94°C | 90±2°C | 79°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF99-I | 99°C | 95 ± 2°C | 84°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF104-I | 104°C | 101+2/-3°C | 90°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF113-I | 113°C | 110±2°C | 98°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF117-I | 117°C | 114±2°C | 102°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF121-I | 121°C | 118 ± 2°C | 106°C | 175°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF133-I | 133°C | 131+2/-3°C | 119°C | 215°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF142-I | 142°C | 138+2/-3°C | 127°C | 215°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF157-I | 157°C | 154+2/-3°C | 142°C | 250°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF172-I | 172°C | 169+2/-3°C | 157°C | 260°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF184-I | 184°C | 181±2°C | 169°C | 260°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF192-I | 192°C | 189±2°C | 177°C | 390°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF216-I | 216°C | 212±2°C | 191°C | 380°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF229-I | 229°C | 226 ± 2°C | 201°C | 390°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF240-I | 240°C | 236 ± 2°C | 201°C | 450°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V | |||||
BF257-I | 257°C | 254 ± 2°C | 200°C | 450°C | 10A | 250 V |
15A | 125 V | |||||
16A | 125 V |
Temperatura de funcionamento nominal.(Tf): | A temperatura a que um corte térmico muda o seu estado de condutividade para corrente de detecção de circuito aberto.(Com o Japão Eletrodomésticos e Lei de Materiais, por outro lado, devem funcionar no intervalo de tolerância de +/- 7°C) |
Temperatura de fusão: | A temperatura de fusão indica o valor medido em óleo de silício com uma temperatura aumentada de 0,5-1°C por minuto e uma corrente de detecção de 100 mA ou menos. |
Temperatura de retenção: | A temperatura máxima a que um corte térmico não irá causar uma alteração no estado de condutividade ao circuito aberto durante 168 horas de condução nominal.Esta qualificação é exigida pelas normas de segurança baseadas na norma IEC60691. |
Limites máximos de temperatura ((Tm): | A temperatura máxima a que pode ser mantido um corte térmico durante 10 minutos sem se fechar novamente. Esta classificação é exigida pelas normas de segurança baseadas na norma IEC60691. |
Corrente nominal ((Ir): | A corrente máxima admissível que um cortador térmico é capaz de transportar. |
Voltagem nominal ((Ur): | A tensão máxima admissível que pode ser aplicada por um limite térmico. |
Atenção:
1, não pode fazer a concha deformada ou esmagada durante a instalação!
2, o produto não é adequado para a temperatura do ar, aplica-se apenas a temperatura de contacto!
(disponível com fios de ligação, fios, suportes de borracha de silicone ou 704 como fixados)
3, caixa de metal vivo, a água imprópria para o trabalho.
Não imerso no líquido o selante isolante no momento do trabalho da concha plástica.
4, quando o produto for instalado, o termostato liga o aparelho deve ser instalado perto da superfície carregada.
Para evitar o calor não é preciso.
Pacote
Um pacote pequeno inclui 100pcs. Um pacote grande inclui 10 pequenos pacotes. Um pacote grande contém 1000pcs de cortes térmicos (10×100pcs)
Lista completa dos fusíveis de corte térmico AUPO
