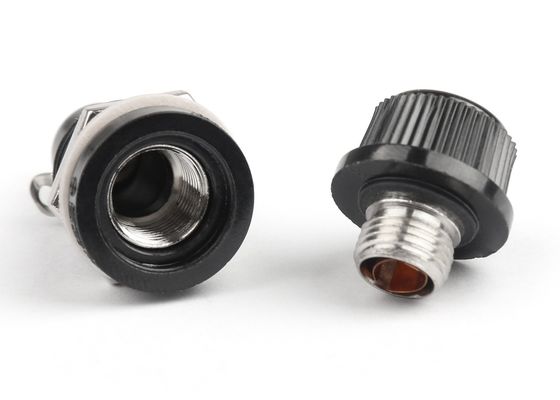

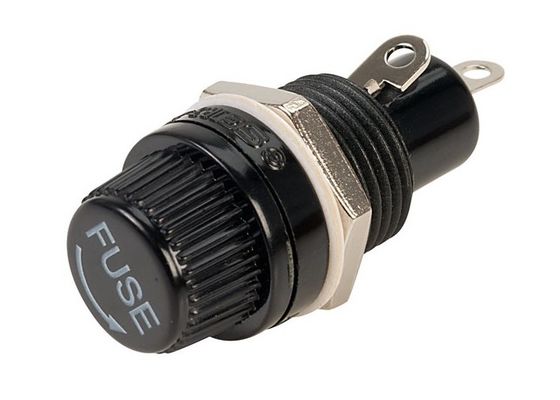

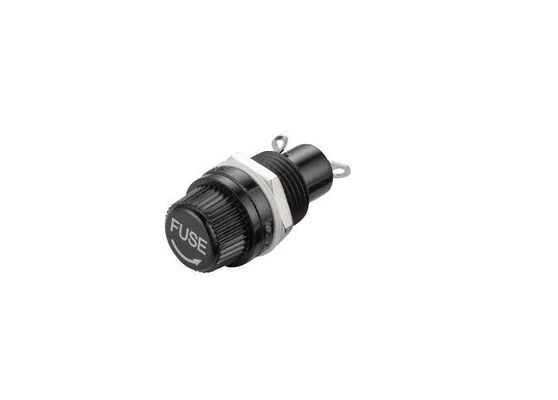

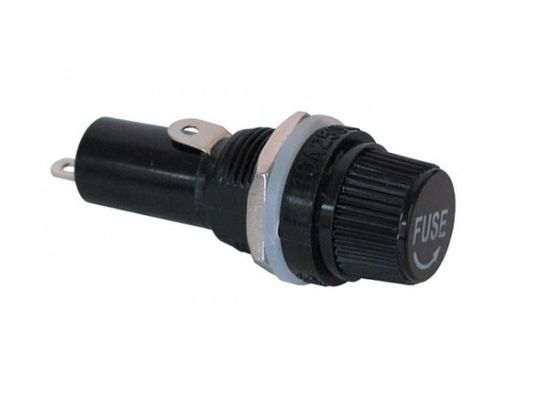

UL94 V0 Inflamabilidade Cartucho de tipo parafuso em miniatura Bloco de caixa de suporte de fusível de PCB para fusíveis de tubos cerâmicos de 5x20 mm 10A 250V
Especificações
Tipo: R3-12 Defensor de fusível de montagem
Tensão máxima: AC 250V
Corrente nominal máxima: 10A
Adequado para fusível Tamanho: Usado para 5 mm x 20 mm
Cap: Tipo de parafuso
Dimensão (mm)
Outros parâmetros
| Nome do produto |
Detentor de fusível de PCB |
| P/N |
R3-12 |
| Falha de tensão |
AC2500 1 minuto |
| Resistência ao isolamento |
500V DC 100MΩ |
| Valores de notação |
10A 250VAC |
| Intervalo de temperatura |
-20 °C -150 °C |
| Classe de inflamabilidade |
UL94V0 |
| Padrão |
IEC-60335-1 GB_9364.6-2001 |
| Certificação |
ISO9001, ROHS, |
| Instalação |
Montagem de PCB |
| Materiais |
Colagem termo-resistente, latão |
| Autorizações internacionais |
CE, CQC, UL, VDE |
| Tamanho do fusível |
Fusível de vidro de 5*20 mm |
| Aplicação |
É adequado para a instalação de painéis de todos os equipamentos elétricos e electrónicos, equipamento de ensaio e equipamento de som. |
Detentor de fusível montado em PCB
Os suportes de PCB, ou suporte de fusível, fornecem o hardware de instalação para um fusível.Eles são geralmente projetados de modo que o fusível errado não pode ser colocado na montagem, com uma ficha que impede uma utilização indevida acidental.
Tipos de suportes de PCB
As montagens de PCB são de dois tipos básicos, abertas ou totalmente fechadas.A variedade totalmente fechada pode utilizar um suporte de fusível inserido num suporte ou pode utilizar outros meios para fechar completamente o fusível..
As montagens de PCB abertas e fechadas estão disponíveis com uma variedade de estilos de terminais, incluindo versões de desconexão rápida, soldagem e angular.
Porque são importantes os suportes de PCB?
Os fusíveis precisam ser protegidos porque eles mesmos protegem os circuitos de condições de corrente excessiva.quebrando o circuitoCom uma montagem de PCB, o seu fusível está protegido e pode alterá-lo facilmente se necessário.
Dados técnicos
| Categoria |
Detentor de fusível |
| Voltagem nominal |
250 V AC |
| Corrente nominal |
10 A |
| Conexão |
Soldar |
| Tipo de montagem |
Instalação em recessos |
| Adequado para |
Fusíveis de microondas 5 x 20 mm |
| Número de fusíveis |
1 |
| Duração |
36.6 mm |
| (Ø) |
15 mm |
| Conteúdo |
1 pc (s) |
| Tipo |
R3-12 |
| Conformidade com a RoHS |
- Sim, sim. |
Outros aparelhos de ar condicionado
Os suportes de fusíveis, os blocos de fusíveis e os acessórios da Aolittel fornecem soluções de fusíveis para sistemas industriais e proteção de componentes.A maioria dos suportes de fusíveis e blocos são oferecidos em único, fixa-múltiplas, ou estilos modulares para satisfazer aplicações de proteção de corrente industrial.
Outra peça disponível: R3-11, R3-12, R3-13, R3-41.R3-44.R3-55, R3-9, R3-22, R3-32, R3-46, R3-48, R3-54, R3-53, R3-17, R3-13E, R3-14A, R3-14D, R3-18, R3-21A, R3-21C, R3-22A, R3-63, PTF-45, MF560, MF563, ANL, ATM, ATC, ATO, APS,ATT,ATS,MINI,BLX-A,PTF-76,MF551,BANL-B6,BANL-B2,BANL-B,ANM-E,ANM-B2,ANM-B4,ANM-B,NS-A,AB19,AB29,MT250,SL-703C,OP 520,R5-20,PTF-15,etc.
