Porta-fusível de PCB de montagem vertical à prova de choque com tampa com ranhura para tubos de vidro cilíndricos de 5x20 mm
Porque são importantes os suportes de PCB?
Os fusíveis precisam ser protegidos porque eles mesmos protegem os circuitos de condições de corrente excessiva.quebrando o circuitoCom uma montagem de PCB, o seu fusível está protegido e pode alterá-lo facilmente se necessário.
Aplicações
- Eletrodomésticos
- Equipamento médico
Descrição
Os suportes de PCB, ou suporte de fusível, fornecem o hardware de instalação para um fusível.Eles são geralmente projetados de modo que o fusível errado não pode ser colocado na montagem, com uma ficha que impede uma utilização indevida acidental.
Tipos de suportes de PCB
As montagens de PCB são de dois tipos básicos, abertas ou totalmente fechadas.A variedade totalmente fechada pode utilizar um suporte de fusível inserido num suporte ou pode utilizar outros meios para fechar completamente o fusível..
As montagens de PCB abertas e fechadas estão disponíveis com uma variedade de estilos de terminais, incluindo versões de desconexão rápida, soldagem e angular.
Parâmetros principais
|
Nome do produto
|
Detentor de fusível de PCB
|
|
P/N
|
H3-02
|
|
Falha de tensão
|
AC2500 1 minuto
|
|
Resistência ao isolamento
|
500V DC 100MΩ
|
|
Valores de notação
|
10A 250VAC
|
|
Intervalo de temperatura
|
-20 °C -150 °C
|
|
Classe de inflamabilidade
|
UL94V0
|
|
Padrão
|
IEC-60335-1 GB_9364.6-2001
|
|
Certificação
|
ISO9001, ROHS,
|
|
Instalação
|
Montagem de PCB
|
|
Materiais
|
Colagem termo-resistente, latão
|
|
Autorizações internacionais
|
CE, CQC, UL, VDE
|
|
Tamanho do fusível
|
5x20 mm Fusível
|
|
Aplicação
|
É adequado para a instalação de painéis de todos os tipos.
equipamento elétrico e eletrónico,
Equipamento de ensaio e equipamento de som.
|
Dimensão (mm)

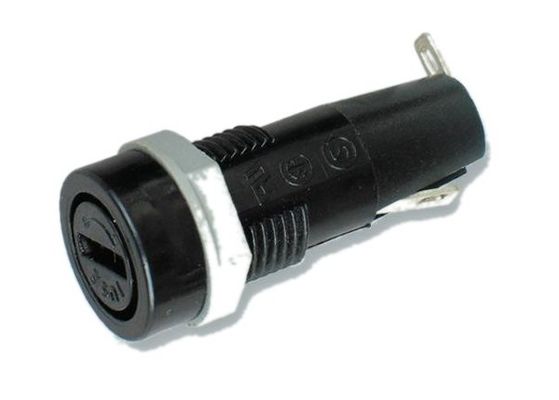

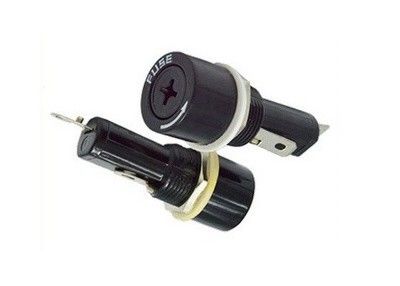

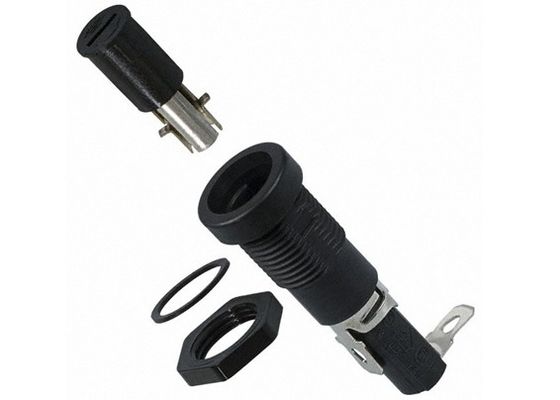

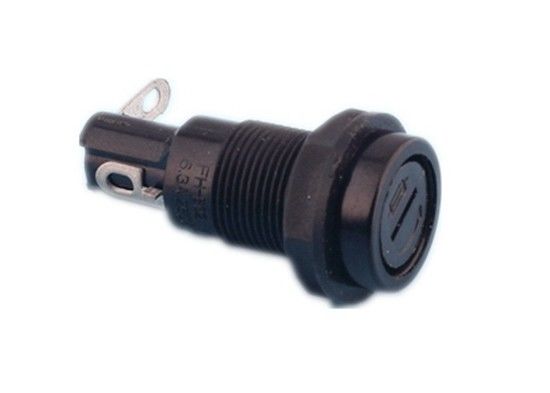

Fotos reais do produto
Curvas de desvalorização
Características
Porta-fusível de PCB, tamanho de fusível 5x20mm, corrente nominal de 10A, tensão nominal de 250V, montagem de PCB, contacto de latão niquelado, corpo fenólico, preto, tampa da baioneta, 36,5mm de altura, 12mm de diâmetro,Este suporte de fusível é ideal para montagem vertical em PCBs, corpo e tampa moldados em material fenólico, a tampa pode ser removida com uma chave de fenda ou com o dedão, com homologação UL 94V-1.
Aceita fusíveis de 5 x 20 mm
10A 250V AC
Outros, de aço inoxidável
A tampa pode ser removida com uma chave de fenda ou soltando o dedo
Outros aparelhos de televisão e aparelhos de rádio
Dimensões 36,5 x 12 mm
UL flame 94V-1 homologado
